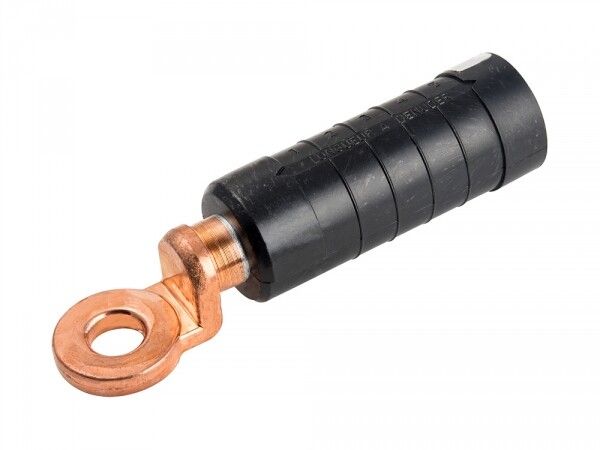

Герметичный изолированный алюмомедный наконечник CPTAU 25 EKF PROxima | cptau25

Герметичный изолированный алюмомедный наконечник CPTAU 25 от EKF предназначен для надёжного и защищённого соединения кабелей с электрооборудованием, особенно в условиях открытой установки. Этот наконечник сочетает в себе защиту от внешних факторов и совместимость с алюминиевыми и медными проводами, что делает его универсальным решением для силовых цепей. Артикул CPTAU25 относится к серии PROxima.

Назначение и область применения

Наконечник CPTAU25 используется для соединения самонесущих изолированных проводов (СИП) с оборудованием - например, автоматическими выключателями, шинами, зажимами распределительных щитов. Подходит для работы с алюминиевыми и медными шинами. Применяется в наружных сетях, на столбах, в распределительных пунктах, где важна защита от влаги, пыли и перепадов температур.

Технические характеристики

• Номинальное сечение кабеля: 25 мм2
• Диаметр отверстия под болт: 13 мм
• Материал: алюмомедный (алюминий с медным покрытием)
• Тип жилы: многопроволочная круглая или секторная
• Способ монтажа: опрессовка пресс-клещами
• Герметизация: да - внутреннее пространство заполнено контактной смазкой
• Цвет изоляции: черный
• Рабочая температура: от –60 C до +50 C
• Количество монтажных отверстий: одно
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник CPTAU25 совместим с кабелями сечением 25 мм2, имеющими многопроволочную или секторную жилу. Для монтажа требуется специальный пресс-клещ с матрицей, подходящей под этот тип наконечника. Перед опрессовкой необходимо зачистить изоляцию кабеля на нужную длину - не более глубины гильзы наконечника. После опрессовки проверьте прочность соединения: тяните за кабель, чтобы убедиться, что он не выскальзывает. Цвет черной изоляции соответствует цифровому коду 12 - это позволяет легко идентифицировать сечение при визуальном осмотре.

Безопасность и стандарты

Наконечник CPTAU25 соответствует требованиям к герметичным соединениям в условиях повышенной влажности и агрессивной среды. Его материал устойчив к коррозии, УФ-излучению и перепадам температур. Герметичная конструкция предотвращает окисление контактов, снижает риск нагрева и возгорания. Соответствие стандартам обеспечивает безопасную работу в энергообъектах, согласно нормам ПУЭ.

Преимущества

• Заполнение внутренней части контактной смазкой исключает образование оксидов на поверхности алюминия
• Высокая степень герметизации (IP67) защищает от влаги, пыли и химических аэрозолей
• Устойчивость к экстремальным температурам - подходит для холодных регионов и летнего перегрева
• Чёрный цвет изоляции устойчив к выгоранию на солнце
• Одинаковая форма для алюминиевых и медных проводов - упрощает комплектацию

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - возможен разрыв при опрессовке
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации
• Подходит только для кабелей сечением 25 мм2; использование с другим сечением нарушает плотность соединения
• Не является заменой коммутационным устройствам - служит лишь для создания надёжного контакта

Примеры использования

• Подключение СИП к входному автомату в распределительном щите на столбе
• Присоединение алюминиевой шины к выводу трансформатора
• Соединение медного кабеля с заземляющей шиной в наружной электрощитовой
• Монтаж в системах освещения на автодорогах и железнодорожных путях

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - CPTAU25 рассчитан именно на 25 мм2
• Используйте пресс-клещи с правильной матрицей: неправильный инструмент повредит гильзу или не обеспечит герметичность
• После опрессовки проверьте, что изоляция наконечника не треснула - это указывает на перегрузку при сжатии
• При работе в условиях сильной влажности или солёного воздуха (прибрежные районы) герметичный CPTAU25 - лучший выбор среди аналогов
• Храните наконечники в сухом месте: хотя они герметичны, длительное воздействие влаги на необработанные участки может вызвать коррозию
