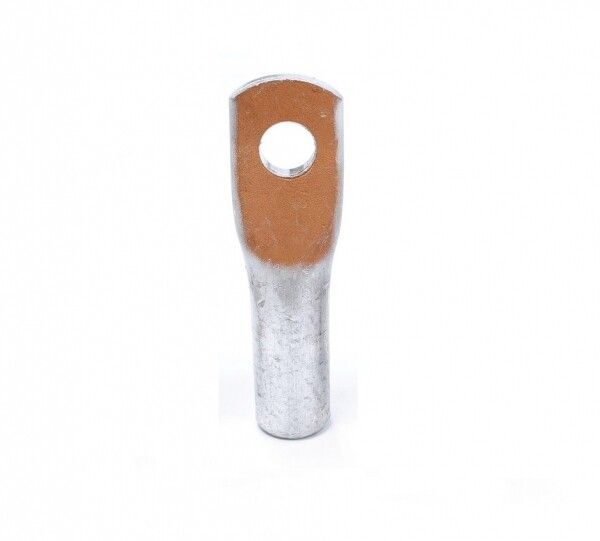

Наконечник алюмомедный ТАМ 25-8-7 EKF PROxima | tam-25-8-7

Наконечник алюмомедный ТАМ 25-8-7 от EKF PROxima предназначен для надежного оконцевания алюминиевых жил кабелей и проводов с номинальным сечением 25 мм2. Комбинированная конструкция из алюминия и медного напыления обеспечивает устойчивый токопроводящий контакт при опрессовке, что делает этот наконечник подходящим для высоковольтных систем до 35 кВ.

Назначение и область применения

Наконечник алюмомедный ТАМ 25-8-7 используется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам защиты. Применяется в распределительных устройствах, силовых щитах, трансформаторных подстанциях и других объектах энергообеспечения, где требуется соединение алюминиевой жилы с медными элементами системы.

Технические характеристики

• Номинальное сечение: 25 мм2 - соответствует алюминиевому проводнику указанного сечения;
• Диаметр внутреннего отверстия: 8 мм - точно подбирается под внешний диаметр жилы;
• Диаметр наружный: 12 мм - влияет на совместимость с клеммами и зажимами;
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при опрессовке;
• Исполнение: прямое - удобно для вертикального или горизонтального монтажа;
• Номинальное напряжение: 35 кВ - допустимо использование в средневольтовых сетях;
• Материал: основа - алюминий; контактирующая часть - медное напыление методом газодинамического напыления;
• Цвет: бронзово-серый - визуально отличается от медных и алюминиевых аналогов;
• Количество монтажных отверстий: одно - предназначено для одного болта или винта;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 25-8-7 совместим исключительно с алюминиевыми жилами сечением 25 мм2 и внешним диаметром около 8 мм. Для установки применяется только опрессовка специальными клещами с матрицей, соответствующей форме и размеру наконечника. Монтаж без опрессовки недопустим - механическая фиксация не гарантирует надежный контакт.

Не используйте данный наконечник для многожильных проводов с большим количеством тонких прядей - возможна деформация при опрессовке. Подходящий тип провода - однопроволочная или малошнуровая алюминиевая жила.

Безопасность и стандарты

Производство наконечника ТАМ 25-8-7 соответствует требованиям ГОСТ Р 54949-2012 для кабельных наконечников. Наличие медного напыления снижает риск электрохимической коррозии при контакте с медными шинами и зажимами. Устройство рассчитано на работу в условиях повышенной влажности и перепадов температур, характерных для промышленных помещений и открытых распределительных устройств.

Преимущества

• Медное напыление предотвращает образование оксидной плёнки на границе алюминий–медь, повышая долговечность контакта;
• Устраняет необходимость в использовании переходных пластин между алюминием и медью;
• Высокая адгезия напыления обеспечивает прочность даже после длительной эксплуатации;
• Значительно снижаются потери на переходном сопротивлении по сравнению с обычными алюминиевыми наконечниками;
• Стандартный диаметр отверстия позволяет использовать одинаковые болты и крепления с другими изделиями серии EKF PROxima.

Ограничения применения

• Не для медицинских, взрывоопасных или радиационных объектов без дополнительной сертификации;
• Не рекомендован для частой демонтажной эксплуатации - опрессовка является одноразовой операцией;
• Не следует использовать с проводами меньшим сечением - возникает люфт и риск выскальзывания жилы;
• Работает только при температуре окружающей среды от –40C до +70C - выход за эти значения требует проверки условий эксплуатации;
• Не заменяет полноценный медный наконечник при работе с медными жилами - материал жилы должен быть алюминиевым.

Примеры использования

• Подключение алюминиевого кабеля АС 25 к шине сборки в КРУ 10(6)/0,4 кВ;
• Оконцевание фазных проводов воздушной ЛЭП с алюминиевой жилой перед входом в распределительный щит;
• Соединение алюминиевого провода с медной клеммой автоматического выключателя в промышленном щите управления;
• Обустройство контура заземления с использованием алюминиевого проводника и медной шины заземления.

Практические советы

• Перед опрессовкой удалите изоляцию на длине, равной глубине гильзы наконечника - лишняя изоляция препятствует плотному контакту;
• Выбирайте матрицу опрессовочных клещей, специально предназначенную для ТАМ 25-8-7 - неверный инструмент вызывает трещины в напылении;
• Проверьте соответствие диаметра жилы 8 мм - если жила слишком тонкая, заполните её медной перемычкой или выберите другой наконечник;
• После монтажа осмотрите место опрессовки: поверхность должна быть ровной, без трещин и выпуклостей - признаки плохой опрессовки требуют замены;
• Храните наконечники в сухом месте - хотя они защищены от коррозии, длительное воздействие влаги может повредить напыление.
