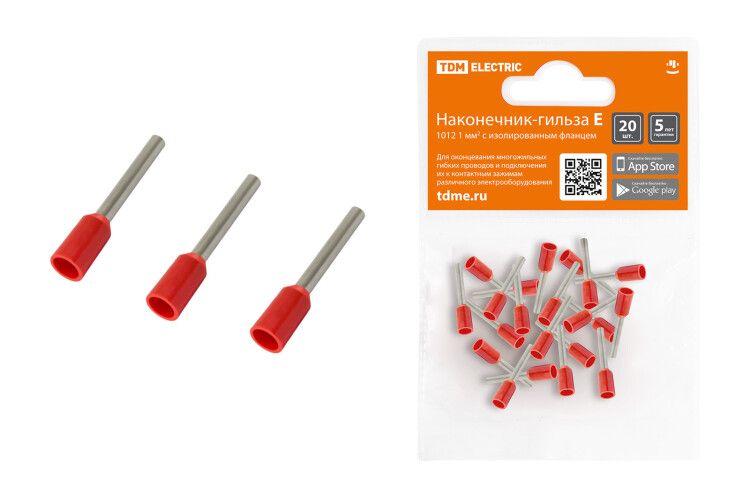

Наконечник-гильза Е1012 1мм2 с изолированным фланцем (20шт) | SQ0568-0039 TDM

Наконечник-гильза Е1012 1 мм2 с изолированным фланцем от TDM ELECTRIC (артикул sq0568-0039) предназначен для надёжного оконцевания гибких многожильных медных проводов. Его компактная форма и изолированный фланец позволяют использовать его там, где важна безопасность и быстрый монтаж - например, в распределительных щитах или на оборудовании с частыми перенастройками.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных медных проводов сечением 1 мм2. Он обеспечивает прочный контакт при зажиме винтом, предотвращает выпадение жил и снижает риск повреждения изоляции. Подходит для установки в клеммы, болтовые соединения и разъёмы с винтовым креплением. Особенно эффективен там, где требуется часто менять или проверять подключения - например, при тестировании, обслуживании или модификации электрических цепей.

Технические характеристики

• Сечение провода: 1 мм2
• Материал контакта: медь
• Изолированный фланец: да (полиэтиленовая изоляция)
• Форма: гильза с плоским фланцем
• Количество в упаковке: 20 штук

Совместимость и монтаж

Наконечник совместим с винтами диаметром до 4–5 мм - типичными для стандартных клеммных колодок и автоматических выключателей. Для монтажа зачистите провод на длину около 8–10 мм, вставьте его в гильзу и обожмите специальным клещами. Изолированный фланец остаётся поверх клеммы, закрывая токоведущую часть и исключая случайное прикосновение. Убедитесь, что диаметр отверстия в клемме соответствует размеру фланца - он не должен быть слишком маленьким, чтобы не деформировать изоляцию.

Безопасность и стандарты

Изолированный фланец выполняет функцию дополнительной защиты от поражения током и замыкания между соседними выводами. Хотя продукт не имеет явного указания на соответствие ГОСТ или IEC, его конструкция соответствует распространённым требованиям к безопасности для низковольтных устройств. Применяйте в соответствии с нормами ПУЭ для рабочих напряжений до 1000 В переменного тока.

Преимущества

• Изолированный фланец снижает риск короткого замыкания и травм при работе рядом с токоведущими частями.
• Гильза плотно обхватывает многожильный провод, предотвращая расслоение жил при затяжке.
• Легко отличить от других наконечников благодаря цветному фланцу - удобно при сборке и диагностике.
• Не требует дополнительной термоусадки или изоленты после монтажа.

Ограничения применения

• Не предназначены для одножильных проводов - возможен плохой контакт из-за недостаточной площади соприкосновения.
• Не подходят для высоких токов выше 16 А - для больших нагрузок используйте наконечники большего сечения.
• Не рекомендуются для постоянной эксплуатации в агрессивных средах (высокая влажность, химические пары) без внешней защиты.
• Запрещается использование без обжима - просто вставленный провод не обеспечит надёжного соединения.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите.
• Монтаж управления двигателями на станках с частыми изменениями схемы.
• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Обслуживание электрооборудования в пищевой и фармацевтической промышленности, где важно минимизировать открытые токоведущие части.

Практические советы

• Выбирайте обжимные клещи с матрицей под 1 мм2 - некорректный инструмент повредит гильзу или плохо обожмёт провод.
• Перед обжимом проверьте, что все жилы полностью вошли внутрь гильзы - ни одна не должна торчать.
• Если фланец мешает установке в узком месте - можно осторожно отрезать его ножницами, но тогда потребуется дополнительная изоляция.
• Храните в сухом месте - даже изолированная гильза может потерять механическую прочность при длительном воздействии влаги.
• Артикул sq0568-0039 легко найти в каталогах TDM ELECTRIC - он одинаково обозначен как на упаковке, так и в документации.
