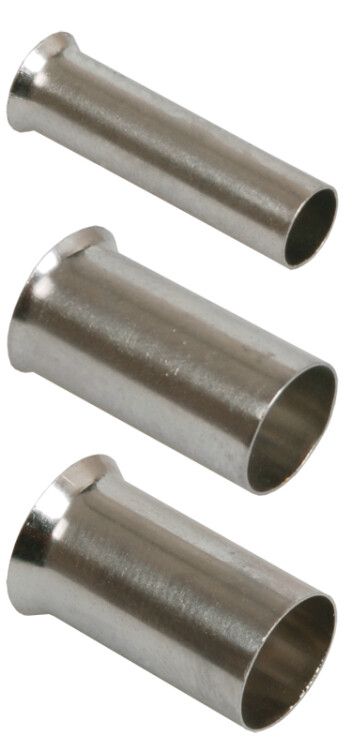

Наконечник НШВ 4,0-9 (100шт/упак) | UEN10-4009 IEK

Наконечник-гильза НГ 4,0-9 без изоляции от бренда IEK предназначен для надёжного оконцевания медных проводов сечением 4 мм2. Артикул uen10-4009 обеспечивает прочное соединение при монтаже в клеммах, зажимах и контактах без необходимости изолирующей оболочки.

Назначение и область применения

Наконечник-гильза НГ 4,0-9 без изоляции используется для оконцевания одножильных и многожильных медных проводов сечением 4 мм2. Применяется там, где требуется механическая прочность и хороший электрический контакт - например, при подключении к клеммным колодкам, автоматическим выключателям, контакторам, шинам распределительных щитов. Подходит для систем переменного и постоянного тока до 400 В.

Технические характеристики

• Сечение провода: 4 мм2
• Длина гильзы: 9 мм
• Наружный диаметр: 3,2 мм
• Внутренний диаметр: 2,8 мм - соответствует диапазону захода жилы 4 мм2
• Материал: медь, лужёная поверхность - улучшает антикоррозийную стойкость и смачиваемость при пайке
• Форма фланца: трубчатая - равномерное распределение усилия при опрессовке
• Тип конструкции: стандартная - без изоляции, для установки в закрытые корпуса или с использованием внешней изоляции
• Цвет: серый - визуальное отличие от изолированных аналогов
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НГ 4,0-9 без изоляции совместим с инструментом для опрессовки, имеющим матрицу под диаметр 3,2 мм и сечение 4 мм2. Для качественного соединения используйте специальный клещи с регулировкой давления - перегрузка может повредить жилу, недостаточное давление - вызовет плохой контакт. После опрессовки проверьте герметичность соединения: провод не должен свободно двигаться внутри гильзы. Установка возможна в клеммы с внутренним диаметром не менее 3,2 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих силовых цепей. Лужёное покрытие снижает риск окисления на контактах, что увеличивает долговечность соединений. Соответствует требованиям безопасности для работы в электроустановках до 400 В.

Преимущества

• Высокая электропроводность меди гарантирует минимальные потери энергии
• Лужение предотвращает коррозию, особенно в условиях повышенной влажности
• Трубчатая форма обеспечивает равномерное сжатие при опрессовке - меньше риска повреждения жилы
• Отсутствие изоляции позволяет использовать в плотных пространствах, где нужна компактность
• Универсальность: подходит как для бытовых, так и для промышленных щитов

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы рассчитан исключительно на медь
• Не предназначен для открытой прокладки без защиты: отсутствует изоляция, требует монтажа в корпусах или с применением термоусадки/изоленты
• Работает только при температуре окружающей среды от –40 C до +70 C - выход за эти границы снижает срок службы
• Не рекомендован для частых вибраций без дополнительной фиксации - возможна усталость металла

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в этажном щите
• Оконцевание проводов от датчиков к контроллерам на производстве
• Запитка двигателей через контакторы в системах автоматизации
• Монтаж заземляющих перемычек в распределительных устройствах

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину гильзы - 9 мм. Лишняя изоляция мешает плотному контакту.
• Используйте только подходящую матрицу для опрессовки - не заменяйте её плоскогубцами, даже если кажется, что “зажалось”.
• Проверяйте соответствие диаметра гильзы (3,2 мм) и внутреннего диаметра клеммы - если клемма уже, соединение будет ненадёжным.
• Для длительной эксплуатации в сырых помещениях после опрессовки дополнительно обработайте место соединения силиконовым составом или поместите в термоусадочную трубку.
• Артикул uen10-4009 - один из самых ходовых в линейке IEK для сечения 4 мм2; запасайте его при закупке комплектующих для щитов.
