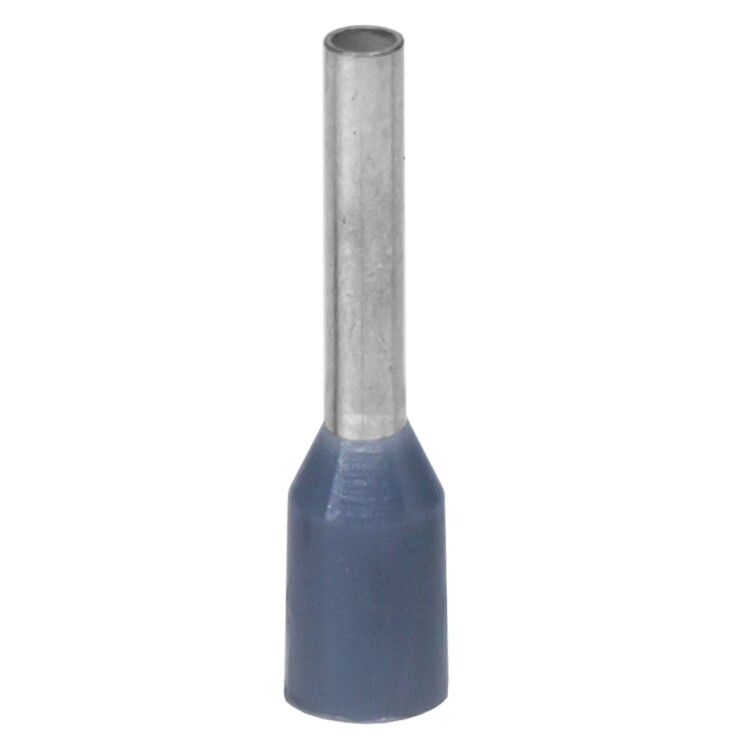

Наконечник-гильза с изол. фланцем для жилы сечением 0,75кв.мм, длина контактной части 6мм, серый | IF0.75-06GR DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if0.75-06gr предназначен для надежного оконцевания многожильных медных проводников сечением 0,75 мм2. Благодаря встроенной изоляции и лужённому контакту, он обеспечивает безопасное соединение без дополнительной изоляции, особенно удобен в плотных распределительных коробках и на панелях управления.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, разъёмы, автоматические выключатели и другие устройства. Подходит для работы с кабелями в слаботочных цепях, системах автоматизации, пультах управления, бытовой и промышленной электронике. Применяется там, где важна компактность, герметичность и исключение случайного замыкания.

Технические характеристики

• Поперечное сечение жилы: 0,75 мм2 (AWG 18)
• Длина контактной части (втулки): 6 мм
• Материал контакта: медь М0, лужёная (с оловом и висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), самозатухающий (UL94 HB), без галогенов
• Форма фланца: трубчатая, проклеенная - обеспечивает герметичную посадку на проводе
• Цвет изоляции: серый
• Тип конструкции: стандартная, одноразовая

Совместимость и монтаж

Подходит для кабелей с многожильными медными жилами. Для монтажа необходимо:

• Зачистить изоляцию провода на длину 6–7 мм;
• Вставить жилу до упора внутрь гильзы;
• Обжать специальным инструментом (клещами) с матрицей для сечения 0,75 мм2 - давление должно быть достаточным для деформации металла, но не повредить изоляцию.

Проклеенный фланец предотвращает проскальзывание изоляции при нагрузке. Обжим должен выполняться строго на контактной части - не затрагивая зону изоляции. После обжима проверьте прочность соединения легким растяжением.

Безопасность и стандарты

• Материал изоляции соответствует UL94 HB - не поддерживает горение
• Не содержит галогенов - снижает токсичность продуктов горения
• Соответствует требованиям к безопасности в помещениях с повышенной плотностью оборудования

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной термоусадке или изоленте
• Лужёный контакт уменьшает окисление и улучшает долговечность соединения
• Гладкая внутренняя поверхность изоляции - отсутствие заусенцев, что защищает жилы от перегиба и обрыва
• Проклеенная изоляция фиксирует провод даже при вибрациях
• Серый цвет легко отличается от других типов, ускоряет визуальную идентификацию

Ограничения применения

• Не предназначена для одножильных проводов - возможен плохой контакт из-за недостаточной площади соприкосновения
• Не рекомендуется использовать в условиях постоянного механического изгиба или частых перемещений - лучше применять гибкие наконечники типа НШВИ-2
• Длина гильзы 6 мм ограничивает использование в клеммах с малым глубинным входом - проверяйте совместимость с конкретным устройством
• Не подходит для высоких температур выше +105 C - материал PP теряет форму при нагреве

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Оконцевание проводов в распределительных щитах с ограниченным пространством
• Сборка пультов управления станков, конвейеров, насосов
• Электромонтаж в медицинском и лабораторном оборудовании - благодаря отсутствию галогенов

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - переобжим может повредить изоляцию, недообжим - вызвать нагрев и ослабление контакта
• Перед обжимом убедитесь, что все жилы полностью вошли в гильзу - ни одна не должна торчать
• Проверяйте соответствие сечения провода и наконечника - нельзя использовать этот наконечник для 1,0 мм2 или более
• Храните в сухом месте - хотя изоляция влагостойкая, длительное воздействие воды может повлиять на адгезию клея
• Артикул if0.75-06gr - один из самых распространённых в серии Quadro; используйте его как эталон для сравнения аналогов
