Наконечник-гильза с изолированным фланцем для жилы сечением 120кв.мм, длина контактной части 27мм, синий (НШВИ 120-27) | IF120-27BL DKC ДКС

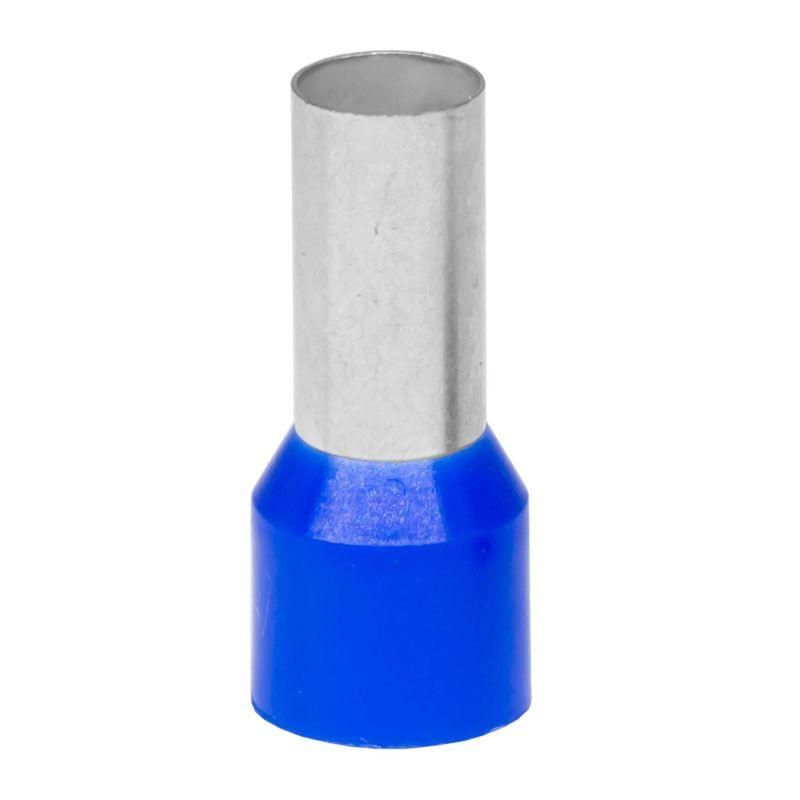

Наконечник-гильза с изолированным фланцем НШВИ 120-27 от DKC (ДКС) предназначен для надежного оконцевания многожильных медных проводников сечением 120 мм2. Изделие сочетает механическую прочность, электроизоляцию и удобство монтажа - идеально подходит для силовых соединений в распределительных щитах, на шинах и контактах автоматических выключателей.

Назначение и область применения

Наконечник-гильза НШВИ 120-27 используется для оконцевания многожильных медных проводов сечением 120 мм2. Он обеспечивает плотный контакт между проводом и зажимом, предотвращает расслоение жил и снижает риск перегрева. Применяется в силовых цепях: подключение к шинным коллекторам, клеммам автоматов, рубильникам, трансформаторам и другим устройствам с высокими токовыми нагрузками. Подходит для установки в промышленном оборудовании, энергообъектах, системах автоматизации.

Технические характеристики

• Сечение провода: 120 мм2
• Длина контактной части: 27 мм
• Материал контактной части: медь М0 (электротехническая)
• Покрытие: олово с добавлением висмута - улучшает проводимость и антикоррозийную стойкость
• Изоляция: полипропилен, не поддерживающий горение (стандарт UL94 HB)
• Цвет изоляционной манжеты: синий
• Галогены: отсутствуют - безопасно при возгорании
• Форма: гильза с изолированным фланцем - защищает от случайного замыкания

Совместимость и монтаж

Наконечник-гильза НШВИ 120-27 совместим с болтовыми зажимами, соответствующими размеру контактной части. Для монтажа используйте пресс-клещи с матрицей для сечения 120 мм2. Убедитесь, что провод полностью введен в гильзу до упора - это гарантирует минимальное переходное сопротивление. Изолированный фланец не требует дополнительной изоляции после монтажа. Не применяйте плоскогубцы или другие инструменты без специальной матрицы - это повредит контакт и снизит надежность соединения.

Безопасность и стандарты

Изоляция выполнена из полипропилена, не поддерживающего горение согласно UL94 HB. Отсутствие галогенов исключает образование едких газов при нагреве или возгорании. Соответствует требованиям безопасности для промышленного оборудования. Производится на автоматизированном участке - внутренняя поверхность изоляции свободна от заусенцев, что исключает повреждение жил при запрессовке.

Преимущества

• Усиленная контактная часть из меди М0 обеспечивает низкое сопротивление и долговечность
• Оловянное покрытие с висмутом увеличивает срок службы в условиях влажности и температурных колебаний
• Изолированный фланец защищает от случайного касания токоведущих частей
• Синий цвет легко идентифицирует сечение 120 мм2 в сложных сборках
• Автоматическая технология производства исключает дефекты внутри изоляции

Ограничения применения

Не предназначается для одножильных проводов - только для многожильных. Не рекомендуется использовать в условиях постоянного погружения в жидкость или агрессивных химических средах - хотя изоляция герметична, она не является водонепроницаемой по IP-классификации. Не допускается повторное использование после демонтажа - металл деформируется при прессовке. Температурный режим эксплуатации ограничен материалом изоляции - не выше +85 C длительно.

Примеры использования

• Подключение входного кабеля 120 мм2 к главному автомату в распределительном щите
• Соединение шины PE/N с мощным кабелем в промышленном щите
• Оконцевание кабеля питания частотного преобразователя
• Запитка крупного двигателя через контактор

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 120 мм2 +-5%. Перегрузка вызывает перегрев, недогрузка - плохой контакт
• Используйте только пресс-клещи с правильной матрицей. Калибровка должна соответствовать НШВИ 120-27
• После прессовки осмотрите место соединения: изоляция не должна треснуть, провод не должен торчать из гильзы
• При групповой установке в щите соблюдайте шаг между наконечниками - минимум 10–15 мм для теплоотвода
• Артикул if120-27bl - единственный в серии Quadro с таким сочетанием сечения, длины и цвета. Не путайте с другими моделями НШВИ
