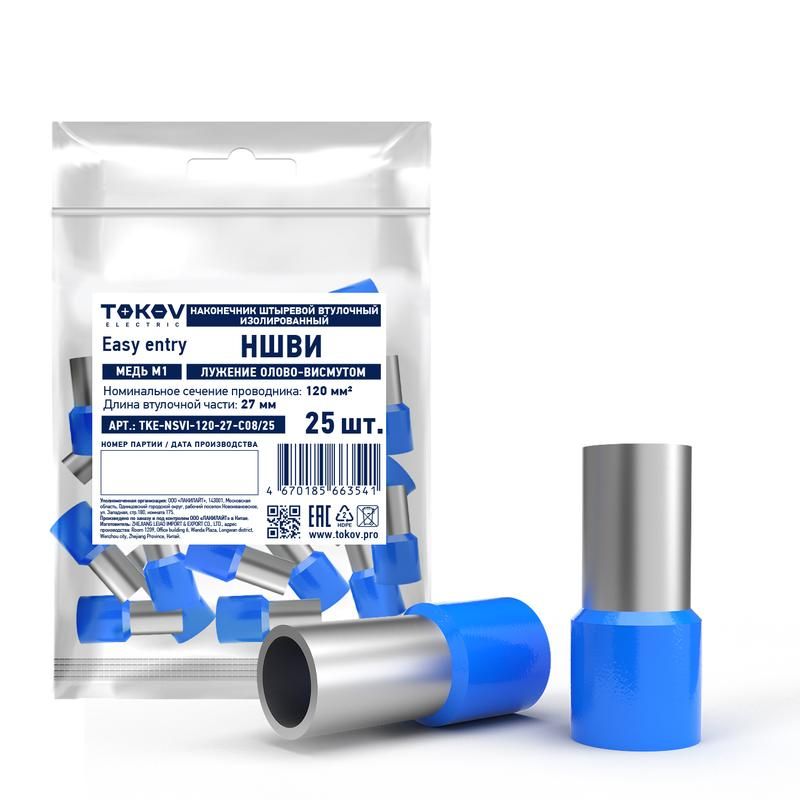

Наконечник штыревой втулочный изолированный НШВИ 120-27 TOKOV ELECTRIC TKE-NSVI-120-27-C08/25

Наконечник штыревой втулочный изолированный 120-27 НШВИ от TOKOV ELECTRIC - это надёжный соединительный элемент для медных проводников сечением 120 мм2, предназначенный для безопасного и долговечного подключения в силовых цепях. Артикул tke-nsvi-120-27-c08/27 обеспечивает изолированную фиксацию без лишних компонентов, что ускоряет монтаж и снижает риск замыканий.

Назначение и область применения

Наконечник штыревой втулочный изолированный 120-27 НШВИ используется для создания прочного и герметичного контакта между многожильным проводом и зажимом оборудования - например, автоматическим выключателем, контактной пластиной или клеммной колодкой. Подходит для установки на токоведущих частях распределительных щитов, силовых панелях, преобразователях частоты и других устройствах высокой мощности. Благодаря изоляции, не требует дополнительного термоусадочного покрытия или изолирующих трубок.

Технические характеристики

• Номинальное сечение провода: 120 мм2 - рассчитан на токовые нагрузки до 300 А (при температуре +40C); соответствует требованиям ГОСТ 7399.
• Длина втулки: 27 мм - оптимальна для плотного обжима без перегрузки жилы.
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность.
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, не выделяет токсичных веществ при нагреве.
• Цвет изоляции: синий - стандартизированная цветовая маркировка для нулевых или нейтральных проводников в системах TN-S/TN-C-S.
• Галогены: отсутствуют - материал не выделяет едких паров при возгорании, безопасен для закрытых помещений.
• Тип конструкции: стандартная - однократный обжим, совместим с обычными клещами для наконечников.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный 120-27 НШВИ совместим с любыми обжимными инструментами, поддерживающими матрицы для сечения 120 мм2. Для правильного монтажа используйте обжимные клещи с регулировкой усилия - недостаточный обжим вызывает перегрев, избыточный - повреждает жилу. Убедитесь, что провод полностью вошёл в втулку до упора перед обжимом. Изоляция не должна заходить внутрь зажима - она служит только для защиты внешней части. После монтажа проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ 7399-85 и IEC 60947-7-1. Материал изоляции - безгалогеновый, что делает его подходящим для объектов с повышенными требованиями к пожаробезопасности: метро, больницы, серверные помещения. Применение в условиях с возможностью воздействия влаги допускается, но не рекомендуется для постоянного погружения или открытого монтажа вне корпуса.

Преимущества

• Уже изолированный - экономит время на дополнительную изоляцию после обжима.
• Высокая механическая прочность - втулка не деформируется при затяжке болтов.
• Стабильный контакт - медь с минимальным оксидным слоем снижает риск нагрева.
• Экологически безопасный материал - PP не выделяет хлора и брома даже при экстремальном нагреве.
• Яркая синяя изоляция - упрощает визуальный контроль и соответствие схеме подключения.

Ограничения применения

Наконечник штыревой втулочный изолированный 120-27 НШВИ не предназначен для работы с алюминиевыми проводами - только с медью. Не использовать в условиях постоянного воздействия масла, растворителей или агрессивных химикатов - изоляция из полипропилена не устойчива к этим средам. Также не рекомендован для частых вибраций без дополнительной фиксации - возможен люфт в зажиме. Температурный диапазон: от –40C до +105C - выше этого предела изоляция начинает терять форму.

Примеры использования

• Подключение входного кабеля 120 мм2 к главному автомату в распределительном щите.
• Фиксация нулевого проводника на шине N в промышленном щите управления.
• Соединение выводов частотного преобразователя с силовым кабелем.
• Монтаж в системах питания насосных станций, конвейеров, сварочных аппаратов.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 27 мм. Лишняя изоляция внутри втулки снижает качество контакта.
• Обязательно используйте обжимные клещи с матрицей, указанной для 120 мм2 - не применяйте универсальные инструменты без точной настройки.
• Проверяйте целостность изоляции после монтажа - трещины или сплющивание указывают на некорректный обжим.
• Артикул tke-nsvi-120-27-c08/25 имеет сертификат соответствия - сохраняйте документы при инспектировании электроустановок.
• Хранить в сухом месте, избегать прямого UV-излучения - полипропилен со временем становится хрупким под солнцем.
