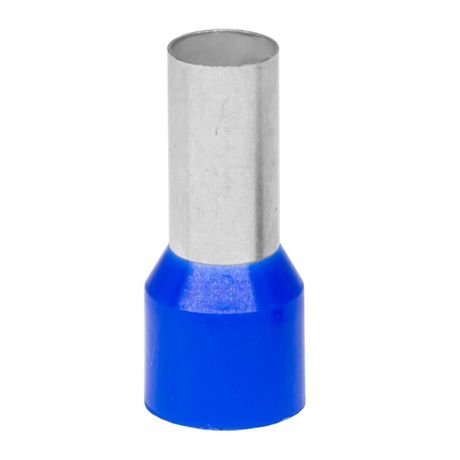

Наконечник-гильза с изол. фланцем для жилы сечением 16кв.мм, длина контактной части 12мм, синий | IF16-12BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) if16-12bl предназначен для надёжного оконцевания многожильных медных проводников сечением 16 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Применяется в силовой и управляющей электронике, особенно там, где важна компактность и защита от случайного контакта.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if16-12bl используется для оконцевания многожильных проводов сечением 16 мм2 перед установкой в клеммы, разъёмы или автоматические выключатели. Изолированный фланец предотвращает случайное прикосновение к токоведущей части, что делает его подходящим для открытых распределительных щитов, панелей управления, станков и систем автоматизации. Подходит для работы в условиях повышенной влажности и на объектах с ограниченным доступом.

Технические характеристики

• Поперечное сечение жилы: 16 мм2 (соответствует AWG 6)
• Длина контактной части (втулки): 12 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом для лучшей проводимости)
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: синий
• Тип конструкции: стандартная, с проклейкой внутренней поверхности
• Содержание галогенов: да
• Изоляция: термопластичная, без заусенцев

Совместимость и монтаж

Наконечник-гильза DKC if16-12bl совместим с клеммами и зажимами, рассчитанными на провода 16 мм2 и диаметром штыря до 5–6 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 16 мм2 - например, с типом J-образного или круглого обжима. Убедитесь, что обжим выполнен плотно: после обжима металл должен полностью заполнить втулку, а изоляция не должна деформироваться. Проклейка внутри втулки гарантирует герметичность и исключает выпадение проволочек.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает горение и самозатухает. Лужённая медь снижает риск окисления и увеличивает срок службы соединения. Однако продукт содержит галогены, поэтому не рекомендован для применений, требующих негалогенной изоляции (например, в закрытых помещениях с высокими требованиями к безопасности при возгорании).

Преимущества

• Готовая изоляция - не требуется дополнительная изолента или тепловые трубки
• Отсутствие заусенцев внутри втулки - минимизирует риск повреждения жилы при обжиме
• Проклеенная втулка - предотвращает выскальзывание проводников и улучшает механическую прочность
• Яркий синий цвет - позволяет легко идентифицировать сечение провода в сложенных сборках
• Высокая электропроводность благодаря лужению с висмутом - снижает нагрев в точке соединения

Ограничения применения

• Не предназначена для одножильных проводов - оптимальна только для многожильных
• Содержание галогенов в изоляции делает её непригодной для помещений с особыми экологическими нормами (например, метро, больницы, суда)
• Длина втулки 12 мм ограничивает использование в компактных клеммах с малой глубиной зажима
• Не рекомендуется для постоянного погружения в воду - IP-класс не указан, изоляция не является водоупорной

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Обжим проводов к клеммам автоматических выключателей в щитах 400 В
• Соединение кабеля питания с частотными преобразователями
• Установка в распределительных коробках на производстве с высокой вибрацией

Практические советы

• Перед обжимом проверьте соответствие диаметра провода и втулки - 16 мм2 должны точно входить, без люфтов
• Используйте только специализированный обжимной инструмент - обычные плоскогубцы испортят контакт
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри втулки
• Синий цвет указывает на сечение 16 мм2 - удобно для быстрой проверки в многослойных сборках
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может повредить клей
