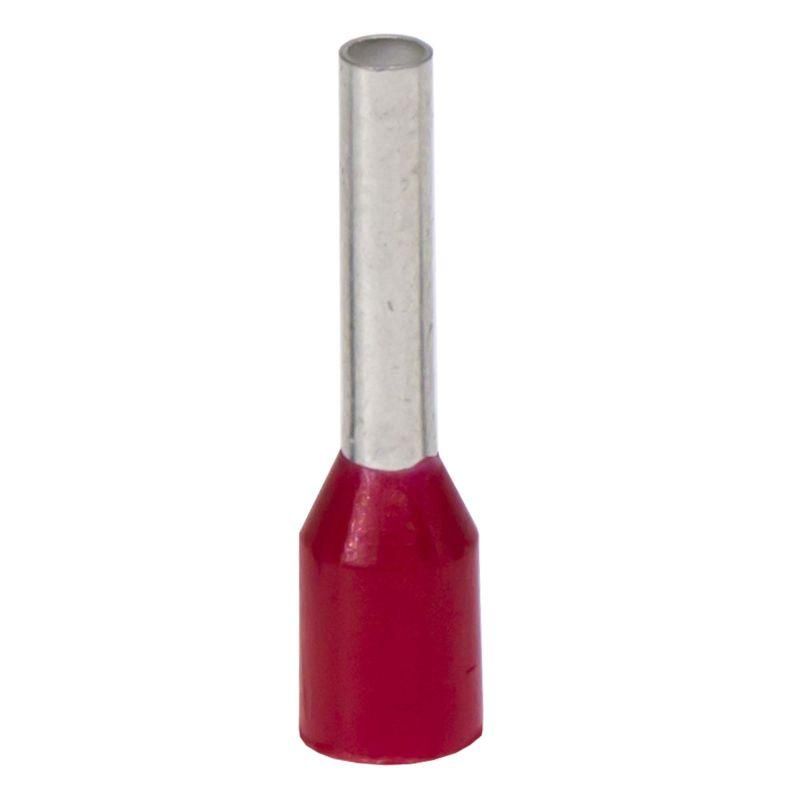

Наконечник-гильза с изол. фланцем для жилы сечением 1кв.мм, длина контактной части 10мм, красный | IF1-10RD DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if1-10rd предназначен для надёжного оконцевания многожильных проводов сечением 1 мм2. Красная изоляция позволяет легко идентифицировать сечение, а лужёная медная гильза обеспечивает устойчивый контакт даже при частых вибрациях. Продукт из серии Quadro подходит для сборки щитов, управления оборудованием и промышленной автоматизации.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if1-10rd используется для оконцевания многожильных проводников сечением 1 мм2. Он предотвращает распад жил при зажиме в клеммах, снижает риск перегрева и обеспечивает прочное соединение. Подходит для установки в клеммники, разъёмы, автоматы и контакторы. Часто применяется в силовых цепях, системах управления, станках, конвейерах и шкафах автоматики.

Технические характеристики

• Поперечное сечение жилы: 1 мм2 (AWG 18)
• Длина контактной части (втулки): 10 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: красный
• Форма фланца: трубчатая
• Проклеенность: да - клей активируется при опрессовке, герметизирует соединение
• Содержание галогенов: да - при нагреве выделяет токсичные вещества, не рекомендован для закрытых помещений с высокими требованиями к безопасности

Совместимость и монтаж

Наконечник-гильза DKC if1-10rd совместим с любыми клеммами, рассчитанными на провода 1 мм2. Для монтажа требуется опрессовщик с матрицей для сечения 1 мм2 и типом “гильза”. Убедитесь, что инструмент не деформирует изоляцию - она должна остаться целой после обжатия. Гильза не требует пайки. После опрессовки проверьте прочность соединения легким рывком. Клей внутри изоляции заполнит микрозазоры, исключая попадание влаги.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает горение, но не является самозатухающим. Это делает продукт безопасным для большинства промышленных применений, однако он не подходит для объектов с повышенными требованиями к пожаробезопасности (например, метро, больницы, тоннели). Наличие галогенов в составе исключает использование в помещениях с ограниченной вентиляцией при возможном возгорании.

Преимущества

• Автоматическое формирование без заусенцев - из-за производства на термопластических автоматах внутренняя поверхность гильзы идеально ровная, не повреждает жилы
• Лужёное покрытие - повышает электропроводность и устойчивость к окислению, особенно важно в условиях влажности
• Проклеенная изоляция - создаёт герметичную зону вокруг провода, защищает от влаги, пыли и коррозии
• Яркая цветовая маркировка - красный цвет стандартизирован для сечения 1 мм2, ускоряет визуальный контроль при сборке
• Удобная форма фланца - трубчатый фланец плотно прилегает к клемме, не допускает перекоса при затяжке

Ограничения применения

• Не использовать в средах с постоянным воздействием температур выше +105 C - изоляция из полипропилена начинает терять механическую прочность
• Запрещено применять в местах, где требуется отсутствие галогенов (по нормам IEC 60754, EN 50267) - например, в эвакуационных путях, подземных сооружениях, судах
• Не предназначены для одножильных проводов - только для многожильных, так как обеспечивают равномерное распределение усилия
• Не подходят для частых демонтажей - при многократных разборках клей теряет эффективность, а металл гильзы может деформироваться

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительных щитах
• Оконцевание сигнальных линий в панелях управления станков
• Соединение проводов с клеммами PLC-модулей
• Монтаж в бытовых и промышленных устройствах с вибрационными нагрузками (насосы, компрессоры)

Практические советы

• Выбирайте опрессовщик с точной матрицей под 1 мм2 - слишком слабый или сильный обжим снижает надёжность
• Перед монтажом удалите изоляцию точно на длину гильзы (10 мм); лишний провод внутри увеличивает сопротивление
• Проверяйте соответствие цвета: красный = 1 мм2, чтобы избежать ошибок при обслуживании
• Не используйте этот наконечник там, где есть риск длительного нагрева - лучше заменить на аналог с PTFE или ETFE изоляцией
• Храните в сухом месте - хотя изоляция герметична, долгое хранение во влажной среде может вызвать окисление контакта
