Наконечник 71 905 NET-E1008-B10 Е-гильзы НШВИ желт. (10 шт/упак) |71905 |Navigator 19569

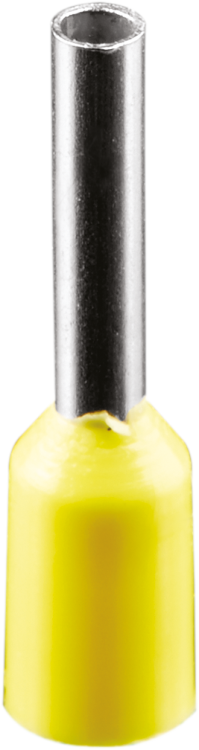

Наконечник-гильза втулочная НШВИ 1,0-8,0 желтый (10 шт/упак) от бренда Navigator предназначен для надёжного соединения одножильных и многожильных медных проводов сечением 1 мм2. Продукт серии NET-E отличается изолированным полиамидным корпусом и лужённой медной гильзой - обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Наконечник-гильза втулочная НШВИ 1,0-8,0 желтый (10 шт/упак) используется для оконцевания медных проводов перед установкой в клеммы, зажимы и разъёмы. Подходит для монтажа в распределительных щитах, пультах управления, силовой аппаратуре и на оборудовании с частыми вибрациями. Благодаря изоляции, исключает риск замыкания между соседними контактами. Часто применяется в промышленном автоматизации, бытовых и коммерческих электроустановках.

Технические характеристики

• Сечение провода: 1 мм2
• Длина втулки: 14,6 мм
• Материал гильзы: медь с лужёным покрытием
• Материал изоляции: полиамид (PA)
• Тип изоляции: полностью изолированный фланец
• Рабочее напряжение: до 220 В
• Диапазон температур: от –40 C до +125 C
• Количество контактов: 1
• Форма фланца: трубчатая
• Цвет изоляции: жёлтый
• Способ монтажа: опрессовка на кабель
• Гарантия: 3 года

Совместимость и монтаж

Наконечник-гильза втулочная НШВИ 1,0-8,0 желтый (10 шт/упак) совместим с кабелями и проводами с медными жилами сечением 1 мм2. Для монтажа требуется специальный пресс-клещи с матрицей под тип Е (НШВИ). Убедитесь, что диаметр жилы соответствует заявленному значению - перегрузка вызывает плохую опрессовку, недогрузка - люфт в клемме. После опрессовки проверьте прочность соединения легким рывком. Гильза не требует пайки - лужение уже выполнено заводским способом.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству материалов и безопасности для электромонтажа. Материалы изоляции (полиамид PA) устойчивы к возгоранию и химическому воздействию. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и продлевает срок службы. Соответствует нормам для работы в помещениях с высокой влажностью и колебаниями температуры.

Преимущества

• Изолированный фланец защищает от случайного касания токоведущих элементов
• Лужёная медь повышает надёжность контакта и уменьшает коррозию
• Полиамидная изоляция выдерживает широкий температурный диапазон
• Удобный цвет - жёлтый позволяет легко идентифицировать цепь при обслуживании
• Высокая механическая прочность после опрессовки

Ограничения применения

• Не для алюминиевых проводов - материал гильзы рассчитан только на медь
• Запрещено использовать с проводами большего сечения - возможна деформация гильзы и потеря контакта
• Не рекомендовано применение вне указанного температурного диапазона - особенно выше +125 C
• Не является герметичным устройством - не подходит для постоянного погружения в жидкости

Примеры использования

• Подключение термореле в системах отопления
• Обжим проводов питания на частотных преобразователях
• Соединение сигнальных линий в панелях управления станков
• Электрооборудование в пищевой промышленности - благодаря устойчивости к влаге и моющим средствам
• Монтаж освещения в холодильных камерах - работает при минусовых температурах

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину втулки - 14,6 мм
• Выбирайте клещи с правильной матрицей - для НШВИ нужна форма “E”
• Проверяйте плотность опрессовки: гильза должна равномерно сдавливаться, без трещин и выпирания
• Хранить в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить её свойства
• Артикулы 71905 и 19569 - это одна и та же продукция; различаются лишь внутренние номера поставщика
• Упаковка содержит 10 штук - удобно для запаса на объекте или ремонта нескольких точек
