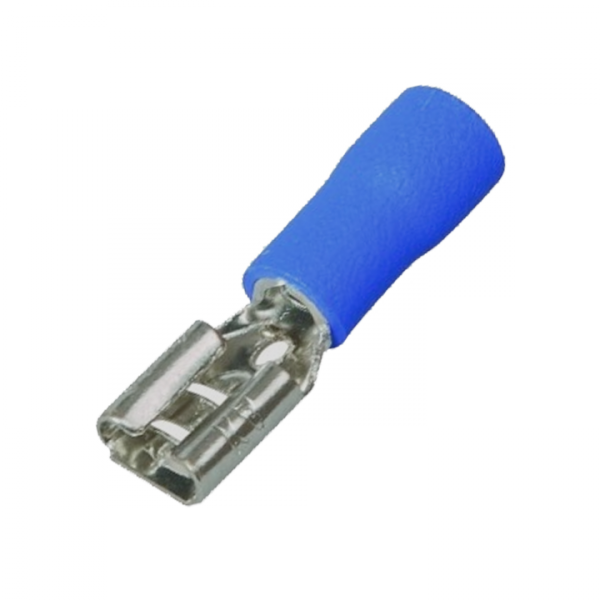

Разъем плоский РпИм 2-5-0,8 (100шт.) EKF PROxima | rpim-2-5-0,8

Разъем плоский РпИм 2-5-0,8 от EKF в упаковке из 100 штук предназначен для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2. Этот изолированный разъем обеспечивает прочное и долговечное соединение при опрессовке, защищает провод от повреждений и упрощает подключение к винтовым зажимам. Разъем РпИм 2-5-0,8 используется в распределительных щитах, пультах управления и других устройствах, где требуется надежный контакт.

Назначение и область применения

Разъем плоский РпИм 2-5-0,8 применяется для оконцевания многопроволочных медных проводов перед подключением к винтовым клеммам. Он предотвращает расслоение жил при затяжке, снижает риск перегрева и увеличивает срок службы соединения. Подходит для использования в электрооборудовании: автоматических выключателях, контакторах, реле, силовых шкафах, станках и системах автоматизации.

Технические характеристики

• Тип: изолированный разъем с гильзой
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Напряжение: до 380 В
• Максимальный ток: 15 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Размер контакта: 4,8 × 0,8 мм
• Наружный диаметр: 3,8 мм
• Внутренний диаметр: 1,7 мм
• Диапазон рабочих температур: от -40 C до +80 C
• Срок гарантии: 84 месяца

Совместимость и монтаж

Разъем РпИм 2-5-0,8 совместим с любыми инструментами для опрессовки, подходящими под размер гильзы 4,8×0,8 мм. Для качественного соединения используйте специальные клещи с матрицей для плоских разъемов - обычные кусачки или бокорезы недопустимы. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскальзывать. Гильза должна плотно обжать все жилы без видимых трещин или деформаций изоляции.

Безопасность и стандарты

Разъем соответствует требованиям к безопасности для электромонтажных изделий в условиях промышленного и коммунального оборудования. Материалы изоляции (ПВХ) и контакта (латунь с лужением) обеспечивают устойчивость к коррозии и повышенным нагрузкам. Лужение поверхности контакта снижает переходное сопротивление и предотвращает окисление при длительной эксплуатации.

Преимущества

• Увеличивает площадь контакта между проводом и зажимом, исключая “плавание” жил
• Защищает многожильный провод от перелома и рассыпания при затяжке винтом
• Электролитическое лужение снижает риск окисления и нагрева в точке соединения
• Синяя изоляция позволяет легко идентифицировать сечение провода (стандарт цветового кодирования)
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные помещения

Ограничения применения

• Не предназначена для однопроволочных (монолитных) медных проводов - возможен плохой контакт
• Не рекомендуется использовать для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - риск перегрева или неплотной опрессовки
• Не подходит для высокочастотных цепей или импульсных нагрузок - не имеет экранирования
• Запрещено применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ изоляция не устойчива к таким веществам

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Обжим проводов перед установкой в клеммы контактора или теплового реле
• Формирование выходных линий на станках с ЧПУ и конвейерных системах
• Монтаж сигнальных цепей в пультах управления промышленными механизмами

Практические советы

• Перед опрессовкой удалите изоляцию точно на нужную длину - не больше глубины гильзы
• Убедитесь, что все жилы провода полностью вошли в гильзу - ни одна не должна торчать
• Выбирайте инструмент с регулировкой усилия - слишком слабый или сильный обжим снижают надежность
• Храните разъемы в сухом месте - хотя они герметичны, влага может повредить лужение при длительном воздействии
• При замене старых разъемов всегда используйте новые - восстановленные или повторно использованные элементы не гарантируют безопасность
