Наконечники герметичные изолированные НИМ 16 (CPTAU 16) | UZA-25-D16 IEK

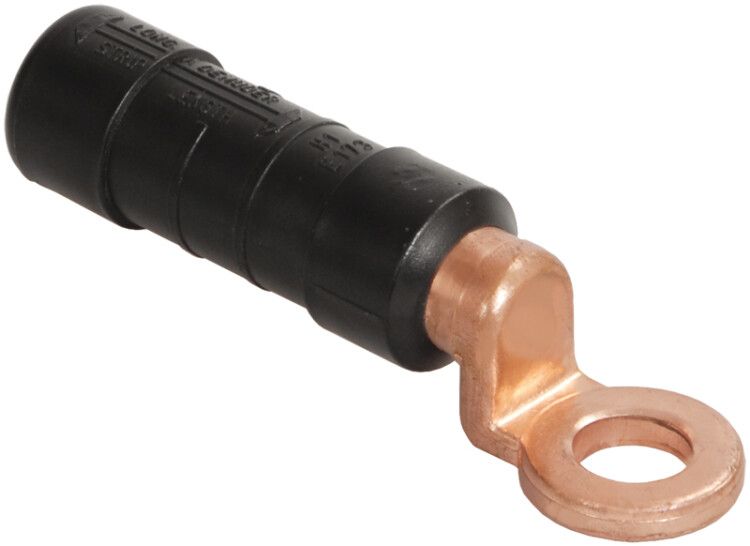

Наконечник герметичный изолированный НИМ 16 (CPTAU 16) от IEK предназначен для надёжного и герметичного оконцевания многопроволочных медных и алюминиевых кабелей сечением 16 мм². Применяется в условиях повышенной влажности, перепадов температур и открытых участках сетей — например, на воздушных линиях, в распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

НИМ 16 (CPTAU 16) используется для создания герметичных соединений между кабелями и контактными элементами — шинами, зажимами, коммутационными аппаратами. Подходит для установки в условиях высокой запылённости, воздействия осадков, солнечного излучения и экстремальных температур. Часто применяется в энергетике, на транспорте, в промышленных объектах с открытым расположением оборудования.

Технические характеристики

• Номинальное сечение кабеля: 16 мм²
• Материал наконечника: алюминий/медь (комбинированная конструкция)
• Рабочее напряжение: до 1000 В
• Форма жилы: многопроволочная круглая или секторная
• Диапазон рабочих температур: от –60 °C до +80 °C
• Герметичность: продольная и радиальная, обеспечивается полимерной изоляцией
• Уровень защиты: выдерживает испытание 6 кВ переменного тока 50 Гц в течение 1 мин при погружении на 1 метр
• Срок службы: 40 лет
• Количество жил: однопроволочная (одна жила на один наконечник)

Совместимость и монтаж

НИМ 16 (CPTAU 16) совместим с кабелями из меди и алюминия, имеющими многопроволочную структуру. Монтаж выполняется методом опрессовки специальным инструментом.

Правила монтажа:

• Перед установкой снимите изоляцию с кабеля точно на длину, указанную на корпусе наконечника — отклонение недопустимо.
• Граница зачистки должна быть ровной; толщина внешней изоляции кабеля не должна меняться до самой границы зачищенного участка.
• Кабель вставляется в наконечник до упора — не допускается наличие зазора.
• Обжим проводится от центра к краям, согласно отметкам на наконечнике — число и положение отпечатков должны строго соблюдаться.
• Не используйте инструмент с неподходящей матрицей — это повредит герметизацию и снижает прочность соединения.

Безопасность и стандарты

НИМ 16 (CPTAU 16) прошёл испытания на электрическую прочность и герметичность в соответствии с требованиями, предъявляемыми к изолированным наконечникам для среднего напряжения. Полимерная изоляция устойчива к УФ-излучению, что исключает хрупкость и трещины при длительной эксплуатации на открытом воздухе.

Преимущества

• Высокая степень герметизации — предотвращает попадание влаги, пыли и коррозионных агентов внутрь соединения.
• Стабильная работа при экстремальных температурах — от арктических холодов до жары в промзонах.
• Долговечность — срок службы 40 лет без потери функциональности.
• Защита от электрохимической коррозии благодаря сочетанию материалов и герметичной изоляции.
• Чёткая маркировка на корпусе: длина зачистки, границы обжима, количество ударов — всё видно визуально.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил — требуется именно многопроволочная структура.
• Запрещено использовать с кабелями сечением больше или меньше 16 мм² — несоответствие нарушает герметичность и механическую прочность.
• Не рекомендовано применение в местах постоянного механического изгиба — наконечник не рассчитан на динамические нагрузки.
• Требует точного соблюдения технологии монтажа — неквалифицированный обжим делает устройство ненадёжным даже при правильном выборе.

Примеры использования

• Подключение кабелей к шинам в распределительных щитах на открытом воздухе.
• Оконцевание фазных проводов на столбах ЛЭП 6–10 кВ.
• Соединение кабелей с контакторами и автоматическими выключателями в агрессивных средах (цеха, теплицы, водоочистные сооружения).
• Применение в системах автономного электроснабжения — солнечные станции, ветрогенераторы.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 16 мм² — и тип жилы (не путать с однопроволочными).
• Используйте гидравлический или механический пресс с матрицей, подходящей под форму НИМ 16 — не применяйте клещи без регулировки усилия.
• После обжима визуально проверьте: все отпечатки выполнены, изоляция не повреждена, кабель полностью вошёл в наконечник.
• Для контроля качества можно провести тест на герметичность — погрузить соединение в воду под давлением 6 кВ (по аналогии с заводским испытанием).
• Храните наконечники в сухом месте — хотя они герметичны, долгосрочное воздействие влаги на упаковку может повредить маркировку.
