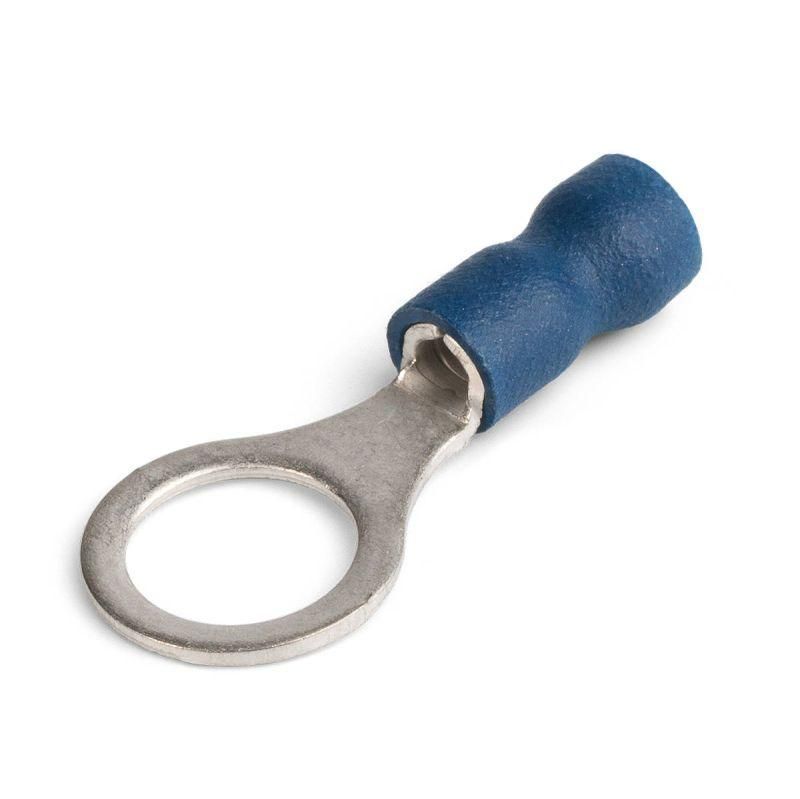

Наконечник кабельный кольцевой изолированный НКИ 2.5-8 (100шт/упак) серия EasyFix |90894 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-8 (100 шт/упак) серия EasyFix от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5 мм2 и последующего крепления к винтовым клеммам. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник удобен как для монтажа, так и для длительной эксплуатации в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-8 (100 шт/упак) серия EasyFix используется для оконцевания гибких многопроволочных медных проводов методом опрессовки. После установки он позволяет securely закрепить провод в винтовых клеммах оборудования - например, в автоматических выключателях, контакторах, распределительных щитах, частотных преобразователях и других устройствах с клеммными колодками.

Подходит для промышленного, энергетического и бытового электромонтажа, где требуется безопасная и долговечная коммутация. Особенно эффективен там, где часто выполняются работы с тонкими и мягкими проводами - например, в панелях управления, станках, системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 8 мм - совместим с винтами M4–M5
• Материал контактной части: латунь Л63 - высокая проводимость и коррозионная стойкость
• Покрытие: электролитическое лужение - предотвращает окисление, улучшает контакт
• Материал изоляции: поливинилхлорид (ПВХ) - самозатухающий, класс горючести V-0 по UL94
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-8 (100 шт/упак) серия EasyFix рассчитан на проводники сечением 2,5 мм2, состоящие из множества тонких жил. Для монтажа используйте специальный пресс-клещи с матрицей, соответствующей типу наконечника. Опрессовка выполняется **поверх** изолирующей манжеты - это обеспечивает герметичность и исключает повреждение изоляции.

Особенность конструкции «Easy Entry» - расширенный раструб из ПВХ - значительно упрощает введение многожильного провода, особенно при работе в труднодоступных местах. Убедитесь, что длина зачищенного провода полностью помещается внутри трубчатой части наконечника - не более 10–12 мм.

Не применяйте паяльник - наконечник предназначен исключительно для опрессовки. Паяние разрушает структуру лужённого слоя и снижает надёжность соединения.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал самозатухающий, не распространяет пламя
• Работает при напряжении до 690 В - соответствует требованиям для средних и высоких потенциалов в промышленном оборудовании
• Термостойкость до +75 C - допустимо использование в условиях повышенной температуры, но не в нагреваемых зонах (например, рядом с ТЭНами)

Преимущества

• Засечки на внутренней стенке трубки усиливают механическое сцепление с жилой - снижает риск выпадения провода при вибрации
• Лужёное покрытие защищает от окисления, продлевает срок службы контакта даже во влажной среде
• Раструб «Easy Entry» экономит время при монтаже - провод легко вводится без усилия
• Незаваренный стыковой шов на контактной части - гарантирует однородную структуру металла и равномерное распределение давления при опрессовке
• Синяя изоляция - визуально отличает наконечник от других сечений, снижает вероятность ошибки при сборке

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможна деформация жилы и плохой контакт
• Не использовать при температуре выше +75 C - изоляция теряет форму и становится хрупкой
• Не применять в условиях постоянного погружения в воду или агрессивных химических средах - хотя лужение защищает от окисления, ПВХ не является герметичным барьером
• Не рекомендуется для циклических нагрузок свыше 10⁶ циклов - для таких условий требуются специализированные наконечники с усиленной конструкцией

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в щите освещения
• Монтаж силовых проводов в частотных преобразователях для насосов и компрессоров
• Соединение проводов с клеммами контакторов в системах автоматизации станков
• Обвязка проводов в распределительных коробках промышленных линий

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия (8 мм) размеру винта клеммы - не используйте с винтами меньше M4 или больше M5
• Выбирайте пресс-клещи с матрицей, указанной производителем для серии EasyFix - некорректная форма матрицы приведёт к плохому контакту
• При использовании в вибрирующих средах (например, на двигателях) дополнительно контролируйте затяжку винта - перегрузка может повредить латунь
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может вызвать конденсацию под наконечником
• При замене старого наконечника - всегда снимайте его полностью, не пытайтесь «допрессовать» - это создаёт риск трещин в латуни
