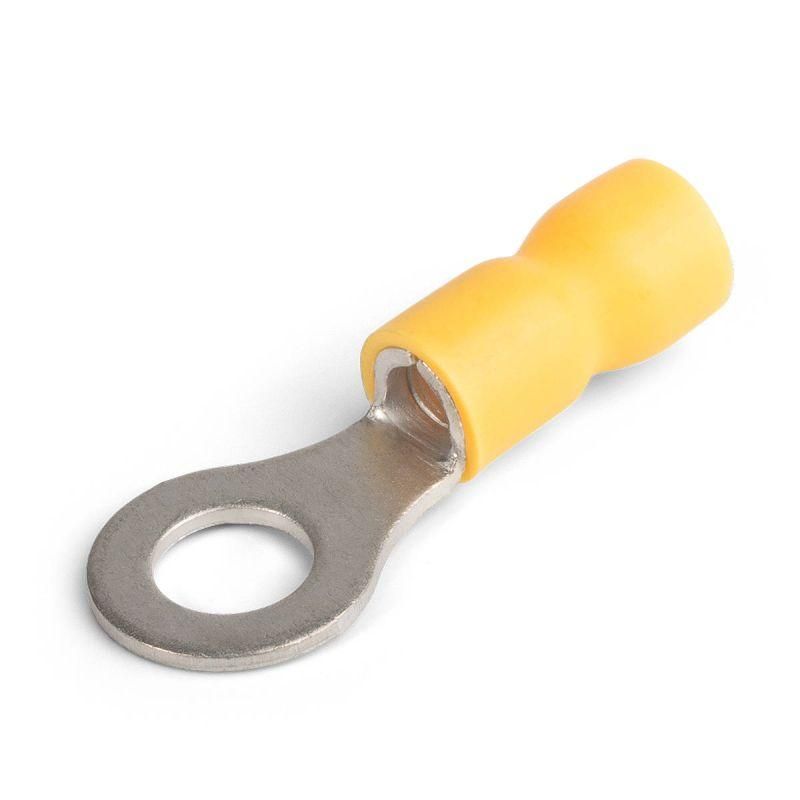

Наконечник кабельный кольцевой изолированный НКИ 6.0-6 (100шт/упак) серия EasyFix |90897 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 6.0-6 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5–6 мм2 и последующего крепления к клеммам через винтовые соединения. Изделие сочетает защитную изоляцию, улучшенную механическую фиксацию и совместимость с распространёнными клеммами, что делает его удобным решением для монтажа в распределительных щитах, панелях управления и силовой аппаратуре.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 6.0-6 (100 шт/упак) используется для подготовки концов гибких медных проводов к подключению на винтовых клеммах. Подходит для работы с оборудованием, где требуется надёжный и долговечный контакт: автоматические выключатели, контакторы, клеммники, частотные преобразователи, пускатели, станки и системы автоматизации. Применяется в промышленном, коммунальном и энергетическом секторах.

Технические характеристики

• Диаметр отверстия: 6 мм - соответствует стандартным винтовым клеммам M6
• Номинальное сечение провода: 2,5–6 мм2 - поддерживает широкий диапазон сечений, снижает необходимость замены наконечников при смене кабелей
• Материал токоведущей части: латунь Л63 - высокая электропроводность и механическая прочность
• Покрытие: луженое - защищает от окисления, улучшает пайку и контакт при затяжке
• Материал изоляции: поливинилхлорид (ПВХ) - самозатухающий, класс горючести V-0 по UL94
• Температурная стойкость изоляции: до 75 C - допустимо использование в условиях повышенной температуры, но не в нагреваемых средах
• Максимальное рабочее напряжение: 690 В - безопасно применять в сетях переменного тока до 1000 В
• Цвет изоляции: желтый - визуальное отличие от других типов, упрощает идентификацию
• Упаковка: 100 штук - оптимизировано для массового монтажа

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 6.0-6 (100 шт/упак) совместим с любыми клеммами, имеющими винты диаметром 6 мм. Для установки:

• Зачистите конец провода на длину, равную глубине трубки наконечника (не более 12 мм)
• Вставьте жилу в наконечник - благодаря форме «Easy Entry» многопроволочные жилы легко входят в раструб
• Обожмите наконечник специальным прессом с матрицей, подходящей для сечения 2,5–6 мм2
• Опрессовка выполняется поверх изоляционной манжеты - это обеспечивает герметичность и предотвращает повреждение изоляции
• Не используйте плоскогубцы или другие нестандартные инструменты - это снижает надёжность соединения

Безопасность и стандарты

• Изоляция соответствует классу V-0 по UL94 - не поддерживает горение и самоугасает после удаления источника огня
• Работает при напряжении до 690 В - соответствует требованиям к электрооборудованию в промышленных системах
• Материалы сертифицированы на соответствие нормам безопасности для электротехнической продукции

Особенности конструкции

• «Easy Entry» - раструб из ПВХ облегчает ввод многопроволочных жил, особенно при работе в труднодоступных местах
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой - снижается риск проскальзывания при нагрузках
• Незаваренный стыковой шов на контактной части - технологически обоснованное решение, обеспечивающее однородность материала и исключающее хрупкость сварного шва
• Расширенный диапазон сечений (2,5–6 мм2) позволяет использовать один тип наконечника вместо нескольких - экономит время и запасы

Преимущества

• Высокая надёжность соединения благодаря лужению и засечкам
• Удобство монтажа - раструб и мягкая изоляция позволяют работать даже с плохо подготовленными жилами
• Стойкость к окислению - луженое покрытие продлевает срок службы контакта
• Экономия места - компактная форма и изоляция позволяют плотно укладывать наконечники в клеммных коробках
• Визуальная идентификация - жёлтый цвет изоляции помогает быстро найти нужный тип при обслуживании

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен перегиб и разрушение жилы при опрессовке
• Изоляция термостойка лишь до 75 C - не применяйте рядом с источниками тепла выше этого значения (например, возле ТЭНа или мощного резистора)
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-класс не указан, ПВХ не является герметичной оболочкой для влажной среды
• Не подходит для клемм с диаметром винта менее 6 мм - попытки насильственной установки повредят клемму или наконечник

Примеры использования

• Подключение выходных кабелей к частотному преобразователю
• Оконцевание проводов в распределительном щите с клеммами WAGO или ABB
• Монтаж цепей управления на пускателях типа ПМЛ или ПА
• Сборка силовых цепей на конвейерах и станках с ЧПУ
• Замена старых наконечников при модернизации электрощита

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки жилы были полностью введены в трубку - выпирающие концы снижают качество контакта
• Выбирайте пресс с матрицей, рассчитанной именно на сечение 2,5–6 мм2; не используйте матрицу для 1,5 мм2 - это приведёт к слабому обжиму
• Проверяйте качество обжима: после сжатия наконечник не должен болтаться на проводе, а изоляция должна сохранить форму без трещин
• При использовании в вибрационных средах (например, на двигателях) дополнительно контролируйте затяжку винтов каждые 6 месяцев
• Храните в сухом месте - длительное воздействие влаги может вызвать коррозию лужёного слоя, даже при наличии изоляции
