Наконечник кабельный кольцевой изолированный НКИ 1.5-3 (100шт/упак) серия EasyFix |90887 | КВТ

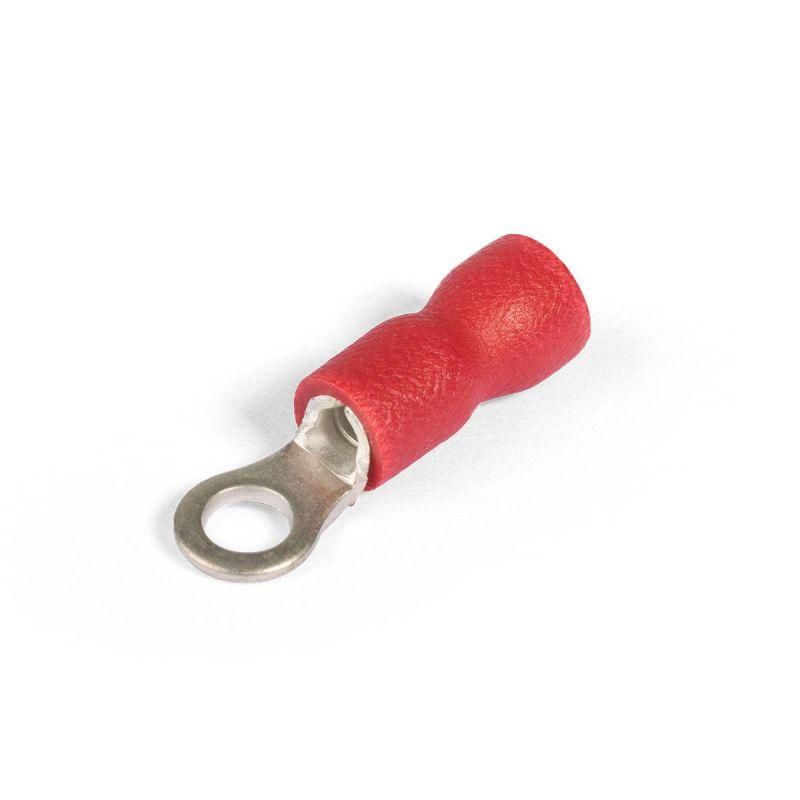

Наконечник кабельный кольцевой изолированный НКИ 1.5-3 серия EasyFix от КВТ предназначен для надёжного оконцевания многопроволочных медных жил сечением 1,5 мм2 и последующего крепления к винтовым клеммам. Благодаря улучшенной конструкции и качественной изоляции, этот наконечник обеспечивает безопасное и долговечное соединение в условиях повышенной нагрузки.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 1.5-3 серия EasyFix используется для оконцевания гибких многопроволочных медных проводов сечением 1,5 мм2. Применяется там, где требуется надёжная винтовая фиксация - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах электротехники. Подходит для промышленного оборудования, систем автоматизации и бытовых установок с высокими требованиями к безопасности.

Технические характеристики

• Сечение провода: 1,5 мм2
• Материал наконечника: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: самозатухающий ПВХ класса горючести V-0 по UL94
• Термостойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Диаметр отверстия кольца: 3 мм
• Опрессовка: допускается на участке поверх изолирующей манжеты

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 1.5-3 серия EasyFix совместим с винтовыми клеммами стандартного диаметра 3 мм. Для монтажа используйте специальный пресс-клещи с матрицей, соответствующей сечению 1,5 мм2. Учитывайте, что опрессовка возможна даже на участке изоляции - благодаря усиленному дизайну трубчатой части. Это снижает риск повреждения жилы и позволяет добиться равномерного давления.

Раструбная форма манжеты (функция «Easy Entry») облегчает введение многожильного провода - особенно удобно при работе в тесном пространстве или при плохой видимости.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает распространение пламени после удаления источника огня. Это соответствует требованиям безопасности для электрооборудования в помещениях с повышенными нормами пожарной защиты. Работа при температуре выше 75 C недопустима - перегрев может привести к деформации изоляции.

Преимущества

• Усиленная внутренняя структура трубки с поперечными засечками - гарантирует прочное механическое соединение с жилой, исключает проскальзывание
• Лужёное покрытие защищает от окисления и уменьшает переходное сопротивление
• Не требует сварки - стыковой шов выполнен методом холодной формовки, сохраняет целостность материала
• Расширенный диапазон опрессовки - позволяет использовать один тип наконечника при небольших отклонениях в сечении жилы
• Изолированная конструкция - исключает случайные замыкания между соседними клеммами

Ограничения применения

• Не предназначается для однопроволочных (монолитных) проводов - эффективность соединения снижается
• Запрещено применять при температурах выше 75 C - изоляция теряет форму и прочность
• Не рекомендован для постоянного погружения в жидкости или работы во влажных средах без дополнительной герметизации
• Не подходит для клемм с диаметром отверстия более 3 мм - возможен люфт и ослабление контакта

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате
• Фиксация проводов к клеммным колодкам частотных преобразователей
• Соединение проводов в цепях управления станков и конвейеров
• Монтаж в распределительных коробках промышленных объектов с высокой вибрацией

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки жилы были полностью введены в трубку - не должно остаться свободных концов
• Используйте пресс-клещи с правильной матрицей; некорректное усилие может повредить изоляцию или не обеспечить плотного контакта
• Проверяйте качество соединения: после опрессовки попробуйте слегка потянуть провод - он не должен выскальзывать
• При сборке в щите соблюдайте минимальный радиус изгиба - не менее 5–7 диаметров кабеля, чтобы не повредить изоляцию
• Этот наконечник - часть серии EasyFix от КВТ: если вам нужны аналогичные решения для других сечений, ищите те же серию и брэнд - они имеют единую технологию производства
