Наконечник кабельный медный луженый под пайку ПМ 4-6 - 83597 КВТ

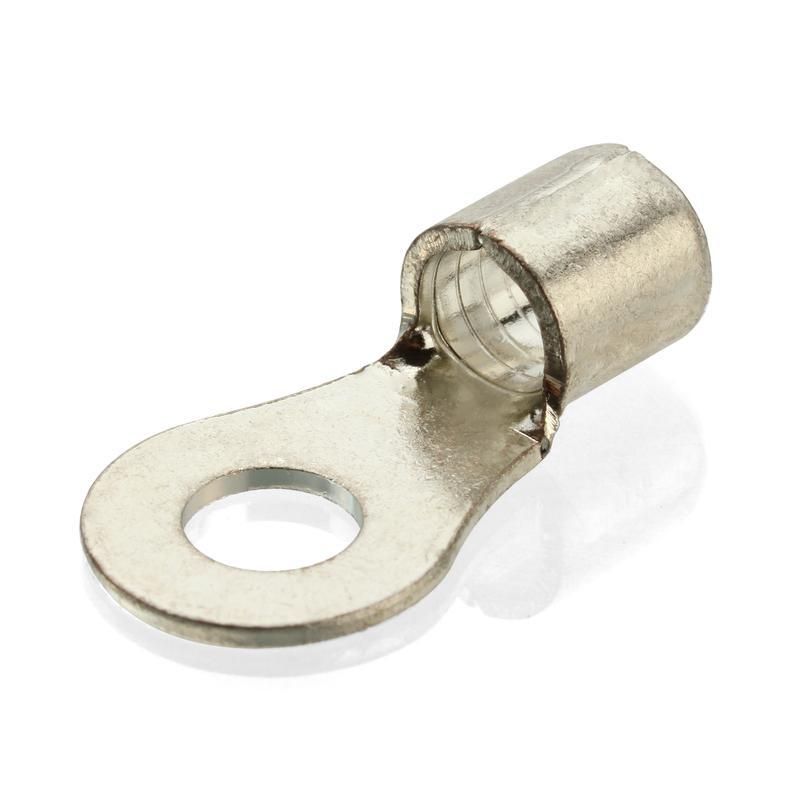

Наконечник кабельный ПМ 4-6 от КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 4 мм2 с последующим подключением через болтовое соединение M6. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к вибрациям - например, в распределительных щитах, пультах управления или на оборудовании с частыми перегрузками.

Назначение и область применения

Наконечник кабельный ПМ 4-6 используется для создания качественного электрического соединения между медным многожильным проводом и болтовым зажимом. Подходит для фиксации в клеммах, рубильниках, автоматических выключателях, контакторах и других устройствах с резьбой M6. Может применяться в промышленном оборудовании, системах автоматизации, транспорте и энергетике.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Метрический размер резьбы: M6
• Тип проводника: многожильный медный
• Способ монтажа: пайка или опрессовка (допускается комбинированный способ)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямой выход провода, удобен для компактной сборки
• Материал корпуса: листовая электротехническая медь марки М1
• Покрытие: лужёное (олово-висмутовое), соответствует климатическому исполнению Т2
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет контролировать заполнение трубки при опрессовке
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ПМ 4-6 совместим с двумя методами монтажа: пайкой и опрессовкой. Для опрессовки рекомендуются специальные матрицы серии «КВТ», подходящие для гидравлических прессов ПГР-300, ПГРс-300 и ПГП-300. Устройство можно опрессовывать даже поверх технологического шва - благодаря монолитной структуре трубки ориентация в матрице не влияет на результат. При пайке важно равномерно прогреть всю трубку, чтобы припой проник во все промежутки между жилами. Смотровое отверстие помогает визуально проверить полноту заполнения.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для электротехнических соединений. Лужёное покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности (климат Т2). Рабочее напряжение до 1 кВ делает его безопасным для использования в большинстве низковольтных сетей. Соответствие нормам по теплостойкости и механической прочности подтверждается конструкцией и материалом меди М1.

Особенности конструкции

Трубчатая часть наконечника выполнена из цельной меди с внутренними поперечными насечками - они повышают механическую удерживающую способность и снижают риск проскальзывания жилы. Технологический шов на участке перехода к жиле заварен, что создаёт единый монолитный элемент без слабых мест. Это исключает расслаивание и увеличивает срок службы соединения. Полиолефиновый материал указан в характеристиках, однако основной корпус выполнен из меди - вероятно, указание относится к изоляционному элементу, который в данном изделии отсутствует; возможно, ошибка в данных.

Преимущества

• Поддерживает два метода монтажа - пайка и опрессовка - для гибкости в работе
• Смотровое отверстие упрощает контроль качества опрессовки
• Монолитная конструкция с заваренным швом повышает надёжность
• Лужёное покрытие защищает от окисления и улучшает проводимость
• Высокая механическая прочность за счёт внутренних насечек
• Не требует точной ориентации при опрессовке - экономит время на монтаже

Ограничения применения

• Не предназначается для одножильных проводов - только для многожильных медных
• Не подходит для рабочих напряжений выше 1 кВ
• Пайка требует наличия оборудования и навыков - не всегда целесообразна в полевых условиях
• Для опрессовки необходимы специализированные матрицы «КВТ» - универсальный инструмент может не обеспечить нужное качество
• Отсутствует изоляция - требуется дополнительная защита (термоусадка, изолирующая лента) при использовании в открытых цепях

Примеры использования

• Подключение кабелей к клеммам автоматических выключателей в распределительных щитах
• Фиксация проводов на контакторах и реле в системах автоматизации
• Соединение проводов питания на станках, конвейерах, насосах с вибрационными нагрузками
• Запитка двигателей и преобразователей частоты с требованием к надёжному контакту

Практические советы

• Перед монтажом обязательно зачистите жилу на длину, равную глубине трубки - не более того, чтобы не оставались свободные проволочки
• При опрессовке используйте только матрицы «КВТ» - другие могут деформировать форму и снизить контактное давление
• Проверьте соответствие диаметра болта - M6 требует именно этого наконечника; не заменяйте на аналоги с другим размером резьбы
• При пайке применяйте канифоль и нейтральный припой - избегайте активных флюсов, которые вызывают коррозию
• После установки проверьте усилие затяжки болта - переусиливать нельзя, чтобы не повредить резьбу или сам наконечник
• Если используется в открытом виде - обязательно изолируйте место соединения термоусадкой или изолентой
