Наконечник кабельный ТМ 2,5-5-2,6 - 86990 КВТ

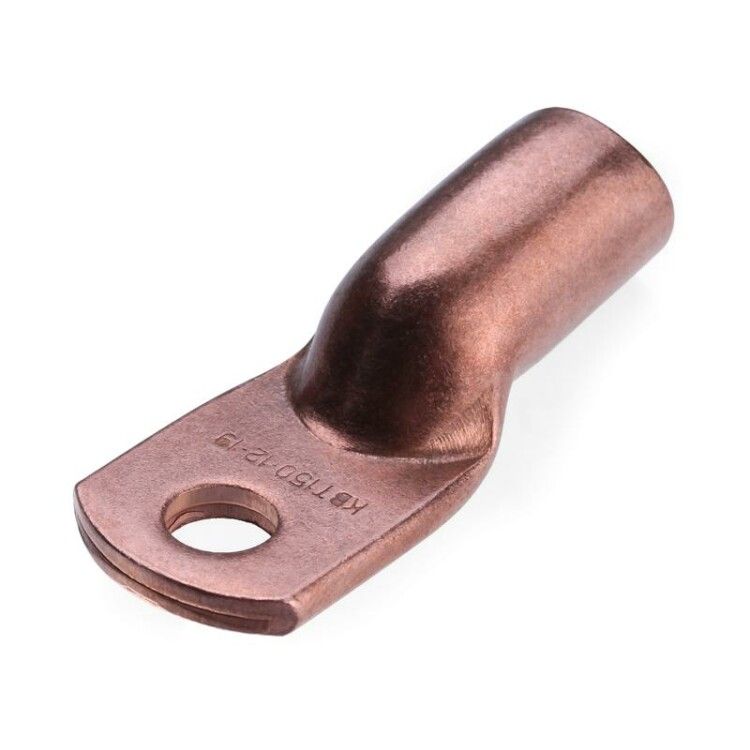

Наконечник кабельный трубчатый ТМ 2,5-5-2,6 от бренда КВТ - это надёжный элемент для оконцевания медных кабелей сечением 2,5 мм2 методом опрессовки. Применяется в силовых цепях, распределительных щитах и оборудовании, где требуется прочное и долговечное соединение. Артикул 86990 соответствует ГОСТ 7386-80 и предназначен для работы в условиях умеренного и холодного климата.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 2,5-5-2,6 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 2,5 мм2. Подходит для соединений с болтами, зажимами и клеммными колодками через кольцевую контактную площадку. Часто применяется в электрооборудовании: автоматических выключателях, контакторах, трансформаторах, пультах управления, промышленных станках и системах автоматизации.

Технические характеристики

• Поперечное сечение кабеля: 2,5 мм2
• Диаметр трубки: 5 мм
• Материал: электротехническая медь марки М2
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямой выход жилы, удобен для компактной сборки
• Способ монтажа: опрессовка (не пайка)
• Количество отверстий: одно
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя
• Класс гибкости проводника: совместим с проводами 5–6 класса гибкости; для жил 2–3 класса - требуется подбор по таблице
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Наконечник кабельный трубчатый ТМ 2,5-5-2,6 монтируется исключительно методом опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные для изделий КВТ. Совместим с гидравлическими прессами КВТ. Перед опрессовкой необходимо:

• Равномерно зачистить жилу кабеля на длину, равную глубине трубки
• Снять фаску с конца жилы - это предотвращает перегибы и обрывы проволочек
• Вставить жилу полностью в трубку, чтобы она упиралась в дно
• Произвести опрессовку двумя-тремя ударами пресса по всей длине трубки

Не допускается использование паяльника - механическая опрессовка обеспечивает более надёжный контакт и термическую стойкость.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80. Производство проходит контроль качества на всех этапах: от сырья до готовой продукции. Все наконечники имеют штампованную маркировку с указанием типоразмера и логотипа КВТ - это гарантирует подлинность и соответствие нормам. Отсутствие покрытия требует осторожного обращения в агрессивных средах - возможна коррозия при длительном воздействии влаги и химикатов.

Преимущества

• Высокая пластичность меди благодаря термической обработке (отжигу) после штамповки - снижает риск растрескивания при монтаже
• Галтовка и снятие фаски обеспечивают лёгкое введение жилы и отсутствие заусенцев
• Штампованная маркировка позволяет легко идентифицировать типоразмер даже на собранной аппаратуре
• КВТ - единственный российский производитель, выпускающий полный спектр типоразмеров по ГОСТ 7386-80
• Стандартная форма кольцевой площадки обеспечивает плотный контакт с болтом любого стандарта

Ограничения применения

• Не предназначена для алюминиевых проводов - материал только медь
• Без защитного покрытия - не рекомендуется использовать в открытых, влажных или агрессивных средах без дополнительной защиты (например, герметика или изоляционной муфты)
• Не подходит для жил 2–3 класса гибкости без точного подбора по таблице - может возникнуть плохой контакт из-за несоответствия диаметра
• Требуется применение только подходящих матриц для опрессовки - некорректный инструмент приведёт к деформации и потере надёжности соединения

Примеры использования

• Подключение медного кабеля ВВГнг 2×2,5 к клемме автомата в распределительном щите
• Оконцевание жилы в частотном преобразователе с клеммной колодкой M4
• Соединение провода в пульте управления станком с ЧПУ
• Монтаж заземления в промышленной установке с использованием болта M5

Практические советы

• Перед монтажом проверьте, что внутренний диаметр жилы соответствует заявленному сечению 2,5 мм2 - переоценка сечения приведёт к люфтам и нагреву
• Для жил 2–3 класса гибкости используйте таблицу подбора от КВТ - часто требуется наконечник большего диаметра (например, ТМ 2,5-6-2,6)
• Храните наконечники в сухом месте - отсутствие покрытия делает их чувствительными к влаге
• При работе с гидравлическим прессом выбирайте матрицу, помеченную как «MW» - это гарантирует правильную форму опрессовки
• Артикул 86990 - один из самых востребованных в линейке КВТ. Рекомендуется иметь запас на объекте - он универсален для многих задач
