Наконечник ТМЛ 2,5–5–2,6 (2,5 мм² - Ø 5 мм) ГОСТ 7386-80 (в упак. 10 шт.) | 07-5301 REXANT MEET

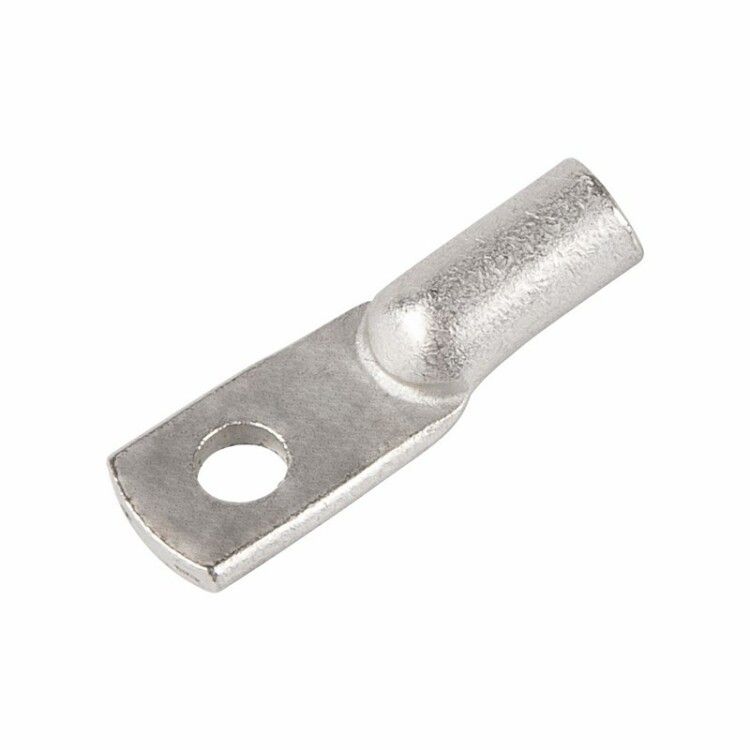

Наконечник ТМЛ 2,5–5–2,6 (2,5 мм2 - Ø 5 мм) ГОСТ 7386-80 (10 штук) от Rexant - это лужёный медный наконечник для оконцевания многожильных проводов сечением 2,5 мм2, предназначенный для надёжного болтового соединения с шинами и оборудованием. Артикулы etm07-5301 и 07-5301 соответствуют ГОСТ 7386-80.

Назначение и область применения

Наконечник ТМЛ 2,5–5–2,6 используется для оконцевания многожильных медных проводов перед их подключением к болтовым зажимам. Применяется там, где требуется прочное, долговечное и устойчивое к коррозии соединение: распределительные щиты, силовые панели, оборудование с высокими токами, автоматические выключатели, контакторы, шины постоянного и переменного тока.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Диаметр отверстия под болт: 5 мм
• Внутренний диаметр хвостовика (для захода провода): 2,6 мм
• Материал: медь марки М2
• Покрытие: лужёное (слой олово-висмута Sn-Bi)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой, без изгиба)
• Способ монтажа: опрессовка специальными клещами
• Количество монтажных отверстий: 1
• Тип проводника: многожильный
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник ТМЛ 2,5–5–2,6 совместим с проводами сечением 2,5 мм2, состоящими из множества тонких жил. Для установки необходимы гидравлические или механические опрессовочные клещи с матрицей, подходящей под размер 2,5 мм2. После опрессовки хвостовик плотно фиксируется на проводе, а кольцевая контактная часть надёжно зажимается болтом M5. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточное давление снижает надёжность соединения.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники для электромонтажа. Лужёное покрытие повышает безопасность в условиях повышенной влажности и агрессивной среды, предотвращая окисление меди. Соответствие стандарту обеспечивает совместимость с сертифицированными комплектующими и соблюдение требований ПУЭ.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2
• Защита от коррозии - лужёное покрытие сохраняет проводимость даже в сырых помещениях
• Прямой угол 180° удобен для прямых соединений без перегибов провода
• Одинаковый внешний вид и точные размеры всех 10 наконечников в упаковке
• Подходит для частого обслуживания - легко демонтируется и заменяется

Ограничения применения

• Не применяется для одножильных проводов - возможна деформация жилы при опрессовке
• Не рекомендован для работы при температуре выше +105 C - риск размягчения оловянного покрытия
• Запрещён монтаж без опрессовки - просто вставлять провод в отверстие нельзя
• Не подходит для проводов сечением менее 2,4 мм2 или более 2,6 мм2 - риск плохого контакта или разрыва гильзы

Примеры использования

• Подключение клеммных колодок в распределительном щите
• Присоединение проводов к шинам PE/N в ящике управления
• Соединение кабеля с контактором или тепловым реле
• Монтаж в цепях питания станков, насосов, конвейеров
• Обслуживание систем освещения с высокой нагрузкой

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - 2,6 мм, чтобы не задеть жилы
• Выбирайте клещи с матрицей, помеченной как “2,5 мм2” - использование неверного инструмента приведёт к плохому контакту
• Проверьте после монтажа: провод не должен свободно двигаться внутри наконечника
• При работе в агрессивной среде (например, на производстве с химикатами) лужёное покрытие продлевает срок службы - не заменяйте на нелужёные аналоги
• Храните в сухом месте - хотя покрытие защищает от влаги, длительное воздействие воды может вызвать появление белого налёта на олове
