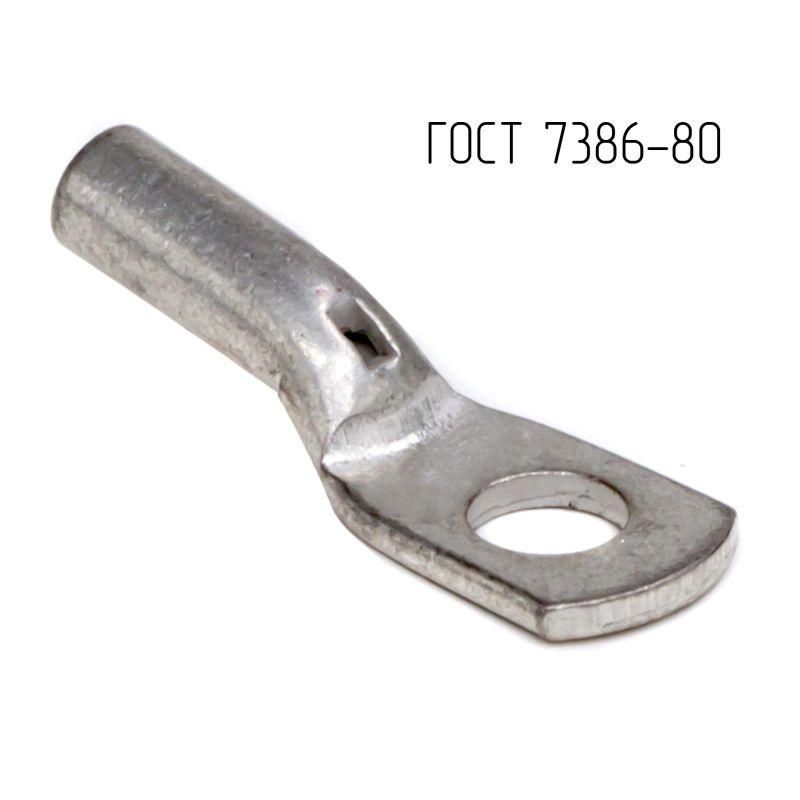

Наконечник 2,5-5-2,6-М-Т2 ГОСТ 7386-80 | CLC2.5-5-2.6G80T2 DKC ДКС

Наконечник кабельный трубчатый 2,5-5-2,6 М-Т2 ГОСТ 7386-80 от бренда DKC (ДКС) - это надёжный элемент для оконцевания медных жил сечением 2,5 мм2, обеспечивающий прочное и долговечное соединение при обжиме. Артикул clc2.5-5-2.6g80t2 соответствует ГОСТ 7386-80 и подходит для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник кабельный трубчатый 2,5-5-2,6 М-Т2 ГОСТ 7386-80 используется для оконцевания одножильных и многожильных медных проводов сечением 2,5 мм2. Он позволяет безопасно подключить кабель к болтовому зажиму, контактору, автоматическому выключателю или шине. Применяется в щитах управления, силовых панелях, станках, конвейерах и других устройствах, где требуется надёжный электрический контакт с возможностью последующего обслуживания.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2
• Диаметр отверстия: 5 мм (соответствует метизу M5)
• Материал: медь М1 - высокая проводимость и пластичность
• Покрытие: лужёное - защищает от окисления и улучшает пайку
• Форма контактной площадки: кольцевая - совместима с болтами и шайбами
• Угол соединения: 180° - прямой выход провода, удобен для компактной сборки
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет проверить глубину обжима
• Класс проводника: несколько - подходит для одножильных и многожильных жил
• Номинальный ток: до 30 А (по ПУЭ-7 п.1.3.10–1.3.11)
• Геометрия: соответствует ГОСТ 7386-80

Совместимость и монтаж

Наконечник кабельный трубчатый 2,5-5-2,6 М-Т2 ГОСТ 7386-80 монтируется методом обжима специальным инструментом с матрицей для сечений 2,5 мм2. Для правильного обжима важно использовать инструмент с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу. Внутренняя фаска на гильзе облегчает введение провода, особенно многожильного. После обжима рекомендуется проверить глубину входа через смотровое отверстие. Крепится болтом М5, который не требует дополнительных прокладок.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует механическую и электрическую совместимость с европейскими и отечественными стандартами. Лужёное покрытие снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Номинальный ток 30 А соответствует требованиям ПУЭ-7 для постоянной нагрузки. Соответствует нормам безопасности для работы в закрытых распределительных устройствах.

Преимущества

• Лужёная поверхность предотвращает коррозию даже при длительном использовании
• Наличие смотрового отверстия исключает необходимость разборки после монтажа
• Внутренняя фаска упрощает ввод провода, снижает риск повреждения жил
• Стандартная форма и размеры обеспечивают совместимость с большинством клемм и зажимов
• Высокая проводимость меди М1 минимизирует потери энергии и нагрев

Ограничения применения

• Не предназначена для алюминиевых проводов - материал только медь
• Не подходит для частых перегрузок выше 30 А - риск перегрева
• Не рекомендуется для открытых установок вне помещений без защиты от осадков - хотя лужение защищает от коррозии, сам наконечник не имеет IP-защиты
• Обжим допускается только один раз - повторное использование снижает надёжность контакта

Примеры использования

• Подключение медного провода 2,5 мм2 к клемме автомата в этажном щите
• Заводка жилы в клемму контактора на промышленном станке
• Присоединение заземляющего проводника к шине PE в распределительном щите
• Соединение провода с клеммой термореле или пускателя

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не более 10–12 мм
• Используйте обжимной инструмент с матрицей, помеченной для 2,5 мм2 - не подходят универсальные клещи
• Проверьте, чтобы провод полностью вошёл в гильзу - видно через смотровое отверстие
• При работе с многожильным проводом слегка скрутите жилы перед введением - так они не выпадут
• После монтажа проверьте контакт рукой - он не должен шататься
• Артикул clc2.5-5-2.6g80t2 и модель 2,5-5-2,6 М-Т2 ГОСТ 7386-80 - это один и тот же продукт; при заказе указывайте любой из них
