Наконечник кабельный ТМ 10-8-5 - 86996 КВТ

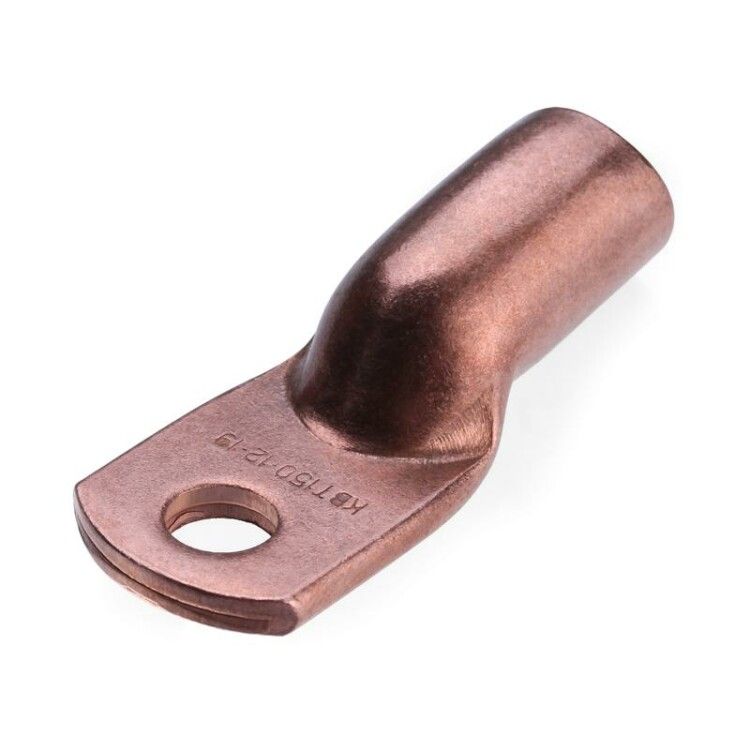

Наконечник кабельный трубчатый медный ТМ 10-8-5 КВТ (100 шт/упак) предназначен для надёжного оконцевания медных кабелей и проводов сечением 10 мм2 методом опрессовки. Этот элемент из серии Наконечники медные под опрессовку ТМ (ГОСТ 7386-80) от производителя КВТ обеспечивает прочное электрическое и механическое соединение в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМ 10-8-5 КВТ используется для оконцевания медных жил перед подключением к зажимам, болтам или другим контактным устройствам. Применяется в распределительных устройствах, трансформаторах, щитах, станках, системах автоматизации и других объектах с высокой нагрузкой. Подходит для работы в условиях умеренного и холодного климата (Исполнение УХЛ3).

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Диаметр отверстия: 8 мм - соответствует стандартному размеру болта M8
• Материал: электротехническая медь марки М2
• Способ монтажа: опрессовка (не пайка)
• Угол соединения: 180° - прямой выход жилы, удобен для компактной сборки
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Количество монтажных отверстий: одно
• Класс проводника: совместим с жилами 5–6-го класса гибкости; для жил 2–3-го класса требуется подбор по таблице производителя
• Защитное покрытие: отсутствует - требует защиты от коррозии в агрессивных средах
• Рабочее напряжение: до 35 кВ
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный трубчатый медный ТМ 10-8-5 КВТ монтируется исключительно методом опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные компанией КВТ и совместимые с её гидравлическими прессами. Штампованная маркировка на каждом наконечнике позволяет легко идентифицировать типоразмер. Перед монтажом необходимо снять фаску с жилы - это предусмотрено конструкцией и снижает риск повреждения внутренних слоёв при запрессовке. Отжиг меди после штамповки делает материал более пластичным, что гарантирует плотное обжатие без трещин.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 7386-80. Соответствие нормам обеспечивается контролируемым производственным процессом: от выбора сырья до контроля качества готовых изделий. Рабочее напряжение до 35 кВ позволяет использовать наконечник в высоковольтных установках. Климатическое исполнение УХЛ3 подтверждает работоспособность при температуре от −40C до +40C и повышенной влажности.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2
• Отсутствие заусенцев благодаря галтовке и снятию фаски - безопаснее при работе и проще в монтаже
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Чёткая маркировка каждого наконечника - минимизация ошибок при сборке
• Целостная экосистема от КВТ: наконечники, гильзы, матрицы и инструкции - всё разработано одним производителем

Ограничения применения

• Не предназначена для пайки - использование клеевых или паяных соединений недопустимо
• Без защитного покрытия - не рекомендуется применять в агрессивных средах (например, химических цехах, побережье моря) без дополнительной изоляции или смазки
• Не подходит для алюминиевых жил - только для медных
• Для жил 2–3-го класса гибкости требуется точный подбор по таблице КВТ - использование по умолчанию может привести к плохому контакту

Примеры использования

• Подключение медного кабеля 10 мм2 к клемме автомата в распределительном щите
• Оконцевание жилы вводного кабеля трансформаторной подстанции
• Соединение проводов в частотных преобразователях и промышленных станках
• Монтаж заземляющих проводников в электроустановках до 35 кВ

Практические советы

• Перед опрессовкой обязательно проверьте соответствие диаметра отверстия (8 мм) размеру болта или зажима - не используйте адаптеры, если они нарушают герметичность контакта
• Для жил 2–3-го класса гибкости выбирайте наконечник по специальной таблице КВТ - сечение может отличаться от заявленного
• При работе в сыром помещении нанесите антикоррозийную смазку на контактную поверхность перед установкой
• Используйте только оригинальные матрицы КВТ - сторонние инструменты могут деформировать форму и снизить надёжность соединения
• Храните наконечники в сухом месте - отсутствие покрытия делает медь восприимчивой к окислению
