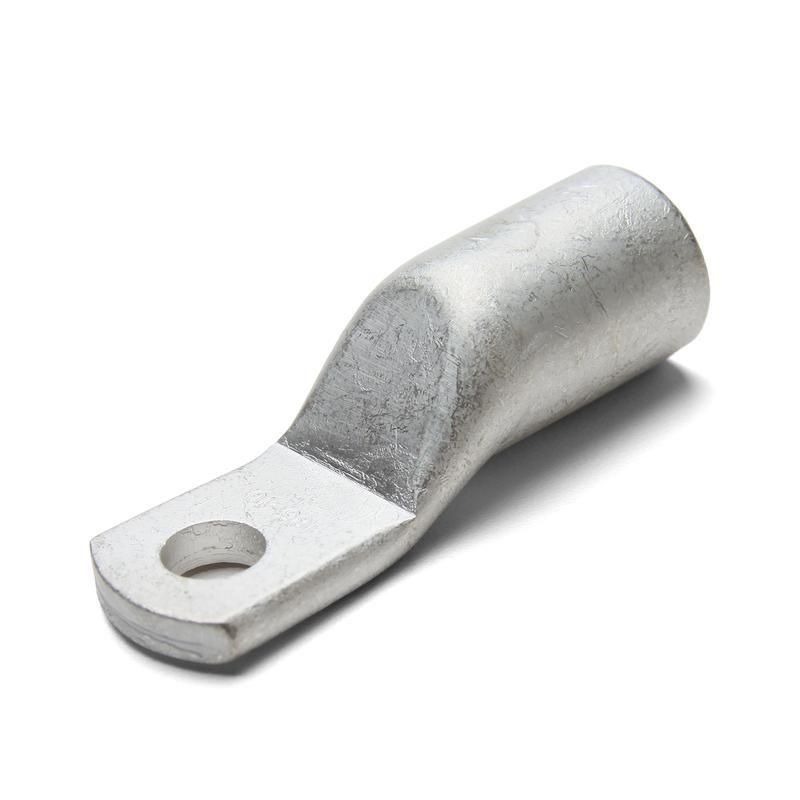

Наконечник кабельный медный с узкой лопаткой ТМЛ-У 25-6 - 85734 КВТ

Наконечник кабельный медный луженый ТМЛ-У 25-6 КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 25 мм2 методом опрессовки. Бренд КВТ обеспечивает совместимость с популярными блочными автоматическими выключателями МССВ, что делает этот наконечник удобным решением для распределительных щитов и силовых цепей до 1 кВ.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ-У 25-6 КВТ используется для подготовки концов многожильных медных проводов к подключению через винтовые клеммы. Подходит для работы с автоматическими выключателями, контакторами, рубильниками и другими устройствами с винтовым зажимом. Часто применяется в промышленном электрооборудовании: станках, конвейерах, щитах управления, системах освещения и энергообеспечения.

Технические характеристики

• Поперечное сечение провода: 25 мм2 - соответствует многожильному проводнику средней мощности;
• Диаметр отверстия: 6 мм - подходит для винтов M6, распространённых в блочных автоматах;
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность;
• Покрытие: олово-висмутовое лужение - защищает от окисления, снижает переходное сопротивление, повышает долговечность;
• Форма контактной площадки: кольцевая лопатка - равномерное распределение усилия при затяжке винта;
• Угол соединения: 180° - прямое расположение провода относительно клеммы, минимизация изгиба;
• Количество отверстий: одно - стандартное решение для однополюсного подключения;
• Рабочее напряжение: до 1 кВ - безопасно применять в сетях переменного тока до 1000 В;
• Климатическое исполнение: Т2 - устойчив к повышенной влажности и температурным колебаниям в закрытых помещениях;
• Упаковка: 25 штук - удобно для партийной установки и хранения.

Совместимость и монтаж

Наконечник ТМЛ-У 25-6 КВТ специально спроектирован для совместимости с блочными автоматическими выключателями МССВ (как отечественного, так и импортного производства) с винтовыми клеммами номиналом 100–630 А. Для монтажа требуется:

• Использование специального пресса для опрессовки с матрицей под сечение 25 мм2;
• Зачистка жилы провода на длину, соответствующую длине гильзы наконечника - не более 15–18 мм;
• Обязательная проверка качества опрессовки: отсутствие трещин, плотное прилегание к проводу, отсутствие выпирающих жил;
• Затяжка винта клеммы моментом, рекомендованным производителем оборудования - перегрузка может деформировать лопатку.

Безопасность и стандарты

Наконечник соответствует требованиям к качеству соединений в электрических установках до 1 кВ. Лужёное покрытие снижает риск нагрева в месте контакта, предотвращает коррозию и увеличивает срок службы соединения. Применение в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-1 обеспечивает соответствие нормам безопасности.

Преимущества

• Стандартная форма лопатки и диаметр отверстия обеспечивают универсальную совместимость с большинством моделей МССВ;
• Лужёное покрытие исключает необходимость смазки контактов - снижает трудозатраты при обслуживании;
• Штампованная маркировка на каждом изделии позволяет легко идентифицировать типоразмер даже после монтажа;
• Высокая пластичность меди М1 гарантирует надёжную опрессовку без разрушения материала;
• Упаковка по 25 штук экономит время при комплектации и снижает потери при работе в условиях объекта.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке;
• Не подходит для клемм с диаметром винта менее 6 мм или больше M6 - требует точного соответствия;
• Не рекомендуется использовать вне закрытых помещений без защиты от прямого воздействия воды и УФ-лучей - лужение не является полноценной внешней защитой;
• Не допускается повторное использование после демонтажа - металл теряет форму и прочность.

Примеры использования

• Подключение входных кабелей к автоматам серии МССВ в распределительном щите промышленного цеха;
• Оконцевание фазных проводов перед подключением к контакторам в системах управления насосами;
• Монтаж силовых цепей в частных мастерских и ремонтных участках с использованием импортных автоматических выключателей;
• Замена старых наконечников при плановом техобслуживании электрощитов в ЖЭКах и офисных зданиях.

Практические советы

• Перед монтажом всегда сверьте диаметр винта клеммы с диаметром отверстия наконечника - 6 мм подходит только для M6;
• Выбирайте пресс с правильной матрицей: некорректная опрессовка вызывает плохой контакт и перегрев;
• Проверьте, чтобы все жилы были полностью заполнены гильзу - свободные провода нарушают надёжность;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к помутнению покрытия;
• При замене используйте оригинальные наконечники КВТ - совпадение формы и толщины лопатки критично для плотного прилегания к клемме.
