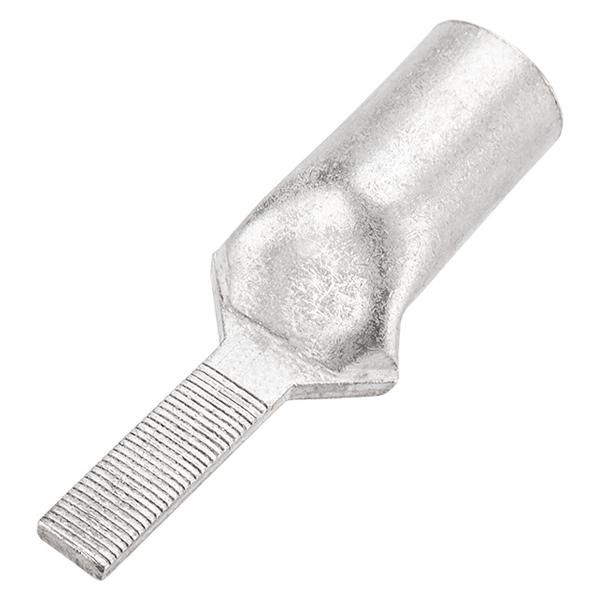

Наконечник кабельный штифтовой НШМЛ 16-7х14 опрес. (уп.50шт) TOKOV ELECTRIC TKE-NSML-16-7х14

Наконечник кабельный штифтовой НШМЛ 16-7х14 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных проводов сечением 16 мм2 с штифтовыми клеммами. Артикул tke-nsml-16-7х14 используется там, где важна прочность контакта и устойчивость к окислению.

Назначение и область применения

Этот наконечник применяется для создания разъёмных или постоянных электрических соединений между кабелем и оборудованием с штифтовыми клеммами. Подходит для установки на силовые цепи, распределительные щиты, автоматические выключатели, контакторы, частотные преобразователи и другие устройства с плоскими штырями. Часто встречается в промышленном оборудовании, системах управления и энергетике.

Технические характеристики

• Номинальное сечение кабеля: 16 кв.мм - рассчитан на провода из меди с таким же поперечным сечением;
• Форма контактной площадки: плоский штырь - обеспечивает плотный контакт с прямоугольными или плоскими клеммами;
• Длина втулки: длинная - позволяет надёжно зафиксировать многопроволочную жилу, снижает риск выпадения проводников;
• Защитное покрытие: лужёная оловом - предотвращает окисление меди, повышает долговечность контакта и улучшает проводимость;
• Максимальный рабочий ток: 85 А - допустимый ток при нормальных условиях эксплуатации;
• Совместим с: круглыми и многопроволочными проводниками - идеально подходит для гибких кабелей, используемых в движущихся механизмах.

Совместимость и монтаж

Наконечник НШМЛ 16-7х14 опрессовочный совместим с кабелями, имеющими внешний диаметр, соответствующий сечению 16 мм2. Для монтажа требуется специальный пресс-клещи с матрицей для штифтовых наконечников. Убедитесь, что инструмент имеет правильный размер - некорректная опрессовка приведёт к перегреву или потере контакта. После опрессовки проверьте механическую прочность соединения: провод не должен свободно двигаться внутри втулки.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках до 1000 В. Лужёное покрытие снижает риск возникновения переходного сопротивления, что является важным фактором безопасности. Применение в соответствии с ПУЭ и ГОСТ Р МЭК 60947-7-1 рекомендовано для промышленных объектов.

Преимущества

• Длинная втулка обеспечивает лучшее распределение усилия при опрессовке и минимизирует риск повреждения жил;
• Лужёное покрытие увеличивает срок службы контакта в условиях повышенной влажности и температурных колебаний;
• Плоская форма штыря гарантирует равномерный контакт с клеммой, исключает “игольчатые” точки нагрева;
• Совместимость с многопроволочными проводами делает его универсальным решением для гибких кабелей.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке;
• Работает только с медными проводами - несовместим с алюминием;
• Максимальный ток 85 А - не следует использовать в цепях выше этого значения даже при кратковременных нагрузках;
• Не подходит для высокочастотных или импульсных цепей без дополнительной оценки электромагнитной совместимости.

Примеры использования

• Подключение входных кабелей к частотному преобразователю;
• Соединение кабеля с клеммной колодкой в пульте управления станком;
• Запитка двигателя через контактор с плоскими штырями;
• Обустройство заземляющих соединений в щитовой с штифтовыми клеммами.

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает качество контакта;
• Используйте только пресс-клещи с матрицей, подходящей под тип НШМЛ; попытки затянуть клещами другого типа могут деформировать наконечник;
• Проверяйте посадочный диаметр штыря на клемме - он должен соответствовать внутреннему размеру наконечника (обычно 7–8 мм);
• После монтажа проведите термографический контроль - перегрев указывает на плохой контакт;
• Артикул tke-nsml-16-7х14 часто заменяет аналоги других брендов - сверьте габариты перед закупкой.
