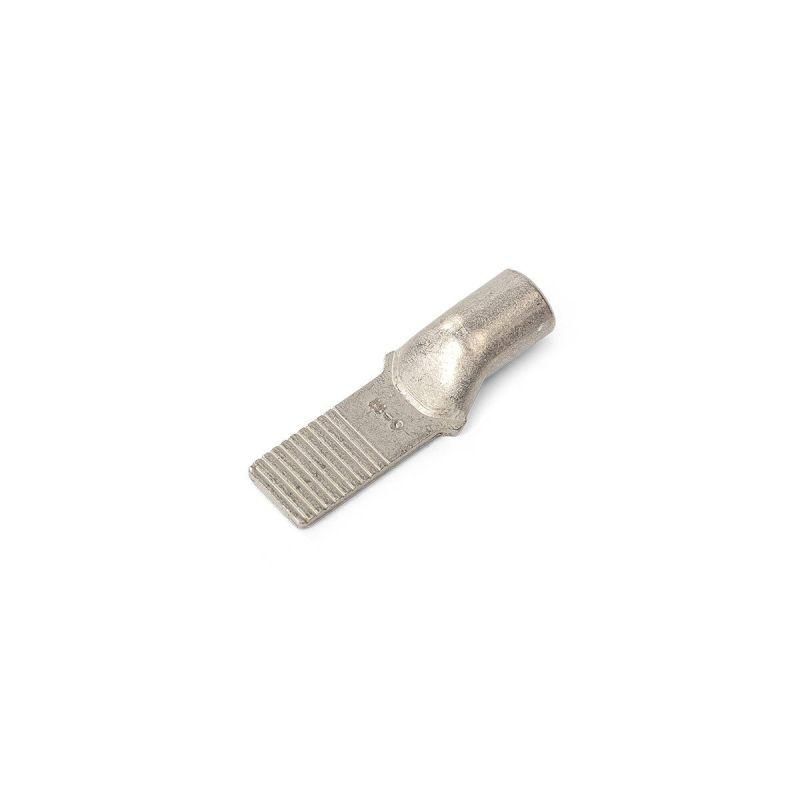

Наконечник кабельный штифтовой НШМЛ 6-11 медный луженый - 87460 КВТ

Наконечник кабельный штифтовой НШМЛ 6-11 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 6 мм2 методом опрессовки. Этот тип наконечника особенно удобен при подключении к узким клеммам автоматических выключателей и другим устройствам с ограниченным пространством.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 6-11 используется для создания прочного и долговечного соединения между медным проводом и контактными зажимами электрооборудования. Подходит для работы с автоматическими выключателями, контакторами, рубильниками и другими устройствами, где важна компактность и точность подключения. Применяется в распределительных щитах, на производстве, в системах управления и автоматизации.

Технические характеристики

• Поперечное сечение провода: 6 мм2 - соответствует стандартному сечению для токов до 50 А в условиях нормальной температуры.
• Форма контактной площадки: штыревая - обеспечивает плотную посадку в прямоугольных или круглых клеммах с минимальным зазором.
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность.
• Защитное покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает срок службы в условиях повышенной влажности и перепадов температур (климатическое исполнение Т2).
• Угол соединения: прямой - позволяет выполнять монтаж без изгибов, снижает риск механического напряжения на проводе.
• Исполнение фланца: узкое - идеально для установки в устройствах с узкими клеммными колодками, где обычные наконечники не помещаются.
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости - подходит как для однопроволочных, так и для многожильных кабелей.
• Рабочее напряжение: до 1 кВ - безопасно применять в сетях переменного и постоянного тока до этого предела.

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 6-11 требует обязательной опрессовки специальными матрицами. Для получения качественного соединения рекомендуется использовать гидравлические прессы КВТ с набором матриц, специально разработанных для этой серии - они обеспечивают шестигранную форму опрессии, которая гарантирует равномерное давление и максимальную механическую прочность. Диаметр трубной части рассчитан под стандартные жилы, поэтому перед монтажом проверьте соответствие сечения провода и внутреннего диаметра наконечника.

Безопасность и стандарты

Произведён в соответствии с требованиями к материалам и технологиям для электромонтажных изделий. Лужёное покрытие соответствует стандарту климатического исполнения Т2 - допускает работу в помещениях с повышенной влажностью и температурными колебаниями. Рабочее напряжение до 1 кВ соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 для коммутационных аппаратов.

Преимущества

• Высокая надёжность соединения благодаря шестигранной опрессии - исключает люфт и нагрев при нагрузках.
• Лужёное покрытие снижает риск коррозии даже в сложных условиях эксплуатации.
• Узкий фланец позволяет использовать наконечник там, где другие модели просто не поместятся - экономит место в щите.
• Совместимость с несколькими классами гибкости проводов - универсальное решение для различных типов кабелей.

Ограничения применения

• Не предназначена для использования с алюминиевыми проводами - только для меди.
• Требуется использование специальных матриц для опрессовки; попытки зажать её плоскогубцами или обычными клещами приведут к плохому контакту и перегреву.
• Не рекомендуется для частых демонтажей - после нескольких циклов разборки/сборки контакт может потерять герметичность и прочность.
• Не подходит для внешней установки без дополнительной защиты - хотя покрытие устойчиво к влаге, сам наконечник не имеет IP-защиты.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200, Schneider Electric Multi9.
• Монтаж силовых цепей на станках ЧПУ, где требуется компактное расположение клемм.
• Обвязка кабелей в распределительных щитах малого формата - например, в бытовых или офисных УЗО-щитах.
• Электрооборудование в пищевой промышленности - благодаря антикоррозийному покрытию подходит для помещений с регулярной мойкой оборудования.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно на длину трубной части наконечника - лишняя изоляция внутри вызывает плохой контакт.
• Проверяйте глубину запрессовки: провод должен полностью войти в трубку, а обжим должен находиться на переходе от трубки к фланцу.
• Для многожильных проводов используйте бандажную проволоку или термоусадку на конце жилы - это предотвращает выпадение отдельных проволочек при опрессовке.
• При замене наконечника всегда проверяйте состояние клеммы - грязь, оксиды или деформация могут свести на нет качество нового соединения.
• Артикул 87460 от КВТ - это часть стандартизованной серии НШМЛ; если вам нужны аналогичные решения для других сечений - обращайте внимание на номера серии НШМЛ с изменением числа после дефиса.
