Наконечник кабельный штифтовой НШМЛ 95-25 медный луженый - 87467 КВТ

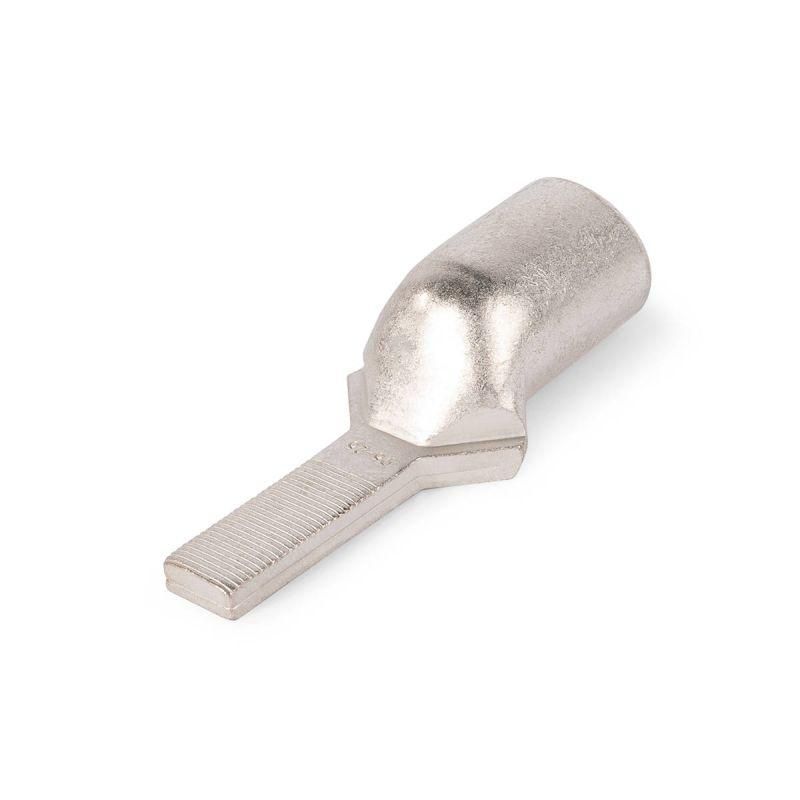

Наконечник кабельный штифтовой НШМЛ 95-25 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 95 мм2 с последующим подключением к клеммам аппаратов с узким контактом. Упакован по 50 штук, подходит для профессионального монтажа в распределительных щитах и на промышленном оборудовании.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 95-25 используется для оконцевания многожильных медных кабелей методом опрессовки. Применяется там, где требуется плотное и долговечное соединение с клеммами малой ширины - например, к автоматическим выключателям, контакторам, рубильникам и другим коммутационным устройствам. Подходит для силовых цепей до 1 кВ. Часто встречается в промышленных установках: на станках, конвейерах, пультах управления, в системах энергоснабжения зданий.

Технические характеристики

• Поперечное сечение проводника: 95 мм2
• Форма контактной площадки: штыревая - обеспечивает точное и компактное подключение
• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Защитное покрытие: олово-висмутовое лужение (класс «Т2») - защищает от коррозии, особенно в условиях повышенной влажности
• Угол соединения: прямой - удобен для вертикального и горизонтального монтажа
• Исполнение фланца: узкое - позволяет использовать в устройствах с ограниченным межклеммным расстоянием
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости - подходит как для твёрдых, так и для гибких многожильных кабелей
• Рабочее напряжение: до 1 кВ
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 95-25 требует использования специальных матриц для опрессовки. Производитель рекомендует применять матрицы с шестигранной формой, специально разработанные для серии КВТ. Они обеспечивают равномерную деформацию и надёжный контакт без повреждения жилы. Совместимы с гидравлическими прессами КВТ. Диаметр трубной части рассчитан под кабели сечением 95 мм2 - не используйте для меньших или больших сечений. Перед монтажом зачистите изоляцию точно на длину трубки наконечника, чтобы избежать перегрева и плохого контакта.

Безопасность и стандарты

Выполнено в соответствии с требованиями к климатическому исполнению «Т2» - устойчиво к воздействию влаги и температурным колебаниям в закрытых помещениях. Лужёное покрытие снижает риск окисления и увеличивает срок службы соединения. Соответствует нормам безопасности для электроустановок до 1 кВ. Не предназначено для открытого монтажа вне помещений без дополнительной защиты.

Преимущества

• Высокая проводимость благодаря меди марки М1 - минимизация потерь мощности
• Лужёное покрытие предотвращает коррозию даже в условиях повышенной влажности
• Узкий фланец позволяет монтировать в плотно укомплектованных щитах
• Совместимость с несколькими классами гибкости жил - универсальность для различных типов кабелей
• Стандартная форма штыря обеспечивает надёжный контакт с клеммами большинства бытовых и промышленных аппаратов

Ограничения применения

• Не применяется для алюминиевых кабелей - материал только медный
• Не допускается использование без пресса и подходящих матриц - попытки затяжки болтами приведут к повреждению контакта
• Не предназначен для внешней установки без герметизации - лужение защищает от влаги, но не от прямого воздействия осадков
• Не подходит для частых вибраций без дополнительной фиксации - возможна усталостная деформация

Примеры использования

• Подключение входного кабеля 95 мм2 к автомату в главном распределительном щите
• Оконцевание кабеля питания частотного преобразователя
• Присоединение к клеммам контактора в системе управления насосной станцией
• Запитка силового модуля на конвейере с ограниченным пространством между клеммами

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 95 мм2 должны полностью заполнять трубку наконечника
• Используйте только оригинальные матрицы КВТ - некорректная форма пресса вызывает трещины в медной трубке
• После опрессовки проверьте усилие: соединение не должно расшатываться при легком покачивании
• При работе в сыром помещении после монтажа можно дополнительно обработать место соединения антикоррозийной смазкой
• Храните упаковку с наконечниками в сухом месте - хотя они лужёные, длительное воздействие влаги может повредить покрытие
