Наконечник штифтовой плоский НШП-95 (50 шт.в уп.) | 50314 КВТ

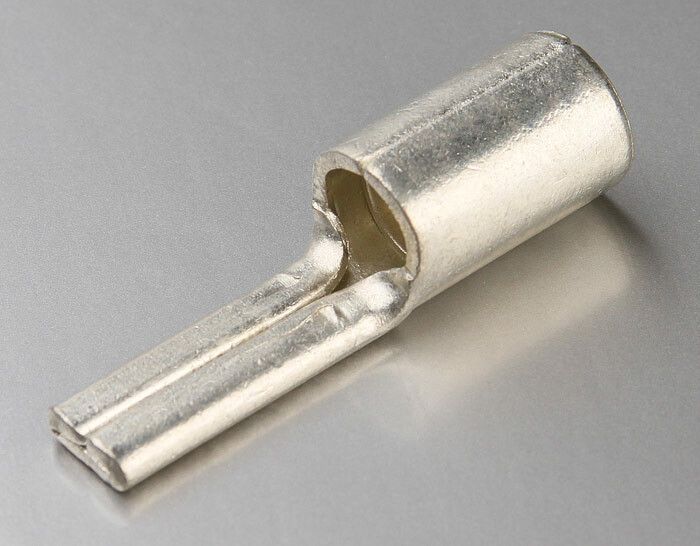

Наконечник штифтовой плоский НШП-95 КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 95 мм2 методом опрессовки. Этот элемент используется для подключения к клеммам автоматических выключателей и других компактных электрических устройств. Упакован по 50 штук, артикул 50314.

Назначение и область применения

Наконечник штифтовой плоский НШП-95 КВТ применяется для создания качественного электрического соединения между медным кабелем и контактными клеммами оборудования. Подходит там, где требуется плотная фиксация в узком пространстве - например, при подключении к выводам автоматических выключателей, рубильников, контакторов или распределительных щитов с ограниченной шириной клеммы. Штыревая форма позволяет легко вставлять наконечник в зажимы без необходимости поворота.

Технические характеристики

• Номинальное сечение проводника: 95 мм2
• Номинальное напряжение: 35 кВ
• Материал: медь марки М1 (электротехническая, высокой проводимости)
• Покрытие: лужёное (олово-висмутовое - защищает от коррозии и снижает переходное сопротивление)
• Форма контактной площадки: штыревая (угол соединения 180°)
• Диаметр внешний: 19,8 мм
• Диаметр внутренний: 13,7 мм - соответствует сечению 95 мм2
• Способ монтажа: опрессовка (не требует пайки)
• Тип проводника: многожильный
• Количество монтажных отверстий: 1
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки
• Цвет: серый
• Стандарт: DIN 46230

Совместимость и монтаж

Наконечник штифтовой плоский НШП-95 КВТ совместим с кабелями из многожильной меди сечением 95 мм2. Для монтажа необходима гидравлическая или механическая опрессовка с матрицей, подходящей под диаметр 19,8 мм. Обязательно используйте инструмент с регулировкой усилия - перегрузка может деформировать трубку, недостаточное давление - снизить надёжность контакта. Смотровое отверстие помогает убедиться, что жила полностью вошла в трубчатую часть до упора. После опрессовки проверьте герметичность соединения - покрытие сохраняет целостность даже при вибрациях.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46230, который гарантирует соответствие геометрии, механической прочности и электрической проводимости. Лужёное покрытие обеспечивает безопасную работу в условиях повышенной влажности, а номинальное напряжение 35 кВ допускает применение в средних и высоких напряжениях. Соответствует требованиям безопасности ГОСТ Р 50030.2 и IEC 60947-1 для коммутационных аппаратов.

Преимущества

• Монолитная трубка благодаря сварному шву на участке скругления - исключает расслоение при нагрузках
• Поперечные насечки внутри трубы увеличивают механическое сцепление с жилой, предотвращают её проскальзывание
• Лужёное покрытие снижает окисление, продлевает срок службы в агрессивной среде
• Смотровое отверстие упрощает контроль качества монтажа без разборки
• Высокая теплопроводность меди обеспечивает минимальные потери энергии и нагрев

Ограничения применения

Не предназначается для одножильных проводов - возможна потеря контакта из-за отсутствия достаточного числа жил для равномерного распределения давления при опрессовке. Не рекомендуется использовать в системах с частыми ударными нагрузками без дополнительной фиксации. Не подходит для алюминиевых кабелей - материал корпуса и покрытие рассчитаны исключительно на медь. Температурный режим работы ограничен диапазоном, указанным в нормативах DIN 46230 - не превышать +105 C длительно.

Примеры использования

• Подключение силового кабеля 95 мм2 к входным клеммам автомата типа АВВ S200 или Schneider Masterpact
• Заводское подсоединение к выходным клеммам частотных преобразователей с узкими зажимами
• Работа в распределительных щитах промышленных линий, где важна компактность и долговечность соединений
• Обслуживание цепей управления в химических производствах - лужёное покрытие устойчиво к пару и агрессивным газам

Практические советы

• Перед монтажом удалите изоляцию точно на длину трубки - не более 1–2 мм лишнего, чтобы не нарушить герметичность
• Выбирайте матрицу для опрессовки, указанную производителем инструмента для сечения 95 мм2 и диаметра 19,8 мм
• Проверяйте глубину запрессовки через смотровое отверстие - жила должна доходать до дна трубки
• Не используйте пассатижи или обычные клещи - только профессиональный пресс с правильной формой пуансона
• Храните в сухом месте - хотя покрытие защищено, длительное воздействие влаги может вызвать помутнение луда
• При замене старого наконечника - всегда проверяйте диаметр клеммы: 19,8 мм - типовой размер, но некоторые устройства имеют меньшие зажимы
