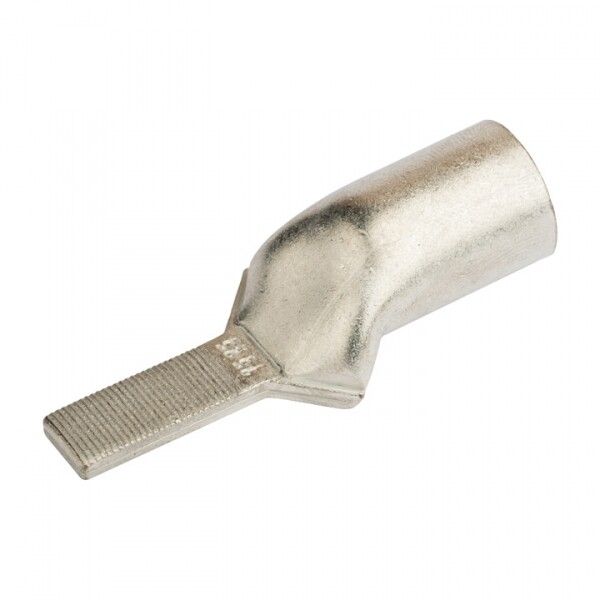

Наконечник штифтовой медный луженый НШМЛ-95-9-25 | nshml-95-9-25 EKF

Наконечник штифтовой медный луженый НШМЛ-95-9-25 от EKF серии PROxima предназначен для надёжного соединения многожильных проводов сечением 95 мм2 с штифтовыми контактами. Лужёное покрытие защищает от окисления, продлевая срок службы в условиях повышенной влажности или длительной эксплуатации.

Назначение и область применения

Наконечник штифтовой медный луженый НШМЛ-95-9-25 используется для присоединения силовых проводов к клеммам, штыревым контактам или зажимам с фиксацией через штифт. Подходит для монтажа на оборудовании, где требуется высокая токопроводящая способность и устойчивость к коррозии: распределительные щиты, частотные преобразователи, контакторы, сварочные аппараты, промышленные станки.

Технические характеристики

• Поперечное сечение провода: 95 мм2 - обеспечивает передачу больших токов без перегрева;
• Материал: медь - высокая электропроводность и механическая прочность;
• Покрытие: лужёное - предотвращает окисление меди, особенно важно при хранении и работе во влажной среде;
• Цветовая кодировка: серый - соответствует стандартным цветовым обозначениям для сечений 95 мм2;
• Тип: штифтовой - позволяет закрепить провод через штифт, исключая необходимость в болтах или гайках;
• Количество крепежных отверстий: 0 - не требует дополнительного крепления, фиксируется только через штифт;
• Угол соединения: специальный - оптимизирован для удобного подключения в ограниченном пространстве.

Совместимость и монтаж

Наконечник штифтовой медный луженый НШМЛ-95-9-25 совместим с штифтовыми контактами, имеющими подходящий диаметр штыря. Для правильного монтажа:

• Зачистите изоляцию провода на длину, равную длине гильзы наконечника - не более и не менее;
• Используйте обжимной инструмент с матрицей, рассчитанной на сечение 95 мм2 и тип “штифтовой”;
• Обжим должен быть плотным - проверьте, чтобы жилы не выступали из гильзы и не были повреждены;
• Не используйте плоскогубцы - они не обеспечивают нужного давления и деформируют контакт.

Преимущества

• Лужёная поверхность снижает риск окисления - особенно актуально при хранении на складе или в помещениях с высокой влажностью;
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения;
• Отсутствие крепёжных отверстий упрощает установку и исключает возможность ослабления соединения;
• Серый цвет легко идентифицируется при визуальном контроле - снижает вероятность ошибки при сборке.

Ограничения применения

• Не применяйте для одножильных проводов - наконечник рассчитан на многожильные;
• Не допускается использование с резьбовыми клеммами - отсутствуют отверстия для болтов;
• Работает только с штифтовыми контактами; не подходит для клеммных колодок с винтовым зажимом;
• Не рекомендован для постоянного погружения в воду - хотя лужение защищает от окисления, IP-класс защиты не указан и не гарантируется.

Примеры использования

• Подключение выходных кабелей к частотному преобразователю EKF PowerFlex;
• Присоединение силового кабеля к контактору в щите управления цеховой линией;
• Фиксация провода к штифту заземления в промышленном электрооборудовании;
• Соединение вводного кабеля 95 мм2 с автоматическим выключателем типа EKF PROxima.

Практические советы

• Перед монтажом проверьте диаметр штифта - он должен точно входить в трубчатую часть наконечника без люфта;
• Если провод слишком жесткий, слегка распушите жилы перед обжимом - так лучше заполнится гильза;
• После обжима проверьте прочность соединения легким рывком - если провод вытягивается, замените инструмент или матрицу;
• Храните наконечник штифтовой медный луженый НШМЛ-95-9-25 в сухом месте - даже лужёные детали могут терять качество при долгом воздействии соли или агрессивных паров.
