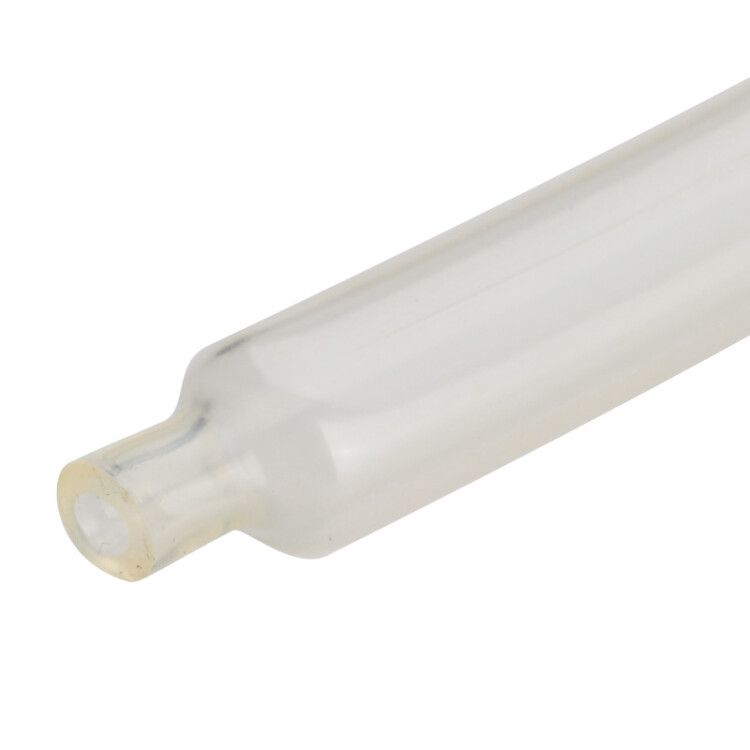

Трубка термоусаживаемая ТТК-(3:1)-30/10 прозрачная | 61209 КВТ

Трубка термоусадочная клеевая ТТК(3:1)-30/10 прозрачная от КВТ предназначена для надёжной герметизации, изоляции и защиты от коррозии электрических соединений. Благодаря коэффициенту усадки 3:1 и клеевому слою, она плотно облегает провода и кабели, обеспечивая визуальный контроль после монтажа. Артикул 61209 подходит для работ в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Трубка термоусадочная клеевая ТТК(3:1)-30/10 прозрачная используется для герметизации и изоляции электрических соединений в электроэнергетике, телекоммуникациях и промышленном оборудовании. Применяется при монтаже кабельных ответвлений, заделках, муфт и других мест, где требуется защита от влаги, пыли и коррозии. Прозрачный материал позволяет визуально контролировать качество соединения после усадки.

Технические характеристики

• Наружный диаметр до усадки: 30 мм
• Диаметр после усадки: 10 мм
• Коэффициент усадки: 3:1
• Толщина стенки после усадки: 1 мм
• Рабочий температурный диапазон: от –55 C до +125 C
• Номинальное напряжение: 1 кВ
• Подходящее поперечное сечение проводов: 12–27 мм2
• Материал: полиолефин без галогенов
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности
• Цвет: прозрачный
• Форма поставки: нарезка по 1 метру
• Нормативный документ: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка термоусадочная клеевая ТТК(3:1)-30/10 прозрачная совместима с любыми проводниками, имеющими диаметр до 10 мм после усадки. Для монтажа необходим источник тепла: высокотемпературный фен серии ТТ, пропановая горелка ПГ или портативная бутановая горелка «КВТ». Нагрев следует выполнять равномерно, начиная с центра и двигаясь к краям, чтобы избежать образования воздушных пузырей. Усадка происходит за несколько секунд - клей расплавляется, вытесняет воздух и заполняет микронеровности поверхности.

Безопасность и стандарты

Материал соответствует требованиям ТУ 2247-021-97284872-2006. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве или возгорании. Номинальное напряжение 1 кВ обеспечивает безопасную работу в сетях низкого напряжения. Температурный диапазон –55…+125 C делает её пригодной для эксплуатации в суровых климатических условиях.

Преимущества

• Высокий коэффициент усадки 3:1 позволяет использовать одну трубку для широкого диапазона диаметров проводов
• Клеевой слой создаёт герметичное соединение без необходимости дополнительного герметика
• Прозрачность позволяет проверить целостность контакта и отсутствие повреждений после монтажа
• Полиолефин устойчив к химическим воздействиям, влаге и старению
• Не содержит галогенов - экологически безопаснее при утилизации и аварийных ситуациях

Ограничения применения

• Не рекомендуется применять для соединений с диаметром более 10 мм после усадки - трубка не сможет полностью обхватить поверхность
• Не предназначена для постоянного погружения в жидкости - хотя герметична, долговременный контакт с водой может вызвать просачивание через микроскопические дефекты
• Не подходит для монтажа в зонах с механическими нагрузками выше допустимых для полиолефина - при ударах или трении возможны повреждения
• Требуется точный контроль температуры при нагреве - перегрев может привести к оплавлению или деформации

Примеры использования

• Заделка соединений между силовым кабелем и устройством управления
• Защита клеммных колодок в уличных щитах
• Изоляция ответвлений в системах освещения и сигнализации
• Герметизация муфт в телекоммуникационных кабелях
• Обработка мест присоединения антенного кабеля к оборудованию

Практические советы

• Перед монтажом очистите поверхность провода от грязи, жира и оксидов - это повысит адгезию клея
• Выбирайте длину трубки с запасом: минимум 10–15 см больше зоны соединения, чтобы обеспечить надёжное перекрытие
• При работе в холодной среде предварительно согрейте трубку до комнатной температуры - это улучшит процесс усадки
• Учитывайте посадочный диаметр 10 мм - если провод после скрутки или спайки имеет больший диаметр, используйте другую модель
• Для массового монтажа удобно использовать фены серии ТТ - они обеспечивают равномерный прогрев и быстрый результат
