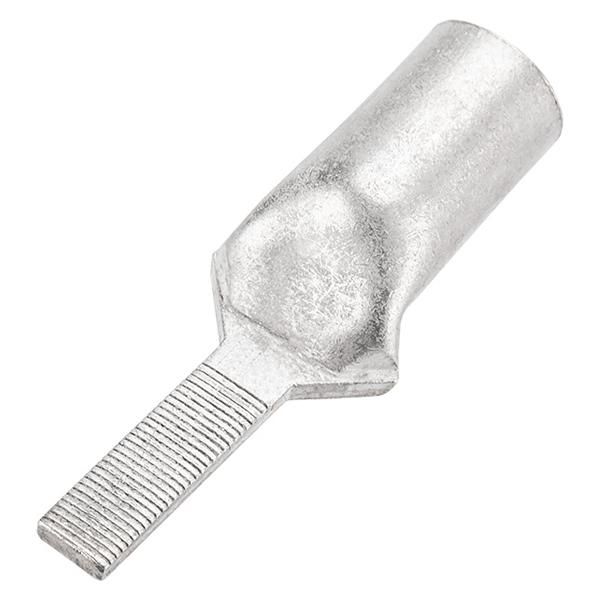

Наконечник кабельный штифтовой НШМЛ 95-9х25 опрес. (уп.10шт) TOKOV ELECTRIC TKE-NSML-95-9х25

Наконечник кабельный штифтовой НШМЛ 95-9х25 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных кабелей сечением до 95 мм2 с штифтовыми контактами. Артикул tke-nsml-95-9х25 используется в силовых цепях, где важна устойчивость к вибрации и высокий ток.

Назначение и область применения

Наконечник НШМЛ 95-9х25 применяется для оконцевания многопроволочных медных проводов перед подключением к болтовым зажимам, клеммным колодкам или штифтам оборудования. Подходит для установки на силовые кабели в распределительных щитах, пультах управления, сварочном оборудовании, промышленных станках и системах автоматизации.

Технические характеристики

• Номинальное сечение кабеля: 95 мм2 - соответствует медному проводнику из 48–60 жил диаметром около 1,6 мм каждая.
• Максимальный рабочий ток: 260 А - обеспечивает безопасную работу при нагрузках, близких к пределу для средних и крупных промышленных устройств.
• Форма контактной площадки: плоский штырь - позволяет плотно фиксироваться в гнездовой клемме без перекоса.
• Конструкция втулки: длинная - увеличивает площадь опрессовки, повышает механическую прочность и снижает риск выскальзывания провода.
• Защитное покрытие: лужённая оловом поверхность - защищает от окисления, улучшает проводимость и облегчает сборку в условиях повышенной влажности.
• Совместимость: подходит для круглых и многопроволочных проводников - не требует специальной подготовки жил.

Совместимость и монтаж

Наконечник НШМЛ 95-9х25 опрессовочный совместим с пресс-клещами для опрессовки штифтовых наконечников. Для правильного монтажа используйте матрицу с размером, подходящим под 95 мм2. Убедитесь, что провод полностью вошёл в втулку - край жилы должен быть заподлицо с входом. После опрессовки проверьте герметичность соединения: не должно быть видно проволочек или люфта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228-1. Лужёное покрытие исключает образование оксидной плёнки, которая может вызвать нагрев контакта. Применение в сетях переменного тока до 1000 В и постоянного тока до 1500 В допускается при соблюдении условий по току и температуре окружающей среды.

Преимущества

• Увеличенная длина втулки обеспечивает более равномерное распределение усилия при опрессовке - меньше риска повредить жилы.
• Плоская форма штыря гарантирует точное попадание в клемму, даже при частых вибрациях.
• Оловянное покрытие продлевает срок службы в агрессивных средах - например, на производствах с высокой влажностью или химическими испарениями.
• Не требует пайки - экономит время при массовом монтаже.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Работает только с медными кабелями - несовместима с алюминием.
• Максимальный ток 260 А действителен при температуре до +40C; при более высоких температурах требуется снижение нагрузки.
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие защищено от коррозии, сама конструкция не имеет IP-защиты.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям.
• Запитка конвейерных лент через клеммные блоки в пищевой промышленности.
• Соединение кабелей питания в щитах автоматического управления насосными станциями.
• Монтаж в системах сварки с импульсным режимом - где важна стабильность контакта при больших токах.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает надёжность.
• Выбирайте пресс-клещи с регулировкой давления - слишком слабый или сильный удар приведёт к плохому контакту.
• Проверяйте посадочный диаметр штифта в вашей клемме - он должен соответствовать внешнему размеру штыря наконечника (обычно 9–10 мм).
• После монтажа протестируйте соединение тепловизором или термопарой - перегрев указывает на плохой контакт.
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при длительном воздействии влаги.
