Наконечник штыревой плоский 95 мм.кв. 13х25мм. | 2L1 DKC ДКС

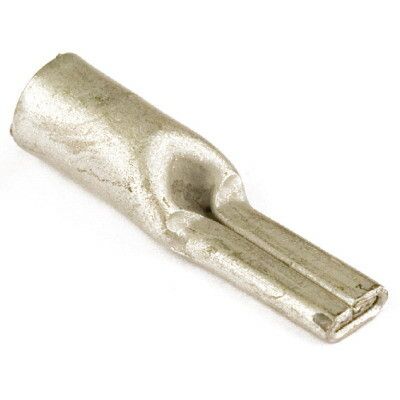

Наконечник штыревой плоский 95 мм2 13х25 мм (НШП) от DKC - это неизолированный силовой наконечник для надёжного соединения многожильных медных проводников с клеммами и шинами. Артикул 2l1 подходит для высокотоковых цепей в промышленном оборудовании, где важна стабильность контакта и долговечность.

Назначение и область применения

Наконечник штыревой плоский 95 мм2 13х25 мм (НШП) используется для оконцевания зачищенных многожильных проводов из меди или алюминия перед подключением к болтовым зажимам, шинным системам или клеммным колодкам. Применяется в распределительных щитах, на трансформаторах, в частях силовых цепей станков, конвейеров, сварочных установок и других устройствах с большими токами нагрузки.

Технические характеристики

• Поперечное сечение: 95 мм2 - рассчитан на ток до 280–300 А (при температуре +40 C, согласно ГОСТ 7385)
• Форма контактной площадки: штыревая - обеспечивает плотное прилегание к круглому отверстию клеммы
• Размер контактной части: 13×25 мм - соответствует стандартному шагу болтовых соединений
• Материал: электротехническая медь - высокая проводимость и термостойкость
• Покрытие: лужёное (с висмутом) - повышает антикоррозийную устойчивость и снижает переходное сопротивление
• Тип проводника: многожильный - совместим с мягкими, гибкими проводами
• Угол соединения: прямолинейный - позволяет сохранить компактность сборки
• Изоляция: отсутствует - требуется дополнительная изоляция после монтажа

Совместимость и монтаж

Наконечник штыревой плоский 95 мм2 13х25 мм (НШП) совместим с любыми клеммами, имеющими отверстие диаметром 13 мм и подходящую ширину для платформы 25 мм. Для монтажа:

• Зачистите провод на длину, равную глубине втулки (не менее 25 мм)
• Не используйте инструмент с острыми кромками - он может повредить жилы
• Обжимайте специальным прессом с матрицей для штыревых наконечников 95 мм2
• Проверьте качество обжима: жила должна быть плотно фиксирована, без люфта
• После монтажа затяните болт моментом 35–45 Нм (для медных клемм)

Артикул 2l1 не требует формовки жилы благодаря точной геометрии втулки - это экономит время при массовом монтаже.

Преимущества

• Лужёное покрытие с висмутом снижает риск окисления даже в условиях повышенной влажности
• Отжиг меди делает материал более пластичным - исключает трещины при обжиме
• Стандартные размеры обеспечивают универсальность - подходит к большинству промышленных клемм
• Высокая теплопроводность меди минимизирует нагрев в месте соединения
• Наличие сертифицированной серии Quadro гарантирует соответствие требованиям безопасности

Ограничения применения

• Не предназначена для одножильных проводов - возможен перегиб и обрыв жил
• Не рекомендуется использовать в местах постоянного механического воздействия без дополнительной защиты
• Не подходит для алюминиевых проводов без применения специальной пасты против оксидации
• Отсутствие изоляции требует обязательного использования термоусадки, изоленты или кожуха после монтажа
• Не применяйте в средах с агрессивными химическими веществами - луда может разрушаться

Примеры использования

• Подключение входного кабеля 95 мм2 к главной шине PE в распределительном щите
• Соединение выводов силового преобразователя с медной шиной
• Присоединение кабеля питания к клеммнику на станке ЧПУ
• Заземление оборудования в промышленных цехах

Практические советы

• Перед обжимом проверьте, что диаметр зачищенного провода соответствует втулке - слишком тонкий провод вызывает плохой контакт
• Для алюминиевых проводов обязательно используйте антиоксидантную пасту (например, КЭ-1) - иначе контакт будет греться
• После монтажа проверьте температуру соединения через 1–2 часа работы - перегрев указывает на плохой обжим
• Храните наконечники в сухом помещении - даже лужёные поверхности могут окисляться при длительном контакте с влагой
• Артикул 2l1 от DKC совместим с другими изделиями серии Quadro - можно собирать унифицированные системы
