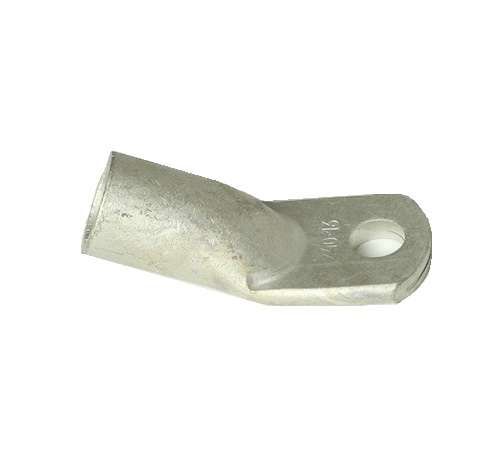

Наконечник луженый ТМЛ 95-12-15 УХЛ3 опрес. медн. CuPRO КЗОЦМ 558012

Наконечник луженый медный ТМЛ 95-12-15 Т2 опрессовочный от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 95 мм2 через опрессовку. Этот наконечник обеспечивает устойчивый электрический контакт даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник луженый медный ТМЛ 95-12-15 Т2 опрессовочный используется для оконцевания жил медных кабелей и проводов перед подключением к зажимам, шинам или другим элементам электрической цепи. Применяется в силовых распределительных устройствах, на станках, в щитах управления, на промышленном оборудовании и в системах с высокими токовыми нагрузками.

Технические характеристики

• Сечение жилы: 95 мм2 - соответствует кабелям с таким же поперечным сечением медной жилы;
• Материал: медь марки М2 - обеспечивает высокую электропроводность и механическую прочность;
• Покрытие: лужение (олово) - предотвращает окисление, снижает переходное сопротивление, упрощает последующую пайку;
• Диаметр отверстия: 13 мм - совместим с болтами или шпильками диаметром до 12–13 мм;
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке, исключает деформацию контакта;
• Диапазон рабочих температур: от –70 C до +45 C - работает в холодных помещениях и на открытых участках при умеренных температурах;
• Способ монтажа: опрессовка - требует специального инструмента для создания герметичного соединения.

Совместимость и монтаж

Наконечник ТМЛ 95-12-15 Т2 опрессовочный совместим с медными жилами точно 95 мм2. Для монтажа требуется гидравлический или механический пресс с матрицей, подходящей под этот тип наконечника. Не используйте клещи без регулировки давления - это приведёт к плохому контакту или повреждению металла. После опрессовки проверьте качество соединения: металл не должен треснуть, а контактная часть должна плотно охватывать жилу без зазоров.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-84 для медных наконечников. Лужение выполняется по технологии электрохимического осаждения, что гарантирует однородность покрытия и долговечность. Наконечник не содержит свинца и других запрещённых компонентов, соответствует нормам RoHS.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимизирует потери энергии;
• Защита от коррозии благодаря слою олова - увеличивает срок службы в агрессивных средах;
• Улучшенная паяемость - удобно дорабатывать соединение при необходимости;
• Атмосферостойкость - сохраняет целостность при колебаниях влажности и температуры;
• Производство на заводе КЗОЦМ - контроль качества на всех этапах, включая химический состав меди и толщину лужения.

Ограничения применения

• Не применяется для алюминиевых жил - отличается коэффициентом теплового расширения, возможна потеря контакта;
• Работает только при температурах до +45 C - при более высоких значениях возрастает риск нагрева и старения материала;
• Не рекомендован для частых вибраций без дополнительной фиксации - возможно ослабление контакта;
• Требуется точный подбор инструмента для опрессовки - использование неподходящих матриц приведёт к браку.

Примеры использования

• Подключение мощных двигателей в промышленных установках;
• Соединение кабелей питания в распределительных щитах с током выше 200 А;
• Присоединение заземляющих проводников к шинам заземления;
• Монтаж в холодильных камерах и на открытых площадках при низких зимних температурах.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте инструмент с матрицей, указанной производителем для ТМЛ 95-12-15 Т2 - например, для этого наконечника нужна матрица с размером 12–15 мм;
• Проверяйте диаметр отверстия (13 мм) перед установкой болта - он должен входить свободно, без усилия;
• При работе в сырых местах дополнительно смажьте контактную поверхность антикоррозийной пастой после монтажа;
• Артикул 558012 от КЗОЦМ - единственный вариант в этой серии с такими параметрами; аналоги других брендов могут иметь другие допуски по толщине стенки или форме.
