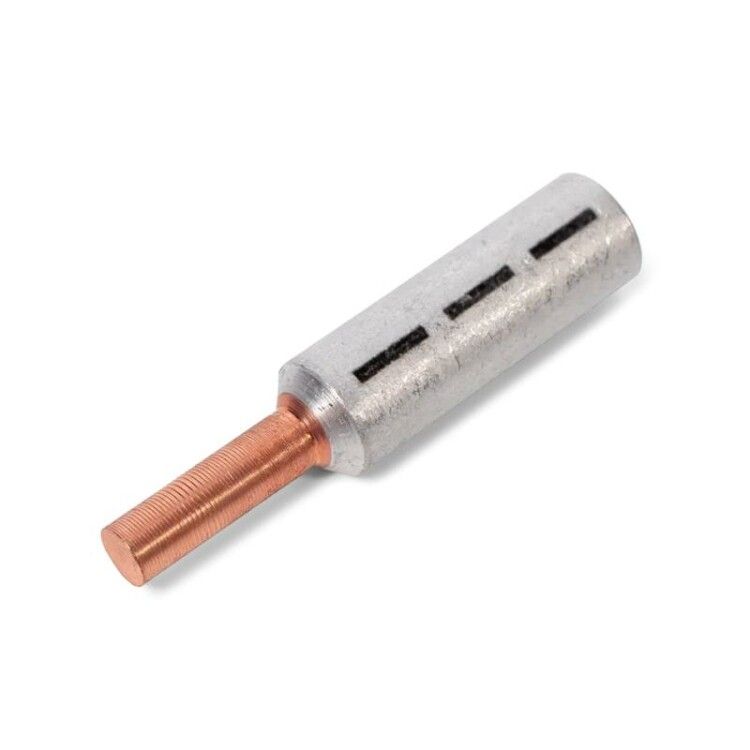

Наконечник кабельный штыревой алюмомедный НШАМ 185 (5 шт. в уп.) | 89238 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ 185 от КВТ предназначен для надёжного оконцевания алюминиевых и сталеалюминиевых проводов с последующим подключением к клеммам автоматических выключателей и другим устройствам с узкими контактными зажимами. Артикул 89238 обеспечивает прямую совместимость с проводами СИП без дополнительных переходников.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ 185 используется для оконцевания алюминиевых и сталеалюминиевых кабелей сечением 185 мм2. Применяется там, где требуется прямое подключение к клеммам с малой шириной - например, к автоматическим выключателям, рубильникам, контакторам. Особенно эффективен при работе с проводами СИП: позволяет избежать использования ответвителей, перемычек или медных переходников.

Технические характеристики

• Номинальное поперечное сечение: 185 мм2 - подходит для токов до 400–500 А в зависимости от условий прокладки
• Материал: алюминий марки АД1 (электротехнический) и медь марки М1 - сочетание снижает риск электрохимической коррозии
• Форма поперечного сечения: круглая/секторная - обеспечивает плотную посадку на проводе любого типа, включая многопроволочные
• Рабочее напряжение: до 1 кВ - соответствует требованиям для сетей 0,4 кВ и выше
• Соединение металлов: фрикционная сварка - создаёт молекулярный контакт между алюминием и медью, исключающий ослабление соединения со временем
• На трубной части нанесена разметка - указывает точное место и количество необходимых опрессовок

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ 185 совместим с проводами следующих типов:

• Сталеалюминиевые (СА, САС)
• Алюминиевые однопроволочные и многопроволочные
• Провода СИП-1, СИП-2, СИП-4 (без зачистки жилы - можно вставлять прямо)

Для монтажа используйте гидравлический пресс с матрицей, подходящей под сечение 185 мм2. Опрессовку выполняйте строго по разметке на трубе - обычно 2–3 канавки. Убедитесь, что глубина запрессовки полностью покрывает жилу, но не задевает изоляцию. После монтажа проверьте механическую прочность - попробуйте слегка потянуть провод; он не должен выскальзывать.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ 185 соответствует требованиям ГОСТ 7385 и IEC 60947-1. Работает в температурном диапазоне от –50C до +70C. Конструкция исключает образование щелей между металлами, что предотвращает перегрев при больших нагрузках. Соответствует нормам безопасности для установки в распределительных устройствах и на воздушных линиях.

Преимущества

• Устраняет необходимость в медных переходниках - экономит время и стоимость монтажа
• Фрикционная сварка гарантирует долговечный контакт без окисления
• Разметка на трубе уменьшает вероятность ошибки при опрессовке
• Поддерживает прямое подключение СИП - снижает число соединений и точки отказа
• Высокая механическая прочность - выдерживает вибрации и динамические нагрузки

Ограничения применения

• Не применяется для медных проводов - материал рассчитан только на алюминий и сталеалюминий
• Не рекомендован для частых демонтажей - после нескольких циклов затяжки/ослабления клеммы возможна деформация
• Не подходит для высокочастотных или импульсных систем - из-за эффекта кожи в алюминии
• Требует обязательного использования пресса - нельзя использовать клещи или плоскогубцы

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите дома
• Присоединение алюминиевой жилы к клемме автомата в промышленном щите управления
• Завершение фазного провода на столбе перед вводом в здание
• Обустройство силовой линии на конвейере или насосной станции с использованием алюминиевого кабеля

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевой жилы - используйте специальную щётку или наждак
• Выбирайте пресс с матрицей, точно соответствующей сечению 185 мм2 - недостаточное давление вызовет плохой контакт
• Не допускайте перекоса при вставке провода - он должен войти до упора, чтобы разметка совпадала с границей опрессовки
• Проверяйте соответствие диаметра штыря и внутреннего размера клеммы - если штырь слишком тонкий, возможно люфт и нагрев
• Для длительной работы в условиях повышенной влажности дополнительно смажьте контактную поверхность антикоррозийной пастой (например, Контактол)
