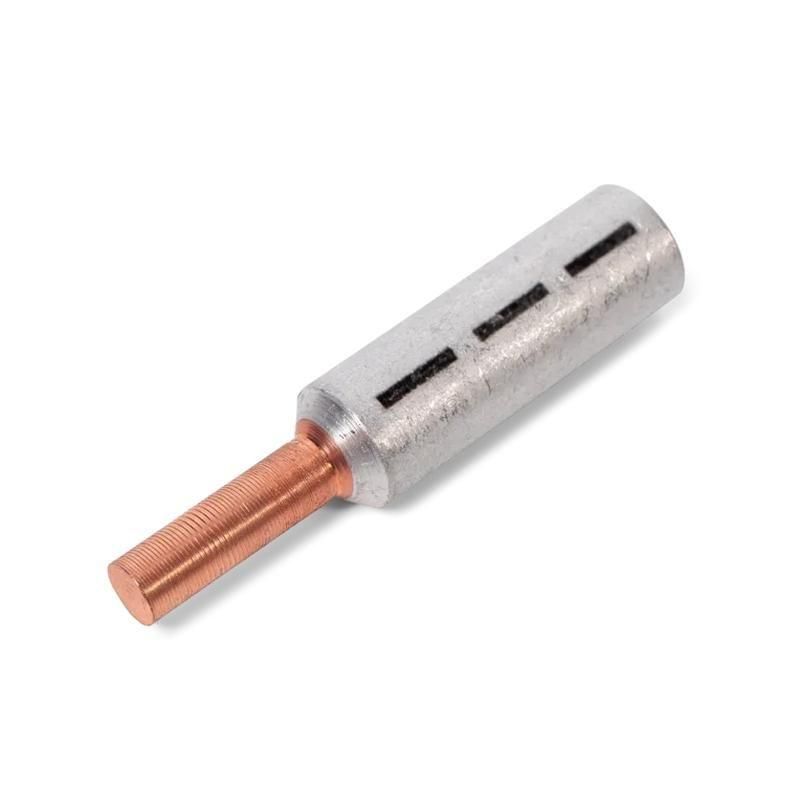

Наконечник кабельный штыревой алюмомедный НШАМ 70 (5 шт. в уп.) | 89234 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ 70 КВТ предназначен для надёжного оконцевания алюминиевых и сталеалюминиевых проводов с последующим подключением к клеммам автоматических выключателей и другим устройствам с узкими контактными зажимами. Бренд КВТ обеспечивает соответствие изделия требованиям промышленной электромонтажной практики, а артикул 89234 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ 70 КВТ используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 70 мм² перед их подключением к оборудованию с компактными клеммами — например, автоматическим выключателям, контакторам, рубильникам. Особенно актуален для работы с проводами СИП, где требуется прямое подключение без переходников или дополнительных элементов. Применяется в распределительных устройствах, на ЛЭП, в промышленных щитах и объектах энергообеспечения.

Технические характеристики

• Номинальное поперечное сечение: 70 мм² — соответствует проводам из алюминия или сталеалюминиевым жилам указанного сечения;
• Материал: алюминий марки АД1 и медь марки М1 — сочетание обеспечивает хорошую проводимость и механическую прочность;
• Форма поперечного сечения: круглая внутри, секторная снаружи — позволяет плотно входить в узкие клеммы и сохранять контактную площадь;
• Рабочее напряжение: до 1 кВ — рассчитан на использование в сетях низкого напряжения;
• Соединение материалов: фрикционная сварка — создаёт молекулярный контакт между алюминием и медью, исключающий электрохимическую коррозию;
• На трубной части нанесена разметка — указывает точное положение и количество необходимых опрессовок для надёжного соединения.

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ 70 КВТ совместим с проводами типа СИП, а также любыми алюминиевыми и сталеалюминиевыми жилами сечением 70 мм². Для установки требуется специальный пресс для опрессовки с матрицей, подходящей под форму наконечника. Убедитесь, что глубина захода провода в трубку полностью соответствует меткам на корпусе — это гарантирует минимальное сопротивление и долговечность соединения. После опрессовки проверьте герметичность и отсутствие трещин на поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при работе в сетях до 1 кВ. Конструкция исключает риск перегрева благодаря однородному металлическому контакту между алюминием и медью, достигнутому методом фрикционной сварки. Отсутствуют острые края, снижающие риск повреждения изоляции при монтаже. Соответствует общепринятым нормам для промышленных наконечников, однако сертификация по ГОСТ или ТУ не указана в предоставленных данных — рекомендуется запросить документацию у поставщика при использовании в ответственных системах.

Преимущества

• Объединяет два металла — алюминий и медь — без использования болтовых соединений, что исключает ослабление контакта со временем;
• Позволяет напрямую подключать провода СИП к автоматам, экономя время и материалы;
• Разметка на трубке упрощает контроль качества опрессовки даже при массовой сборке;
• Высокая механическая прочность за счёт фрикционной сварки — соединение не разрушается при вибрациях и нагрузках;
• Подходит для условий повышенной влажности и температурных колебаний — материал АД1 и М1 устойчив к коррозии в средних условиях.

Ограничения применения

• Не предназначено для многожильных медных проводов — только для алюминиевых и сталеалюминиевых жил;
• Не допускается применение с сечениями меньше или больше 70 мм² — возможен перегрев или плохой контакт;
• Не следует использовать в цепях постоянного тока выше 1 кВ — изделие рассчитано только на переменный ток до этого значения;
• Не рекомендовано для открытого монтажа в агрессивных химических средах — хотя металл устойчив, длительный контакт с кислотами или солями может вызвать коррозию.

Примеры использования

• Подключение СИП-провода от воздушной линии к входному автомату в распределительном щите дома или коттеджа;
• Оконцевание алюминиевой жилы в промышленном щите управления насосной станцией;
• Присоединение силового провода к контактору на конвейере с питанием 380 В;
• Замена старых медных наконечников на алюминиевые провода в модернизированных сетях без замены всей системы.

Практические советы

• Перед опрессовкой удалите оксидную плёнку с алюминиевой жилы — используйте специальную щётку или абразивную бумагу;
• Выбирайте пресс с матрицей, соответствующей форме наконечника — секторная форма требует именно такой формы пуансона;
• Проверяйте глубину запрессовки по разметке — недостаточное давление снижает срок службы, избыточное — деформирует трубку;
• После монтажа проверяйте усилие затяжки в клемме — не переусердствуйте, чтобы не повредить медную часть;
• При замене наконечника всегда сравнивайте артикул 89234 и бренд КВТ — аналоги других производителей могут отличаться по геометрии и качеству сварки.
