Наконечник кабельный ТМ 50-10-11 медный ГОСТ 7386-80 | Б0062581 ЭРА

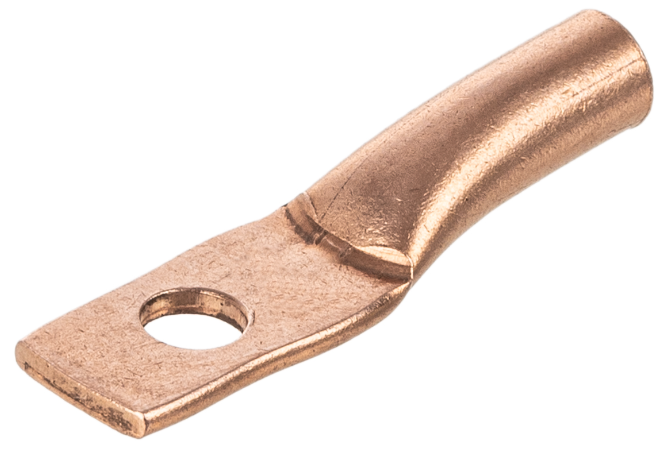

Наконечник кабельный медный ТМ 50-10-11 ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 50 мм2 и последующего подключения к шинам и клеммам оборудования. Артикул б0062581 соответствует требованиям ГОСТ 7386-80 и обеспечивает совместимость с промышленными системами до 35 кВ.

Назначение и область применения

Наконечник кабельный медный ТМ 50-10-11 ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 70 мм2. Применяется для соединения кабелей с медными шинами, клеммами выключателей, автоматических рубильников, силовых щитов и другого электрооборудования. Подходит для установки в распределительных устройствах, на подстанциях, в цепях постоянного и переменного тока до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Материал: медь марки М2
• Диаметр отверстия: 10 мм
• Форма контактной площадки: кольцевая
• Защитное покрытие: лужёное (оловянное)
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Исполнение: климатическое УХЛ3 (для умеренного и холодного климата)

Совместимость и монтаж

Наконечник кабельный медный ТМ 50-10-11 ГОСТ 7386-80 требует обязательного обжима специальным инструментом - гидравлическим или механическим прессом с матрицей под диаметр 10 мм и сечение 50 мм2. Обжим должен выполняться равномерно по всей длине трубчатой части, чтобы исключить повреждение жилы и обеспечить минимальное переходное сопротивление. Лужёная поверхность позволяет легко фиксировать болтовые соединения, снижает риск окисления и улучшает контакт с медными шинами.

Безопасность и стандарты

Производится в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники кабельные медные. Соответствие гарантирует механическую прочность, электрическую проводимость и долговечность в условиях эксплуатации. Климатическое исполнение УХЛ3 допускает применение в помещениях с повышенной влажностью и температурой от −40C до +40C. Не рекомендуется использование вне закрытых помещений без защиты от прямого воздействия осадков и УФ-излучения.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие защищает от окисления и продлевает срок службы контакта
• Стандартный диаметр отверстия 10 мм обеспечивает совместимость с большинством болтов M10
• Кольцевая форма контактной площадки равномерно распределяет нагрузку при затяжке
• Соответствие ГОСТ 7386-80 упрощает сертификацию и замену в существующих системах

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна гальваническая коррозия
• Не подходит для частых перегрузок свыше 50 мм2 - требуется проверка теплового режима
• Запрещено использование без обжима - просто вставленный наконечник не обеспечит надёжный контакт
• Не рассчитана на открытый монтаж на улице без корпуса или кожуха
• Не следует применять в средах с высоким содержанием хлора, серы или агрессивных паров - даже лужёное покрытие имеет ограниченную устойчивость

Примеры использования

• Подключение кабеля 50 мм2 к медной шине в силовом щите 10 кВ
• Присоединение заземляющего провода к контуру заземления через болтовое соединение M10
• Обжим жилы в частном электрощите на производстве с использованием пресса P-50
• Монтаж в преобразовательных подстанциях, где важна надёжность и долговечность контакта

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция снижает качество контакта
• Выбирайте обжимной инструмент с матрицей, соответствующей именно этому типу наконечника (ТМ 50-10-11)
• Проверьте после монтажа усилие затяжки болта - оптимальное значение указано в документации на оборудование
• При замене старого наконечника - всегда используйте новый, так как деформированный или пережатый элемент теряет свои свойства
• Артикул б0062581 совпадает с другими изделиями серии ТМ от ЭРА - можно заказывать запасные части без риска несовместимости
