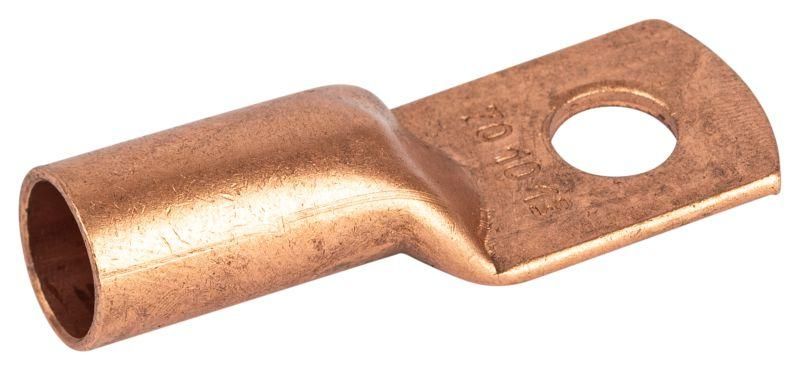

Наконечник кабельный ТМ 70-10-13 медный ГОСТ 7386-80 | Б0062583 ЭРА

Наконечник кабельный ТМ 70-10-13 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 70 мм2 и последующего подключения к шинам или клеммам оборудования. Этот наконечник соответствует требованиям ГОСТ 7386-80 и широко применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 70-10-13 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 95 мм2. Он обеспечивает прочное и долговечное соединение между кабелем и контактными элементами - шинами, клеммами, зажимами аппаратов. Применяется в распределительных устройствах, трансформаторах, щитах, на станциях и подстанциях, а также в промышленном оборудовании с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Материал: медь марки М2
• Диаметр отверстия: 10 мм
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Защитное покрытие: лужёное (припой оловом для защиты от окисления)
• Количество монтажных отверстий: 1
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Изготовлен в соответствии с ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМ 70-10-13 медный ГОСТ 7386-80 устанавливается методом обжима. Для правильного монтажа требуется специализированный обжимной инструмент с матрицей, подходящей под сечение 70 мм2 и диаметр отверстия 10 мм. Обжим должен быть равномерным, без трещин и перекосов. Лужёная поверхность позволяет легко фиксировать наконечник болтом или шпилькой, снижает переходное сопротивление и защищает от коррозии. Подходит для установки на медные шины и выводы устройств с аналогичным диаметром крепёжного отверстия.

Безопасность и стандарты

Наконечник ТМ 70-10-13 медный ГОСТ 7386-80 изготовлен в соответствии с государственным стандартом ГОСТ 7386-80, который регламентирует геометрию, механическую прочность и электротехнические параметры силовых наконечников. Климатическое исполнение УХЛ3 допускает применение в помещениях с умеренно холодным и влажным климатом. Работает в условиях температур от −40C до +40C. Соответствует нормам безопасности для электроустановок до 35 кВ.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Стандартные размеры обеспечивают совместимость с большинством клемм и шин
• Прочная конструкция выдерживает значительные механические нагрузки при затяжке
• Производится компанией ЭРА - проверенный производитель силовой комплектующей

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна электрохимическая коррозия
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков и прямого UV-излучения
• Запрещено использование без обжима - просто вставленный наконечник не обеспечит надёжный контакт
• Не подходит для частых разъединений - рассчитан на постоянную установку
• Рабочее напряжение не выше 35 кВ; для более высоких значений требуются другие типы наконечников

Примеры использования

• Подключение кабеля 70 мм2 к медной шине в распределительном щите 10 кВ
• Присоединение силового кабеля к выходному терминалу трансформатора
• Фиксация жилы на заземляющей шине в промышленном цехе
• Обустройство соединения в ячейках КРУ/КРУН

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - не больше и не меньше
• Выбирайте обжимной клещи с матрицей, указанной для сечения 70 мм2 и диаметра 10 мм
• Проверьте после обжима: жила должна плотно заполнить втулку, без зазоров и выпирающих проволочек
• При использовании в агрессивной среде дополнительно смажьте место соединения антикоррозийной пастой
• Убедитесь, что болт или шпилька, используемые для крепления, имеют диаметр, соответствующий отверстию 10 мм
• Артикул б0062583 - это точный идентификатор для заказа замены или пополнения запаса
