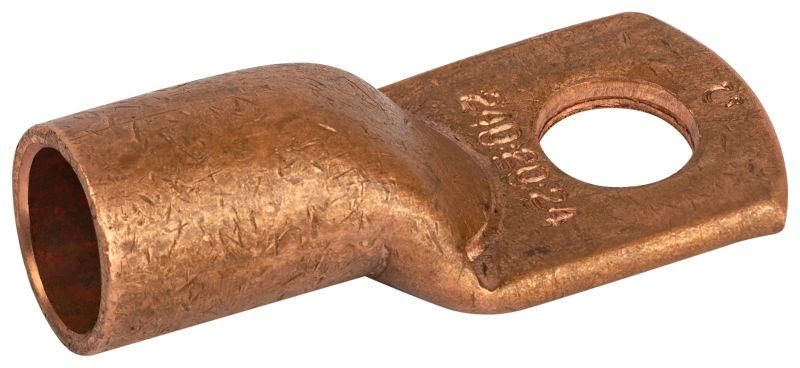

Наконечник кабельный ТМ 240-20-24 медный ГОСТ 7386-80 | Б0062596 ЭРА

Наконечник кабельный ТМ 240-20-24 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных кабелей сечением 240 мм2 и последующего подключения к шинам или выводам оборудования. Артикул б0062596 соответствует требованиям ГОСТ 7386-80 и рассчитан на работу в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник ТМ 240-20-24 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 240 мм2. Применяется для присоединения кабелей к медным шинам, клеммам распределительных щитов, трансформаторам, выключателям и другому оборудованию с болтовыми зажимами. Подходит для установки в закрытых помещениях и на улице при соблюдении условий эксплуатации.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и механическую прочность
• Поперечное сечение кабеля: 240 мм2 - оптимально для мощных токоведущих цепей
• Размер резьбы: M20 - совместим с болтами и гайками диаметром 20 мм
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки
• Угол соединения: прямолинейный - удобен для компактной прокладки кабелей
• Защитное покрытие: лужёный - предотвращает окисление меди, снижает переходное сопротивление
• Количество монтажных отверстий: 1 - позволяет фиксировать один болт
• Класс проводника: несколько - поддерживает как однопроволочные, так и многожильные жилы
• Изготовлено по ГОСТ 7386-80 - гарантирует соответствие стандартам качества

Совместимость и монтаж

Наконечник ТМ 240-20-24 медный ГОСТ 7386-80 требует обязательного обжима специальным инструментом - hydraulic or mechanical crimping tool с матрицей для сечения 240 мм2. Обжим должен быть выполнен без повреждений изоляции и с достаточным усилием, чтобы исключить люфт в контакте. Диаметр отверстия под болт M20 соответствует стандартному шагу резьбы. Перед монтажом зачищается участок жилы длиной, равной глубине гильзы наконечника - около 25–30 мм. Лужёная поверхность не требует дополнительной смазки, но допускает применение антиоксидантной пасты при повышенной влажности.

Безопасность и стандарты

Наконечник ЭРА ТМ 240-20-24 изготовлен в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний силовых наконечников. Климатическое исполнение УХЛ3 позволяет использовать изделие в условиях температур от −40C до +40C и относительной влажности до 98%. Соответствует нормам безопасности для электроустановок напряжением до 35 кВ. Не рекомендуется применять в средах с агрессивными химическими веществами или постоянным воздействием морской воды.

Преимущества

• Высокая теплопроводность меди минимизирует нагрев при больших токах
• Лужёное покрытие увеличивает срок службы контакта и снижает риск перегрева
• Кольцевая форма площадки обеспечивает равномерную нагрузку на болт и уменьшает вероятность деформации
• Стандартные размеры по ГОСТ обеспечивают взаимозаменяемость с другими сертифицированными элементами
• Подходит для многожильных и однопроволочных жил - универсальность в работе

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает гальваническую коррозию
• Запрещено применять без обжима - просто насаженный наконечник не обеспечивает надёжный контакт
• Не подходит для частых разъединений - не является быстроразъёмным соединителем
• Не рекомендован для открытой прокладки в агрессивных атмосферах (промышленные выбросы, солевые туманы)
• Максимальное сечение - 240 мм2; для жил большего сечения требуется другой тип наконечника

Примеры использования

• Подключение кабеля 240 мм2 к шине в распределительном щите 10(35) кВ
• Присоединение медного провода от трансформатора к автоматическому выключателю
• Монтаж заземления в подстанциях и энергообъектах
• Соединение кабеля с выводом двигателя или преобразователя частоты
• Обустройство силовой цепи на конвейере или прессе с высокой потребляемой мощностью

Практические советы

• Перед обжимом проверьте, что внутренний диаметр гильзы точно соответствует сечению жилы - слишком маленькая гильза повредит провод, слишком большая - не обеспечит плотного контакта
• Используйте обжимной клещи с регулировкой давления - для 240 мм2 требуется значительное усилие
• После обжима осмотрите место соединения: не должно быть трещин, выпирающих проволочек или следов перегрева
• При монтаже в сырых местах нанесите тонкий слой антиоксидантной пасты на контактную площадку перед затяжкой болтом
• Артикул б0062596 - это точная замена аналогичных наконечников других производителей, соответствующих ГОСТ 7386-80
• Храните наконечники в сухом месте - даже лужёная поверхность может терять эффективность при длительном воздействии влаги
