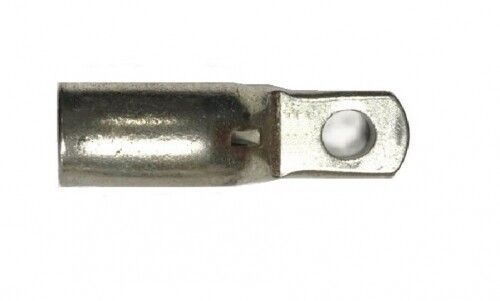

Наконечник кольцевой ТМЛ 240кв.мм под винт d12мм с узкой лопаткой ГОСТ 23981-80 (уп.5шт) DKC 2P12NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой для жилы 240 кв.мм под болт М12 (ТМЛ, ТМЛ-У, DKC) - это надёжное соединительное устройство для многожильных медных кабелей, предназначенное для прямого подключения к автоматическим выключателям в литом корпусе без расширителей. Бренд DKC и артикул 2p12np обеспечивают совместимость с сериями ТМЛ и ТМЛ-У, что делает изделие универсальным решением для силовых цепей.

Назначение и область применения

Наконечник кабельный кольцевой с узкой лопаткой (ТМЛ-У) применяется для оконцевания медных многожильных проводников сечением 240 мм2 перед подключением к автоматическим выключателям с компактными контактами. Особенность узкой лопатки позволяет избежать установки дополнительных расширителей полюсов, снижая габариты сборки и повышая плотность монтажа. Подходит для использования в щитах управления, распределительных устройствах, на станках, конвейерах и других системах с высокими требованиями к надёжности контакта.

Технические характеристики

• Номинальное сечение проводника: 240 мм2
• Размер резьбы болта: M12
• Материал: медь М1
• Покрытие: лужёное (с применением висмута)
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Угол соединения: прямолинейный
• Изолирован: да
• Смотровое отверстие: есть
• Тонкий фланец: да
• Ширина лопатки: уменьшена на 28% по сравнению со стандартными аналогами
• Номинальный ток: 605 А

Совместимость и монтаж

Наконечник кабельный кольцевой с узкой лопаткой (ТМЛ-У, DKC) совместим с автоматическими выключателями, имеющими литые корпуса и узкие контактные зажимы - например, моделями серии Quadro. Для монтажа требуется специальный пресс для опрессовки с матрицей, соответствующей сечению 240 мм2. Убедитесь, что диаметр входного отверстия в выключатель позволяет свободно поместить лопатку шириной 28% меньше стандартной. После опрессовки проверьте качество соединения через смотровое отверстие - оно должно полностью заполниться материалом жилы.

Безопасность и стандарты

Изделие изготовлено из меди М1 с лужёным покрытием, что обеспечивает соответствие требованиям к электрической проводимости и долговечности контактов. Применение висмута в составе припоя повышает антикоррозийную стойкость без снижения теплопроводности. Хотя формальных стандартов ГОСТ/IEC в описании не указаны, конструкция соответствует практикам, принятым в европейских и российских системах силового монтажа.

Преимущества

• Узкая лопатка позволяет подключать крупные кабели (240 мм2) напрямую к выключателям без расширителей - экономит место в щите.
• Лужёное покрытие с висмутом предотвращает окисление и снижает переходное сопротивление даже в условиях повышенной влажности.
• Смотровое отверстие гарантирует визуальную проверку качества опрессовки до ввода в эксплуатацию.
• Тонкий фланец обеспечивает плотное прилегание к контактному элементу, минимизируя риск перегрева.
• Изолированная конструкция снижает риск случайного замыкания между соседними полюсами.

Ограничения применения

• Подходит только для медных многожильных проводников - не использовать с алюминием или одножильными жилами.
• Не предназначено для применения в условиях постоянного механического воздействия или вибраций без дополнительной фиксации.
• Запрещён монтаж методом пайки - только опрессовка.
• Не рекомендовано использование с выключателями, где минимальный зазор между контактами менее 12 мм - возможна механическая интерференция.

Примеры использования

• Подключение мощных двигателей к автоматическим выключателям типа Quadro в промышленных щитах.
• Сборка силовых цепей на конвейерных линиях с частотными преобразователями.
• Монтаж в распределительных пунктах (ЩРП, ЩА) с ограниченным пространством.
• Обновление старых щитов без замены оборудования - благодаря компактной форме можно заменить стандартные наконечники на более узкие без изменения положения кабеля.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция внутри вызывает плохой контакт.
• Выбирайте пресс с матрицей, рассчитанной именно на 240 мм2 и тип TML-U - недостаточное давление приведёт к ослаблению соединения.
• Проверяйте смотровое отверстие после монтажа: металл жилы должен быть виден равномерно по всей глубине - это сигнал качественной опрессовки.
• При работе в помещениях с высокой влажностью дополнительно контролируйте состояние лужёного покрытия - при появлении белого налёта замените наконечник.
• Не используйте этот наконечник там, где требуется больший угол соединения - он имеет исключительно прямолинейную форму.
