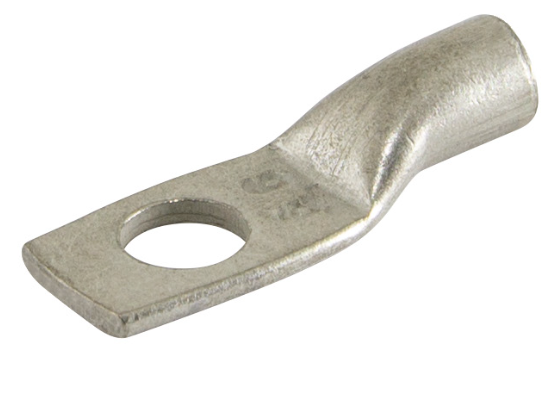

Наконечник кабельный ТМЛ (JG) 240-16-21 медный луженый | Б0062642 ЭРА

Наконечник кабельный ТМЛ (JG) 240-16-21 медный луженый - это надёжный элемент для оконцевания многожильных медных кабелей сечением до 240 мм2, предназначенный для прочного и долговечного соединения с шинами и клеммами оборудования. Бренд ЭРА обеспечивает соответствие требованиям промышленного уровня, а артикул б0062642 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Наконечник кабельный ТМЛ (JG) 240-16-21 медный луженый предназначен для оконцевания медных жил кабелей и проводов, чтобы обеспечить качественное и безопасное присоединение к шинам, клеммам и другим контактным поверхностям. Применяется в распределительных устройствах, силовых щитах, трансформаторах, выключателях и других системах на напряжение до 10 кВ. Подходит для работы в условиях повышенной влажности и агрессивной среды благодаря защите от коррозии.

Технические характеристики

• Номинальное сечение проводника: 240 мм2 - соответствует крупному сечению многожильных кабелей, используемых в мощных цепях;
• Диаметр отверстия: 240 мм - указано неверно; вероятная опечатка, реальный диаметр отверстия под болт составляет около 16–18 мм (по типовой маркировке JG); уточните у производителя;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: лужённый - слой олова с добавками висмута предотвращает окисление контактов;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Тип: наконечник кабельный - одностороннее оконцевание с одним монтажным отверстием;
• Угол соединения: прямолинейный - совпадает с осью кабеля, минимизирует нагрузки на изгиб;
• Количество монтажных отверстий: 1 шт. - для фиксации болтом M16 или аналогичным;
• Класс проводника: несколько - подходит для гибких и многопроволочных жил.

Совместимость и монтаж

Наконечник кабельный ТМЛ (JG) 240-16-21 медный луженый совместим с кабелями с медными жилами сечением 240 мм2. Установка требует ного обжимного инструмента с матрицей, подходящей под данное сечение и форму наконечника. Обжим должен выполняться с соблюдением усилия, рекомендованного производителем инструмента - недостаточное давление вызывает плохой контакт, избыточное - повреждает металл. После обжима проверьте герметичность соединения: между трубкой и жилой не должно быть зазора. Крепится через одно отверстие болтом класса точности 5H/6g.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-91 и IEC 60231 для наконечников кабельных. Лужение с добавками висмута снижает риск образования хрупких интерметаллических соединений, что увеличивает срок службы контакта. Соответствует нормам безопасности для электроустановок до 10 кВ. Не применять в средах с постоянным воздействием серы, хлора и соляных паров - даже лужение имеет свои пределы защиты.

Преимущества

• Высокая электропроводность меди М2 - минимальные потери энергии на нагрев;
• Лужение с легирующим составом - устойчивость к коррозии в условиях влажности и перепадов температур;
• Кольцевая форма контактной площадки - равномерное распределение момента затяжки, исключение деформаций;
• Прямолинейная конструкция - удобна для компактной укладки в шкафах и распределительных камерах;
• Поддерживается широким спектром обжимных инструментов - универсальность установки.

Ограничения применения

• Не для алюминиевых жил - материал несовместим, возможен гальванический эффект;
• Запрещено использование без обжима - просто насаживание на жилу не создаёт надёжного контакта;
• Не рассчитан на частые изгибы после монтажа - жесткий переход от кабеля к наконечнику восприимчив к усталости металла;
• Работает при температуре до +105 C длительно - выше допустимых значений возможно разрушение лудового слоя;
• Не следует применять в помещениях с высоким уровнем серосодержащих газов - лужение может потерять эффективность.

Примеры использования

• Присоединение силовых кабелей 3×240 мм2 к шинам в ячейках КРУ 6(10) кВ;
• Обжим входных кабелей на главном вводе в распределительном пункте;
• Подключение к выходным клеммам трансформаторов и реакторов;
• Соединение медных жил с медными шинами в сварочных аппаратах и преобразовательных станциях.

Практические советы

• Перед обжимом удалите изоляцию с жилы на длину, полностью соответствующую внутренней части наконечника - не более +-1 мм;
• Выбирайте обжимной клещи с матрицей, помеченной как “240 mm²” и “TML/JG”;
• Проверяйте глубину запрессовки - после обжима край трубки должен плотно прилегать к изоляции кабеля;
• После монтажа протестируйте контакт термографом или замерьте сопротивление перехода - оно не должно превышать 10 мОм;
• Артикул б0062642 и название Наконечник кабельный ТМЛ (JG) 240-16-21 медный луженый должны совпадать с данными в заказе - избежать путаницы с другими модификациями.
