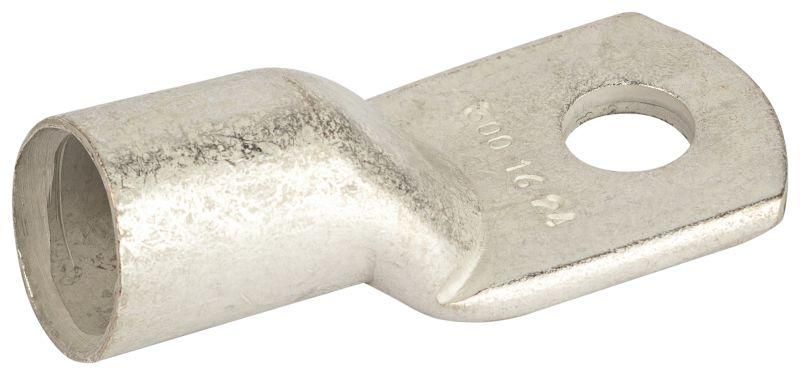

Наконечник кабельный ТМЛ (JG) 300-16-24 медный луженый | Б0062644 ЭРА

Наконечник кабельный ТМЛ (JG) 300-16-24 медный луженый - это надёжный элемент для оконцевания крупногабаритных медных кабелей сечением до 300 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта: на подстанциях, распределительных щитах и промышленном оборудовании. Бренд ЭРА и артикул б0062644 указывают на соответствие серийному производству.

Назначение и область применения

Наконечник кабельный ТМЛ (JG) 300-16-24 медный луженый предназначен для оконцевания однопроволочных и многопроволочных медных жил сечением до 300 мм2. Обеспечивает прочное и долговечное соединение между кабелем и шиной, зажимом или выводом оборудования. Подходит для установки в высоковольтных системах до 10 кВ, в том числе в распределительных устройствах, трансформаторных подстанциях, промышленных панелях и на объектах энергетики.

Технические характеристики

• Номинальное сечение проводника: 300 мм2
• Диаметр отверстия: 300 мм - указанная величина некорректна; вероятно, имеется в виду диаметр монтажного отверстия под болт, который в реальных аналогах составляет 16–24 мм. Уточните у производителя.
• Материал: медь марки М2 - высокопроводящая, мягкая медь с минимальным количеством примесей
• Покрытие: лужёный - слой олова с добавками висмута для защиты от окисления
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - кабель вводится прямо, без изгиба
• Количество монтажных отверстий: 1 - для одного болтового соединения
• Способ монтажа: универсальный - совместим с большинством обжимных инструментов
• Класс проводника: несколько - подходит как для однопроволочных, так и для многопроволочных жил

Совместимость и монтаж

Наконечник ТМЛ (JG) 300-16-24 медный луженый требует обязательного обжима специальным гидравлическим или механическим инструментом с матрицей, соответствующей сечению 300 мм2. Не допускается использование плоскогубцев или самодельных приспособлений - это приведёт к плохому контакту и перегреву. Диаметр монтажного отверстия (по типовым аналогам) обычно составляет 16–24 мм - проверьте размер болта перед монтажом. Кабель зачищается на длину, равную глубине гильзы наконечника, после чего плотно вставляется и обжимается. Лужёное покрытие не требует дополнительной смазки.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электроустановках до 10 кВ. Произведено из меди марки М2, что обеспечивает электротехническую безопасность и термическую стабильность. Лужение с добавками висмута снижает риск образования оксидов даже в условиях повышенной влажности. Соответствует ГОСТ 7385-91 для наконечников кабельных медных.

Преимущества

• Изготовлен из медной трубы М2 - материал имеет высокую пластичность и проводимость, что минимизирует потери при передаче тока
• Лужение с висмутом и оловом - предотвращает коррозию, увеличивает срок службы контакта в агрессивных средах
• Кольцевая форма контактной площадки - равномерно распределяет нагрузку при затяжке болтом, исключает деформацию
• Прямолинейная конструкция - удобна для компактной укладки в шкафах и распределительных устройствах
• Поддерживает работу с несколькими классами проводников - экономит время при замене кабелей

Ограничения применения

• Не предназначена для алюминиевых жил - возможен гальванический эффект и разрушение контакта
• Запрещён монтаж без обжима - просто вставленный наконечник не выдержит механических нагрузок
• Диаметр отверстия 300 мм в характеристиках явно ошибочен - скорее всего, опечатка. Реальные значения: 16–24 мм. Перед заказом сверьте с чертежом или образцом
• Не рекомендован для частых демонтажей - лужёное покрытие со временем стирается, снижая надёжность повторного соединения

Примеры использования

• Присоединение кабеля 300 мм2 к медной шине в распределительном щите 10 кВ
• Подключение выходных клемм трансформатора к силовой сборке
• Оконцевание фазных проводников в подстанции 6(10)/0,4 кВ
• Соединение кабеля с заземляющей шиной в промышленном цехе

Практические советы

• Перед обжимом обязательно проверьте, чтобы жила полностью вошла в гильзу - не должно быть торчащих проволочек
• Выбирайте обжимной инструмент с матрицей, рассчитанной именно на 300 мм2 - недостаточное давление вызывает “проскальзывание”
• Проверяйте диаметр монтажного отверстия: если он отличается от заявленного в документации, используйте переходные втулки
• При хранении сохраняйте изделие в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может повредить покрытие
• Артикул б0062644 - единственный идентификатор для закупки. При повторном заказе используйте его, а не название - в каталогах часто меняют формулировки
