Наконечник медный ТМ 300-17-27 DT-300 - UNP22-300-23-18 IEK

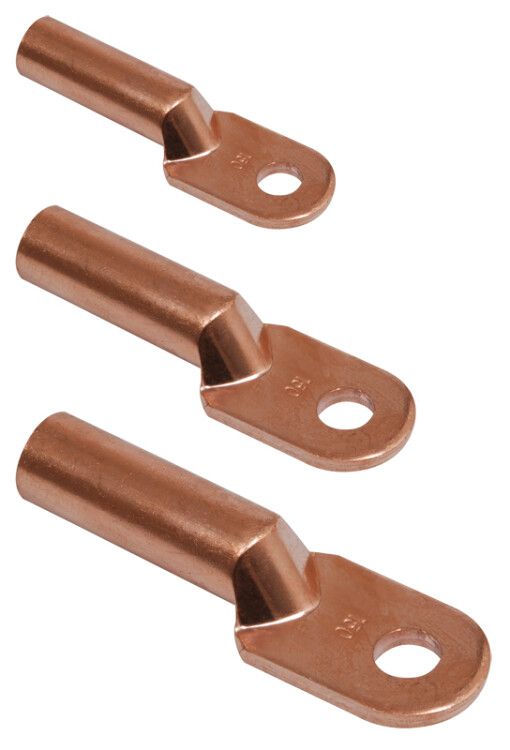

Наконечник кабельный медный прессованный DT-300 от IEK предназначен для надёжного оконцевания многопроволочных медных жил сечением 300 мм2. Этот наконечник используется там, где требуется прочное и долговечное соединение через опрессовку - например, в силовых щитах, трансформаторах или на шинах высокого тока.

Назначение и область применения

Наконечник кабельный медный прессованный DT-300 применяется для оконцевания медных многопроволочных проводников перед подключением к болтовым зажимам, шинам или другим контактным элементам. Он предотвращает расплетение жил при затяжке и обеспечивает равномерное распределение тока. Подходит для установки в силовых распределительных устройствах, промышленном оборудовании, подстанциях и системах энергоснабжения с большими нагрузками.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термическую устойчивость
• Номинальное сечение проводника: 300 мм2 - рассчитан на большие токовые нагрузки
• Диаметр отверстия: 18 мм - совместим с болтами M16–M18
• Диаметр наружный: 31 мм - позволяет легко визуально проверить соответствие габаритам зажима
• Форма контактной площадки: кольцевая - обеспечивает плотный контакт по всей окружности
• Угол соединения: прямой - удобен для компактной сборки в ограниченном пространстве
• Тип проводника: многопроволочный - специально адаптирован для гибких кабелей
• Защитное покрытие: без покрытия - требует дополнительной защиты от коррозии в агрессивных средах
• Цвет: бронзовый - характерный цвет меди после обработки, не влияет на работу
• Способ монтажа: опрессовка - требует специального пресс-клещей
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильной установке

Совместимость и монтаж

Наконечник DT-300 совместим с любыми болтовыми зажимами, имеющими отверстие диаметром 18 мм. Для монтажа необходимо использовать пресс-клещи с матрицей, подходящей под сечение 300 мм2. Кабель зачищается на длину, соответствующую глубине гильзы наконечника - не менее 40 мм. После вставки жилы выполняется опрессовка двумя-тремя ударами по периферии гильзы. Убедитесь, что жила полностью заполнена внутреннюю полость - это гарантирует минимальное переходное сопротивление.

Безопасность и стандарты

Наконечник кабельный медный прессованный DT-300 от IEK изготовлен в соответствии с требованиями ГОСТ 7385 и IEC 60947-7-1. Отсутствие защитного покрытия допускается в сухих помещениях; во влажных или агрессивных средах рекомендуется применять изоляцию или смазку на основе цинка для предотвращения окисления контакта.

Преимущества

• Высокая механическая прочность благодаря цельному медному корпусу
• Стабильная электропроводность - минимизация потерь и нагрева при больших токах
• Кольцевая форма контактной площадки снижает риск неплотного прилегания
• Простая и проверенная технология опрессовки - не требует пайки или сварки
• Совместимость с широким спектром стандартных болтовых соединений

Ограничения применения

• Не предназначено для однопроволочных (моножильных) проводов - возможна деформация жилы
• Без защитного покрытия - не рекомендуется для открытой установки на улице или в сырых местах без дополнительной герметизации
• Требует точного подбора пресс-матрицы - использование неверного инструмента приведёт к плохому контакту или повреждению наконечника
• Срок службы 5 лет указан при нормальных условиях - при частых температурных колебаниях или вибрациях срок может сократиться

Примеры использования

• Подключение мощных кабелей к шинам в распределительных щитах 10(6)/0,4 кВ
• Соединение выводов трансформаторов с силовыми кабелями
• Заземление оборудования в промышленных цехах
• Присоединение кабелей к автоматическим выключателям большой мощности
• Монтаж в системах UPS и источниках бесперебойного питания

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - оксидная плёнка увеличивает сопротивление
• Проверьте, чтобы диаметр отверстия 18 мм точно соответствовал болту - не используйте более крупные болты, даже если они “лезут”
• Для работы в агрессивной среде (например, химпроизводство) нанесите тонкий слой антикоррозийной смазки на контактную поверхность
• После опрессовки осмотрите место соединения: не должно быть трещин, смещения или выпирания металла
• Артикул unp22-300-23-18 - это тот же самый наконечник DT-300, просто другой формат обозначения. Оба варианта идентичны по параметрам.
