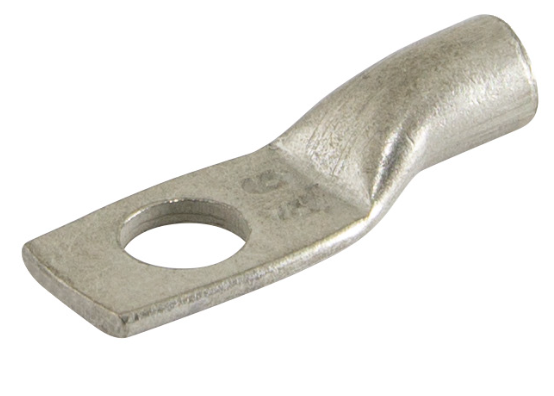

Наконечник кабельный ТМЛ (JG) 10-6-5 медный луженый | Б0062685 ЭРА

Наконечник кабельный медный луженый ТМЛ (JG) 10-6-5 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 10 мм2. Этот наконечник обеспечивает устойчивое электрическое соединение при монтаже на шины и клеммы, особенно в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ (JG) 10-6-5 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 10 мм2. Применяется для подключения кабелей к медным шинам, клеммным колодкам, автоматическим выключателям, контакторам и другим электротехническим устройствам. Подходит для систем с рабочим напряжением до 10 кВ. Часто встречается в распределительных щитах, на станках, в промышленном оборудовании и энергообъектах.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Материал: медь марки М2
• Диаметр отверстия: 10 мм
• Защитное покрытие: луженое с добавками висмута и олова
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество отверстий: 1
• Тип изделия: наконечник кабельный
• Способ монтажа: универсальный (требует обжима)
• Класс проводника: совместим с несколькими типами медных жил

Совместимость и монтаж

Наконечник ТМЛ (JG) 10-6-5 требует обязательного обжима специальным инструментом - гидравлическим или механическим прессом с матрицей под диаметр 10 мм. Обжим должен быть выполнен равномерно, чтобы обеспечить герметичное соединение между жилой и наконечником. Не допускается использование плоскогубцев или других неспециализированных инструментов - это снижает надёжность контакта и увеличивает риск перегрева. Диаметр отверстия 10 мм позволяет установить болт M10, что соответствует распространённым стандартам крепления в силовых цепях.

Безопасность и стандарты

Изделие изготовлено из меди марки М2, соответствующей ГОСТ 859, и имеет лужёное покрытие, повышающее долговечность соединения. Хотя явного указания на соответствие конкретному ГОСТ или IEC нет, конструкция и материалы соответствуют требованиям к высоконадёжным контактным элементам для силовой электротехники. Лужение с легирующими добавками снижает риск окисления и термического разрушения при длительной нагрузке.

Преимущества

• Высококачественное лужение с висмутом и оловом защищает от коррозии даже во влажной среде
• Медная трубка М2 обеспечивает хорошую электропроводность и теплопроводность
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болта
• Стандартный диаметр отверстия 10 мм совместим с большинством клемм и шин
• Подходит для многожильных и одножильных проводников

Ограничения применения

• Не предназначена для алюминиевых жил - возможна электрохимическая коррозия
• Не рекомендуется для частых разборок/сборок - после нескольких обжимов металл деформируется
• Не подходит для применений вне помещений без дополнительной защиты корпуса - хотя лужение устойчиво к влаге, сам наконечник не имеет IP-защиты
• Работает только при температуре до +105 C; при более высоких температурах возможно размягчение луда

Примеры использования

• Подключение медного кабеля 10 мм2 к шине заземления в распределительном щите
• Присоединение фазного провода к выходной клемме автомата в промышленном щите
• Монтаж кабеля на входе в частотный преобразователь или контактор
• Запитка двигателей на станках через клеммные колодки с болтовым соединением

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Выбирайте обжимной инструмент с матрицей, подходящей именно под диаметр 10 мм и сечение 10 мм2
• Проверьте плотность обжима: после сжатия металла вокруг жилы не должно быть видно проволочек
• При использовании в агрессивной среде (например, на производствах с химикатами) дополнительно смажьте место соединения антикоррозийной пастой
• При замене старого наконечника - всегда проверяйте состояние болта и клеммы: корродированные поверхности снижают эффективность даже нового ТМЛ (JG) 10-6-5
