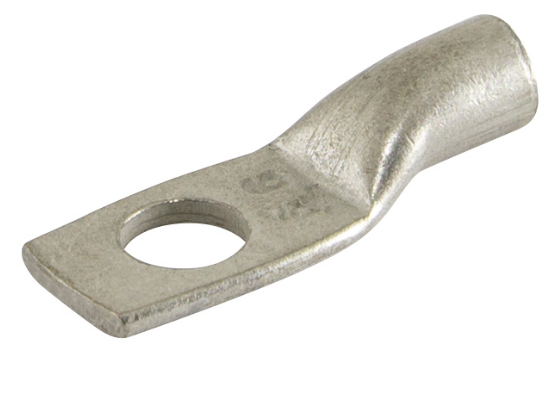

Наконечник кабельный ТМЛ (JG) 35-8-9 медный луженый | Б0062670 ЭРА

Наконечник кабельный ТМЛ (JG) 35-8-9 медный луженый - это надёжный элемент для оконцевания медных жил сечением 35 мм2, обеспечивающий прочное и долговечное соединение с шинами и клеммами. Бренд ЭРА выпускает этот наконечник в сериях, проверенных на практике, а артикул б0062670 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Наконечник кабельный ТМЛ (JG) 35-8-9 медный луженый предназначен для оконцевания однопроволочных и многопроволочных медных жил сечением до 35 мм2. Он обеспечивает надёжный контакт между кабелем и оборудованием: шинами, клеммами, зажимами в распределительных устройствах, силовых щитах, трансформаторах и коммутационных аппаратах. Применяется в системах до 10 кВ, включая промышленные установки, энергообъекты, станции автоматизации и системы заземления.

Технические характеристики

• Номинальное сечение проводника: 35 мм2 - соответствует жилам средней и большой мощности;
• Диаметр отверстия: 8 мм - совместим с болтами M8 и аналогичными крепёжными элементами;
• Материал: медь марки М2 - высокая электропроводность и механическая устойчивость;
• Покрытие: луженый - слой олова с добавками висмута для защиты от окисления;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Угол соединения: прямолинейный - удобен для компактного монтажа в ограниченном пространстве;
• Количество монтажных отверстий: 1 - стандартная конфигурация для одноштыревых соединений;
• Способ монтажа: универсальный - подходит для обжима любым подходящим инструментом;
• Класс проводника: несколько - совместим с однопроволочными и многопроволочными жилами.

Совместимость и монтаж

Наконечник ТМЛ (JG) 35-8-9 медный луженый требует обязательного обжима специальным инструментом - гидравлическим или ручным прессом с матрицей под сечение 35 мм2. Обжим должен быть выполнен без повреждения изоляции и с достаточным давлением для плотного контакта. Диаметр отверстия 8 мм позволяет использовать болты M8, шпильки или винты с аналогичным шагом резьбы. Убедитесь, что диаметр отверстия в шине или клемме соответствует 8 мм - меньший диаметр вызовет деформацию, больший - снижение надёжности соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству медных наконечников для электроустановок до 10 кВ. Лужение выполнено с применением легирующих добавок, что соответствует нормам по защите от коррозии в условиях повышенной влажности. Соответствие материалу М2 гарантирует соответствие ГОСТ 859 и другим отраслевым стандартам на медь для электротехники. Сертификаты качества доступны у производителя ЭРА.

Преимущества

• Высококачественное лужение с висмутом и оловом - предотвращает окисление меди, продлевает срок службы контактов даже в агрессивной среде;
• Медная трубка марки М2 - обеспечивает минимальное переходное сопротивление и высокую теплостойкость;
• Кольцевая форма контактной площадки - равномерно распределяет нагрузку при затяжке, исключает перекосы и повреждение клеммы;
• Стандартные размеры - легко заменить на аналоги других производителей при необходимости;
• Универсальность монтажа - подходит для большинства типов обжимных клещей и прессов.

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает гальваническую коррозию;
• Не рекомендовано применение без обжима - просто вставлять в клемму нельзя, контакт будет нестабильным;
• Работает только при температуре до +105 C - длительная работа выше этого порога разрушает лудовое покрытие;
• Не подходит для частых вибраций без дополнительной фиксации - возможна усталостная деформация;
• Запрещён монтаж в помещениях с постоянным воздействием кислот, щелочей или солевых растворов - даже лужение имеет предел устойчивости.

Примеры использования

• Подключение медного кабеля 3×35 мм2 к шине PE в распределительном щите 10 кВ;
• Присоединение заземляющего провода от трансформатора к контуру заземления;
• Обжим жилы вводного кабеля перед подключением к автоматическому выключателю с клеммой M8;
• Монтаж в цепях управления станков, где требуется надёжный контакт при высоких токах.

Практические советы

• Перед обжимом удалите изоляцию на длину, равную глубине гильзы наконечника - не более того, чтобы не оставить голые участки вне контакта;
• Проверьте, чтобы жила полностью вошла в гильзу - видимый конец жилы после обжима указывает на некачественный монтаж;
• Используйте обжимной инструмент с регулировкой усилия - слишком слабый обжим даёт плохой контакт, слишком сильный - раздавливает медную трубку;
• После монтажа проверьте контакт визуально и при помощи контрольного момента затяжки - особенно важно в ответственных цепях;
• Артикул б0062670 и бренд ЭРА позволяют легко найти аналоги или запасные части - сохраняйте эти данные при закупках.
