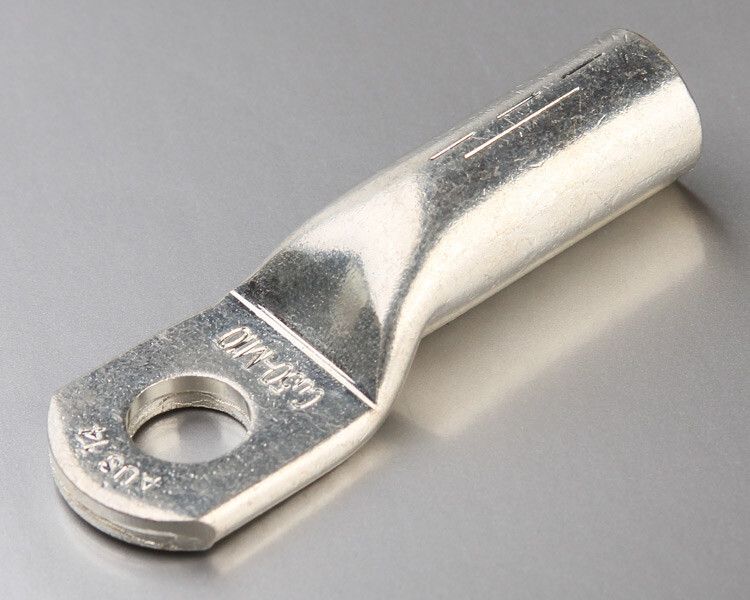

Наконечник кабельный ТМЛ(DIN) 35-8 - 58658 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 35-8-8.2 от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2 методом опрессовки. Этот наконечник соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и долговечность соединения.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 35-8-8.2 используется для оконцевания многожильных медных проводов перед подключением к зажимам, клеммным колодкам, выключателям, трансформаторам и другому оборудованию. Применяется в распределительных устройствах, силовых щитах, промышленном оборудовании, энергообъектах и системах автоматизации, где требуется прочное и долговечное соединение.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение провода: 35 мм2
• Диаметр отверстия: 8 мм
• Наружный диаметр: 12,5 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Покрытие: луженое (олово-висмутовое электролитическое)
• Количество монтажных отверстий: 1
• Номинальное напряжение: до 35 кВ
• Способ монтажа: опрессовка
• Стандарт: DIN 46235
• Цвет: серый
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник ТМЛ(DIN) 35-8-8.2 совместим с матрицами для опрессовки, соответствующими стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает, где необходимо выполнить одну или две опрессовки в зависимости от ширины матрицы. Для правильного монтажа используйте пресс-клещи с подходящими матрицами, рассчитанными на сечение 35 мм2 и диаметр отверстия 8 мм. Убедитесь, что зачищенная часть провода полностью помещается внутрь наконечника - не допускайте перегрузки по сечению.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN 46235 - одному из самых строгих и распространённых нормативов на медные кабельные наконечники. Луженое покрытие обеспечивает электроизоляцию поверхности и предотвращает окисление меди, снижая риск нагрева и потери контакта. Рабочее напряжение до 35 кВ позволяет использовать наконечник в средневольтовых сетях, однако применение вне этих значений запрещено.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Защита от коррозии благодаря электролитическому лужению - увеличивает срок службы в агрессивных средах
• Чёткая разметка на трубе упрощает контроль качества опрессовки
• Стандартизированные геометрические параметры обеспечивают совместимость с широким спектром оборудования
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болтом

Ограничения применения

• Не предназначен для одножильных проводов - только для многожильных
• Запрещено использование при напряжении выше 35 кВ
• Не рекомендуется применять в условиях постоянного механического воздействия без дополнительной защиты
• Не подходит для монтажа методом сварки или пайки - только опрессовка
• При использовании с проводами меньшего сечения возможен люфт и плохой контакт

Примеры использования

• Подключение кабелей к шинам в распределительных щитах 6–10 кВ
• Оконцевание фазных проводов в трансформаторных подстанциях
• Присоединение к клеммам частотных преобразователей и мощных двигателей
• Монтаж в промышленных конвейерных системах с высокой влажностью
• Электроустановки в химических производствах, где важно противостояние коррозии

Практические советы

• Перед опрессовкой обязательно зачистите жилу на длину, указанную в разметке наконечника - не более и не менее
• Выбирайте матрицу по точному соответствию сечению 35 мм2 и диаметру отверстия 8 мм
• Проверьте после опрессовки - провод не должен свободно двигаться внутри наконечника
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может повлиять на качество покрытия
• При замене старого наконечника - проверьте соответствие диаметра отверстия 8 мм и типу крепления (болт/винт)
• Для массового монтажа удобнее заказывать упаковки по 50 шт. - так проще контролировать расход и минимизировать простои
