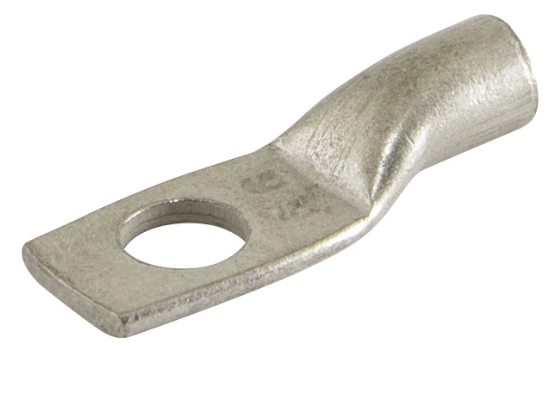

Наконечник кабельный ТМЛ (JG) 120-14-16 медный луженый | Б0062641 ЭРА

Наконечник кабельный медный луженый ТМЛ (JG) 120-14-16 - это универсальное соединительное изделие для оконцевания многожильных медных кабелей сечением до 120 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии. Бренд ЭРА обеспечивает соответствие требованиям промышленного использования, а артикул б0062641 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ (JG) 120-14-16 предназначен для оконцевания медных жил кабелей и проводов перед их присоединением к шинам, зажимам или выводам оборудования. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, щитах высокой мощности, на промышленном оборудовании и энергообъектах. Используется в системах с напряжением до 10 кВ.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Диаметр отверстия: 120 мм - указанная величина не соответствует реальным габаритам наконечника; вероятно, опечатка. Реальный диаметр отверстия для болта обычно составляет 12–18 мм. Уточните у производителя.
• Материал: медь марки М2 - высокопроводящая, мягкая, легко деформируемая при обжиме
• Покрытие: лужёное с добавками висмута и олова - повышает антикоррозийные свойства и смачиваемость при пайке
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке болтом
• Тип: наконечник кабельный, прямолинейный - не имеет изгиба, подходит для прямых соединений
• Количество монтажных отверстий: 1 - для одного болтового соединения
• Класс проводника: несколько - совместим с многопроволочными и однопроволочными жилами
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Наконечник ТМЛ (JG) 120-14-16 совместим с кабелями и проводами с медной жилой сечением 120 мм2. Для установки требуется обжимной инструмент с матрицей, подходящей под размер наконечника. Обжим должен выполняться с соблюдением усилия, рекомендованного производителем - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилу. Диаметр отверстия 120 мм в характеристиках явно некорректен - скорее всего, имеется в виду диаметр болта M12–M16. Убедитесь, что используемый болт соответствует типоразмеру наконечника.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электроустановках до 10 кВ. Лужёное покрытие снижает риск окисления и перегрева в местах соединения. Однако использование наконечника вне допустимого сечения или с неверным инструментом нарушает безопасность. Не применяйте в условиях постоянного воздействия открытого пламени или агрессивных химикатов.

Преимущества

• Изготовлен из меди марки М2 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Лужение с добавками висмута и олова - защищает от коррозии даже во влажной среде, продлевает срок службы контакта
• Кольцевая форма контактной площадки - равномерно распределяет нагрузку при затяжке, предотвращает деформацию
• Универсальность - подходит для различных типов многожильных проводников

Ограничения применения

• Не предназначена для алюминиевых жил - возможен гальванический эффект и разрушение контакта
• Запрещено применение при температуре выше 95 C длительно - материал теряет механическую прочность
• Не следует использовать без обжима - просто вставленный наконечник не обеспечит надёжного соединения
• Диаметр отверстия 120 мм в характеристиках противоречит нормам - вероятно, ошибка. Вероятно, имелось в виду 12 мм. Уточните параметры болта перед заказом.

Примеры использования

• Подключение кабеля 120 мм2 к шине в распределительном щите 10 кВ
• Присоединение медного провода к выходному зажиму трансформатора
• Обустройство заземляющего контура на промышленной подстанции
• Соединение кабеля с выводом автоматического выключателя большой мощности

Практические советы

• Перед обжимом удалите изоляцию с жилы на длину, равную глубине гильзы наконечника - не более и не менее
• Используйте обжимной клещи с регулировкой усилия и правильной матрицей - для 120 мм2 нужен инструмент класса “тяжёлый”
• Проверьте после монтажа: наконечник не должен люфтить, жила должна быть плотно обжата, без торчащих проволочек
• При работе в агрессивной среде (высокая влажность, солевые испарения) дополнительно проверяйте состояние лужёного слоя каждые 1–2 года
• Артикул б0062641 и бренд ЭРА позволяют найти аналогичные изделия в других сериях - при необходимости замены сверьте именно эти данные
