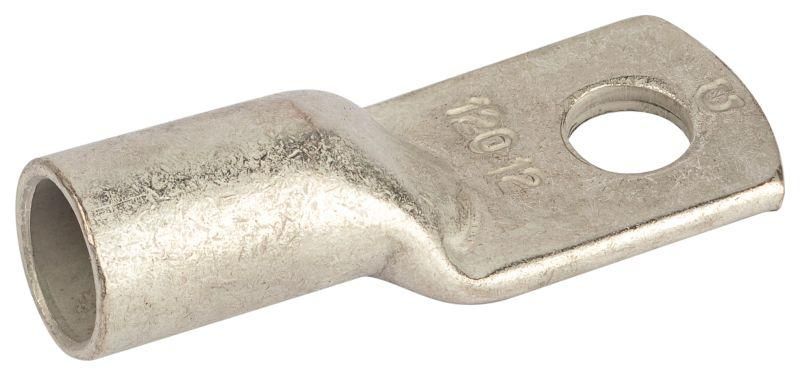

Наконечник кабельный ТМЛ 120-12-17 медный луженый ГОСТ 7386-80 | Б0062522 ЭРА

Наконечник кабельный ТМЛ 120-12-17 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением до 120 мм2. Этот наконечник обеспечивает прочное и долговечное соединение с шинами и клеммами, особенно в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Наконечник кабельный ТМЛ 120-12-17 медный луженый ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 120 мм2. Применяется для присоединения кабелей к медным шинам, выводам автоматических выключателей, контакторов, трансформаторов и другому силовому оборудованию. Подходит для установки в распределительных устройствах до 35 кВ. Часто встречается на промышленных объектах, энергообъектах, в системах электроснабжения зданий и на транспорте.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Диаметр отверстия: 12 мм - соответствует болтам M12
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Покрытие: лужёное с добавками висмута и олова - улучшает антикоррозийные свойства
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Количество монтажных отверстий: одно
• Способ монтажа: универсальный - совместим с большинством обжимных инструментов
• Стандарт: ГОСТ 7386-80
• Климатическое исполнение: Т2 - устойчив к влажности и перепадам температур

Совместимость и монтаж

Наконечник ТМЛ 120-12-17 рассчитан на использование с болтами диаметром 12 мм. Обжим выполняется специальным инструментом с матрицей, подходящей для сечения 120 мм2. Убедитесь, что инструмент имеет достаточное усилие - недостаточно плотная обжимка снижает надёжность контакта. Лужёная поверхность не требует дополнительной смазки перед монтажом, но допускает применение контактной пасты при работе в агрессивной среде. Не используйте гильзовые клещи для малых сечений - они не обеспечивают нужного давления на крупном наконечнике.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует требования к форме, размерам, материалам и методам испытаний силовых наконечников. Климатическое исполнение Т2 подтверждает соответствие условиям эксплуатации в помещениях с повышенной влажностью. Соответствие стандарту гарантирует безопасность при работе под напряжением до 35 кВ и предотвращает перегрев в местах соединения.

Преимущества

• Изготовлен из медной трубы М2 - обеспечивает минимальное переходное сопротивление и высокую теплопроводность
• Лужение с добавками висмута и олова - защищает от окисления даже в условиях конденсата и химически активной среды
• Кольцевая форма контактной площадки - исключает деформацию при затяжке и повышает срок службы контакта
• Соответствие ГОСТ 7386-80 - гарантированная взаимозаменяемость с другими изделиями этого стандарта
• Универсальность монтажа - подходит для различных типов обжимных инструментов

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна электрохимическая коррозия
• Не рекомендуется для частой разборки/сборки - лужёное покрытие может повреждаться при многократных операциях
• Не следует использовать в качестве самостоятельного изоляционного элемента - требуется дополнительная изоляция соединения
• Запрещено применение с болтами меньшего диаметра - риск повреждения резьбы и потери герметичности

Примеры использования

• Подключение кабеля 4×120 мм2 к шине в распределительном щите 10 кВ
• Присоединение фазного провода к выходному терминалу трансформатора
• Обжим медной жилы в цепях управления станков с мощностью более 50 кВт
• Монтаж заземляющего проводника в подстанциях с высокой влажностью

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает плотному прилеганию
• Проверьте диаметр отверстия (12 мм) перед закупкой болтов - не все болты M12 имеют одинаковый шаг резьбы
• При использовании в открытых щитах или на улице - дополнительно нанесите контактную пасту на лужёную поверхность
• Для проверки качества обжима - попробуйте слегка потянуть жилу: она не должна выскальзывать
• Храните наконечники в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги может вызвать помутнение луда
