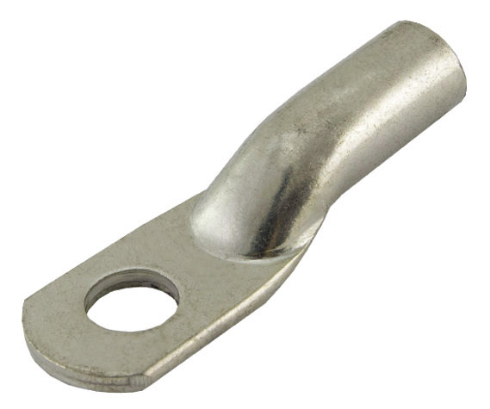

Наконечник кабельный ТМЛ 120-16-17 медный луженый ГОСТ 7386-80 | Б0062562 ЭРА

Наконечник кабельный ТМЛ 120-16-17 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных кабелей сечением до 120 мм2 и обеспечивает прочное соединение с шинами и зажимами оборудования. Артикул б0062562 соответствует требованиям ГОСТ 7386-80 и подходит для силовых цепей до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМЛ 120-16-17 медный луженый ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 120 мм2. Применяется для присоединения кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому оборудованию с болтовыми соединениями. Подходит для установки в распределительных устройствах, на подстанциях, в промышленном электрооборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Диаметр отверстия: 16 мм - совпадает с типовым размером болта M16
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Покрытие: лужёное с добавками висмута и олова - улучшает антикоррозийные свойства
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах
• Количество монтажных отверстий: одно
• Класс проводника: несколько - совместим с однопроволочными и многожильными жилами
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМЛ 120-16-17 рассчитан на использование с болтом диаметром 16 мм. Для монтажа требуется обжимной инструмент с матрицей, подходящей под сечение 120 мм2 и форму кольцевого наконечника. Обжим должен выполняться строго по технологии: сначала - захват жилы, затем - переходная зона между жилой и трубкой наконечника. Не допускается обжим без инструмента - это снижает надёжность контакта и повышает риск перегрева. Установка возможна как на новую, так и на уже смонтированную жилу, если есть доступ к её концу.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие геометрическим параметрам, механической прочности и электрической проводимости. Лужёное покрытие обеспечивает класс защиты T2 - устойчивость к повышенной влажности и агрессивной среде. Соответствует нормам безопасности для работы в закрытых помещениях и на открытых объектах с умеренным климатом. Не рекомендуется применение в условиях постоянного воздействия морской воды или химически активных паров без дополнительной защиты.

Преимущества

• Изготовлен из медной трубы М2 - минимизирует сопротивление и нагрев при больших токах
• Лужение с висмутом и оловом предотвращает окисление контакта даже при длительной эксплуатации
• Кольцевая форма позволяет равномерно распределить нагрузку при затяжке болта, исключая деформацию
• Совместим с широким спектром стандартных болтов M16 - легко заменяем в существующих системах
• Поддерживает работу с несколькими типами проводников - универсальность для ремонта и модернизации

Ограничения применения

• Не предназначена для алюминиевых жил - только для меди
• Не подходит для частых разборок/сборок - после нескольких демонтажей возможно ослабление контакта
• Работает только при температуре окружающей среды от -40C до +70C - вне этого диапазона возможна потеря герметичности покрытия
• Не следует использовать в качестве самостоятельного изолятора - требует дополнительной изоляции (термоусадка, рукава) при наличии опасности случайного касания
• Запрещено применение с инструментом, не соответствующим сечению 120 мм2 - некорректный обжим вызывает перегрев и выход из строя

Примеры использования

• Присоединение кабеля 120 мм2 к шине в распределительном щите 10(6)/0,4 кВ
• Подключение фазного провода к входному автомату в промышленном станке
• Соединение кабеля питания с выводом трансформатора на подстанции
• Обустройство заземления в цеховой сети с использованием медной шины
• Монтаж в системах бесперебойного питания (ИБП) с большими токами

Практические советы

• Перед обжимом удалите изоляцию точно на длину вставки наконечника - лишняя изоляция внутри увеличивает сопротивление
• Проверьте диаметр отверстия (16 мм) перед покупкой болта - он должен свободно проходить, но не иметь люфта более 0,5 мм
• При работе в сырых местах (например, насосных станциях) дополнительно используйте термоусадочные трубки с клеевым слоем
• После монтажа проверьте момент затяжки болта - для M16 обычно 9–12 Нм; переусиливать нельзя - можно повредить резьбу или сам наконечник
• Артикул б0062562 - один из самых распространённых в сериях ЭРА. Храните запасные экземпляры - они часто используются в плановых работах
• Наконечник ТМЛ 120-16-17 медный луженый ГОСТ 7386-80 не требует регулярного обслуживания, но периодическая проверка контакта тепловизором или контрольным мультиметром рекомендована каждые 1–2 года в ответственных сетях
