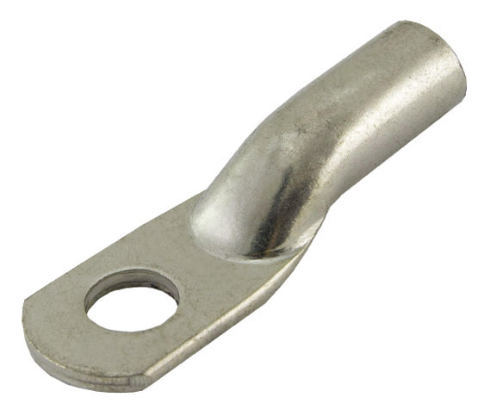

Наконечник кабельный ТМЛ 10-5-5 медный луженый ГОСТ 7386-80 | Б0062533 ЭРА

Наконечник кабельный ТМЛ 10-5-5 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 10 мм2 и последующего подключения к шинам и клеммам оборудования. Артикул б0062533 соответствует требованиям ГОСТ 7386-80 и обеспечивает долговечное контактирование даже в условиях повышенной влажности.

Назначение и область применения

Наконечник ТМЛ 10-5-5 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 10 мм2. Применяется для соединения кабелей с медными шинами, клеммами автоматических выключателей, силовых контакторов, распределительных щитов и другого электрооборудования. Подходит для установки в закрытых помещениях и на улице при условии защиты от механических повреждений. Работает в системах до 35 кВ.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и прочность
• Поперечное сечение: 10 мм2 - оптимально для токов до 95 А (при температуре +30C)
• Резьба: М5 - совместима с болтами и гайками стандарта M5
• Покрытие: лужённое - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Количество отверстий: одно - для фиксации одним болтом
• Класс проводника: несколько - подходит для однопроволочных и многопроволочных жил
• Климатическое исполнение: Т2 - устойчив к влажности и перепадам температур

Совместимость и монтаж

Наконечник ТМЛ 10-5-5 требует обязательного обжима специальным инструментом - ручными или гидравлическими клещами с матрицей под сечение 10 мм2. Обжим должен быть выполнен без повреждения изоляции кабеля. После обжима проверьте герметичность соединения: металл должен плотно охватывать жилу без зазоров. Диаметр отверстия под болт М5 позволяет использовать стандартные крепёжные элементы. Учитывайте посадочный диаметр: внутренний канал рассчитан на жилу именно 10 мм2 - использование меньших сечений снижает надёжность соединения.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80 - государственным стандартом на медные наконечники для силового оборудования. Лужение выполнено с добавлением висмута, что повышает антикоррозийную стойкость и предотвращает образование оксидов на поверхности контакта. Соответствует требованиям безопасности для работы в сетях до 35 кВ. Климатическое исполнение Т2 допускает применение в помещениях с нормальной влажностью и на открытых участках при наличии корпусной защиты.

Преимущества

• Высокая теплопроводность меди минимизирует нагрев в месте соединения
• Лужёная поверхность снижает переходное сопротивление и продлевает срок службы контакта
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогами других производителей
• Простота монтажа - один шаг обжима вместо сложной сварки или пайки
• Поддерживает длительную работу при переменных нагрузках без потери качества контакта

Ограничения применения

• Не предназначена для алюминиевых жил - возможна химическая реакция и разрушение контакта
• Запрещено использовать без обжима - просто вставлять жилу в трубку нельзя
• Не рекомендовано применение в средах с постоянным воздействием солёной воды или агрессивных паров без дополнительной герметизации
• Не подходит для частых разъединений - не является быстроразъёмным соединителем
• Обжим должен выполняться строго по технологии; некачественный обжим вызывает перегрев и выход из строя

Примеры использования

• Подключение входного кабеля 10 мм2 к главному вводу в распределительном щите
• Присоединение медных шин в силовой цепи станка или конвейера
• Фиксация кабеля к клеммной колодке преобразователя частоты
• Соединение заземляющего провода с контуром заземления через болтовую связь
• Установка в ячейках КРУ/КРУН напряжением до 35 кВ

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному контакту
• Выбирайте обжимные клещи с маркировкой “10 мм2” - используйте только подходящую матрицу
• Проверяйте качество обжима: после сжатия металлическая часть должна плотно прилегать к жиле без видимых трещин
• При работе в сыром помещении дополнительно смажьте контактную поверхность ингибитором коррозии
• Артикул б0062533 совпадает с другими партиями ЭРА - можно заменить без изменения проекта
• Храните наконечники в сухом месте - даже лужёные изделия могут терять защитные свойства при длительном контакте с влагой
