Наконечник кабельный ТМЛ 70-10-13 медный луженый ГОСТ 7386-80 | Б0062564 ЭРА

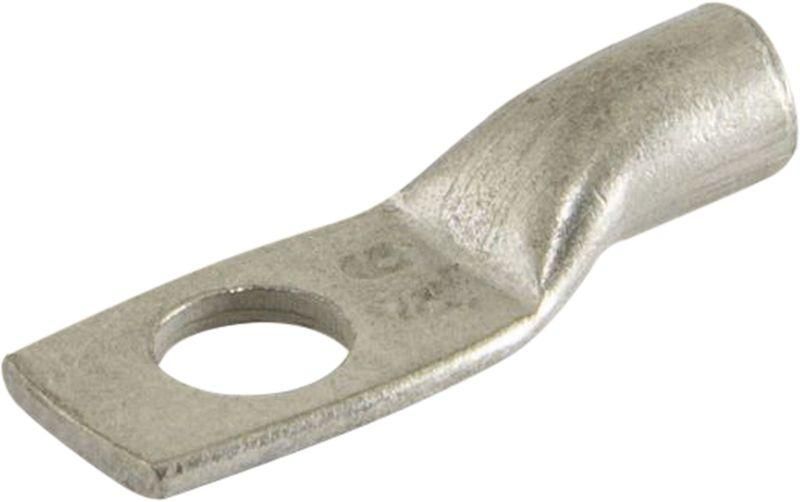

Наконечник кабельный ТМЛ 70-10-13 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 70 мм2. Этот наконечник обеспечивает прочное и долговечное соединение с шинами и зажимами оборудования, особенно в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Наконечник ТМЛ 70-10-13 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 95 мм2. Применяется для присоединения кабелей к медным шинам, клеммам выключателей, автоматических рубильников, силовым трансформаторам и другим устройствам на напряжение до 35 кВ. Подходит для установки в распределительных щитах, подстанциях, на производственных линиях и энергообъектах.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Диаметр отверстия: 10 мм
• Материал: медь марки М2
• Покрытие: лужёное с добавками висмута и олова
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Стандарт: ГОСТ 7386-80
• Климатическое исполнение: Т2 (умеренный и холодный климат, умеренная влажность)

Совместимость и монтаж

Наконечник ТМЛ 70-10-13 совместим с любыми болтами, шпильками и винтами диаметром 10 мм. Для монтажа требуется специализированный обжимной инструмент с матрицей, соответствующей форме и размеру наконечника. Обжим должен выполняться равномерно, чтобы избежать повреждения медной трубы и обеспечить минимальное переходное сопротивление. Не допускается использование обычных клещей или плоскогубцев - это снижает надёжность контакта и может вызвать перегрев.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7386-80, что гарантирует соответствие механической прочности, электрической проводимости и термостойкости. Лужёное покрытие защищает от окисления и электрохимической коррозии, что важно для безопасной работы в помещениях с высокой влажностью или на открытом воздухе. Климатическое исполнение Т2 позволяет применять наконечник в большинстве условий эксплуатации в России и странах СНГ.

Преимущества

• Изготовлен из медной трубы М2 - материал обеспечивает высокую электропроводность и устойчивость к деформациям при обжиме.
• Лужение с добавками висмута и олова значительно увеличивает срок службы контактов, предотвращая образование оксидов даже при длительной нагрузке.
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта, снижая риск повреждения шины.
• Прямолинейная конструкция удобна для компактной укладки в плотных распределительных устройствах.

Ограничения применения

• Не предназначена для использования с алюминиевыми жилами - возможна гальванопара и быстрое разрушение контакта.
• Не рекомендуется применять в условиях постоянного воздействия морской воды или химически активных паров - требуются специальные покрытия (например, серебрённые).
• Работает только с обжимным инструментом; попытки фиксации с помощью сварки или пайки нарушают целостность конструкции и нарушают нормы безопасности.
• Максимальное сечение жилы - 95 мм2; для больших сечений требуется другой тип наконечника.

Примеры использования

• Подключение силового кабеля 70 мм2 к шине в распределительном щите 10 кВ.
• Присоединение кабеля от трансформатора к входному автомату в цеховой сети.
• Завершение медной жилы в системе заземления на подстанции.
• Монтаж в частных электростанциях, где важна надёжность и долговечность контактов.

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт.
• Проверьте соответствие диаметра отверстия (10 мм) и болта/винта перед установкой - не используйте более крупные крепёжные элементы.
• Обжимайте в два этапа: сначала втулку, потом контактную часть - так достигается оптимальная плотность.
• После монтажа проверьте контакт мультиметром на сопротивление - оно должно быть менее 1–2 мОм.
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к потере блеска и снижению качества контакта.
