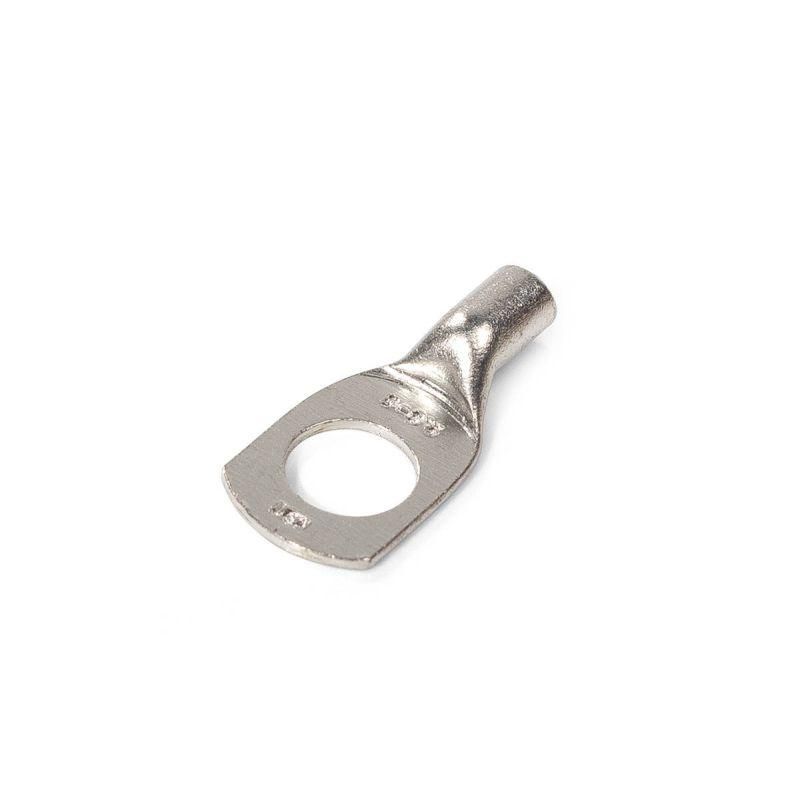

Наконечник кабельный ТМЛ-Р 2,5-6 медный луженый с обратным радиусом контактной площадки - 87471 КВТ

Наконечник кабельный ТМЛ-Р 2,5-6 от КВТ предназначен для надёжного оконцевания медных проводов сечением 2,5 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 2,5-6 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 2,5 мм2. Применяется в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов и других устройствах, требующих надёжного электрического соединения. Подходит для стационарной установки в помещениях и на открытых участках с повышенной влажностью.

Технические характеристики

• Поперечное сечение проводника: 2,5 мм2
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке болтом
• Материал: рафинированная медь марки М1 - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Заглушка: лужёная - покрытие из олова-висмутового сплава защищает от окисления и коррозии
• Угол соединения: прямой - удобен для компактной сборки в ограниченном пространстве
• Количество монтажных отверстий: 1 - для фиксации болтом M? (резьба не указана, подбор по месту)
• Рабочее напряжение: до 1 кВ
• Климатическое исполнение: Т2 - устойчив к влажным условиям
• Диаметр трубной части: рассчитан под опрессовку жил 1–3 классов гибкости

Совместимость и монтаж

Наконечник ТМЛ-Р 2,5-6 совместим с гидравлическими прессами КВТ и специальными шестигранными матрицами, предназначенные именно для этой серии. Для качественной опрессовки используйте матрицу, соответствующую сечению 2,5 мм2. Хвостовик имеет точную длину - это гарантирует правильное положение жилы внутри трубки при зажиме. Убедитесь, что диаметр отверстия в клемме соответствует форме контактной площадки - кольцевая форма требует наличия подходящего болта или винта.

Безопасность и стандарты

Изделие соответствует требованиям к надёжному соединению в электроустановках до 1 кВ. Лужёное покрытие снижает риск окисления, что повышает безопасность при длительной эксплуатации. Наконечник не предназначен для работы при температурах выше +90 C и в средах с агрессивными химическими веществами.

Преимущества

• Высокая механическая прочность благодаря использованию меди марки М1
• Стойкость к коррозии - лужёное покрытие предотвращает образование оксидов даже во влажной среде
• Точная геометрия хвостовика обеспечивает одинаковый результат при каждой опрессовке
• Совместимость с прессами КВТ - минимизирует риск брака при монтаже
• Прямой угол - экономит место в плотных распределительных коробках

Ограничения применения

• Не применяется для алюминиевых проводов - материал только медь
• Не рекомендован для частых перегибов или вибраций - не является гибким соединителем
• Не подходит для систем с рабочим напряжением свыше 1 кВ
• Не допускается использование без опрессовки - просто вставлять в клемму нельзя
• Отсутствие метрической резьбы - требуется самостоятельный подбор болта/винта нужного диаметра

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате
• Оконцевание фазных проводов в частных домах и офисах
• Соединение провода с клеммой двигателя или насоса в условиях повышенной влажности
• Монтаж в промышленных конвейерах, где важно исключить окисление контактов

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - не больше, не меньше
• Используйте только матрицы, рекомендованные КВТ для серии ТМЛ-Р - это гарантирует герметичность соединения
• Проверьте, чтобы жила полностью вошла в трубку - видимый конец провода после опрессовки недопустим
• При замене старого наконечника - проверьте, что новый имеет ту же форму контактной площадки (кольцевая) и тот же диаметр отверстия
• Для защиты от внешних воздействий можно дополнительно использовать термоусадочные трубки - они не заменяют лужение, но усиливают изоляцию
