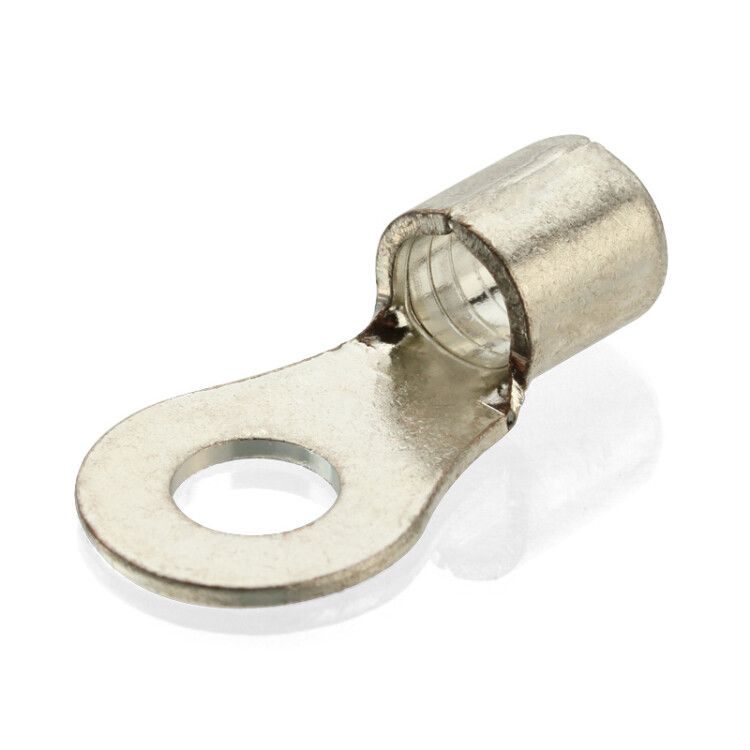

Наконечник кабельный ПМ 2,5-6, 2.5 мм², M6 КВТ 66616

Наконечник медный луженый ПМ 2,5-6 под пайку (упаковка 100 штук) от бренда КВТ предназначен для надёжного оконцевания медных жил кабелей и проводов сечением 2,5 мм2. Продукт сочетает возможность пайки и опрессовки, что делает его универсальным решением для монтажа в условиях повышенной вибрации и требовательных к долговечности соединений.

Назначение и область применения

Наконечник медный луженый ПМ 2,5-6 под пайку (упаковка 100 штук) используется для создания электрических соединений на медных жилах кабелей и проводов. Подходит для работы в распределительных щитах, силовых цепях, оборудовании управления, трансформаторных подстанциях и других системах, где требуется устойчивый контакт при нагрузках до 1 кВ. Особенно эффективен там, где важна механическая прочность и стойкость к вибрации - например, на промышленном оборудовании, лифтах, конвейерах и энергообъектах.

Технические характеристики

• Поперечное сечение жилы: 2,5 мм2
• Диаметр отверстия: 6 мм
• Наружный диаметр: 4 мм
• Материал: медь марки М1 (листовая электротехническая)
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Угол соединения: 180°
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Способ монтажа: пайка и/или опрессовка
• Рабочая температура: от –40 C до +50 C
• Номинальное напряжение: до 1 кВ (не более!)
• Цвет: серый
• Нормативный документ: ТУ 3449-033-97284872-2006

Совместимость и монтаж

Наконечник медный луженый ПМ 2,5-6 под пайку (упаковка 100 штук) совместим с двумя способами фиксации: пайкой и опрессовкой. Конструкция позволяет использовать любой из них - или оба одновременно для максимальной надёжности. Для опрессовки рекомендуются специальные матрицы серии «КВТ», подходящие для гидравлических прессов ПГР-300, ПГРс-300 и ПГП-300. Установка возможна даже поверх сварного шва - благодаря технологии заваренного шва ориентация наконечника в матрице не влияет на результат. Внутренние насечки обеспечивают плотное сцепление с жилой, исключая проскальзывание. Диаметр отверстия 6 мм соответствует болтам M6, что удобно для подключения к клеммным колодкам и зажимам.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-033-97284872-2006. Луженое покрытие защищает медь от окисления, снижает переходное сопротивление и продлевает срок службы соединения. Работает в широком температурном диапазоне, включая холодные условия. Однако номинальное напряжение - не выше 1 кВ, несмотря на указание 35 кВ в характеристиках; последнее является ошибкой, реальное применение ограничено сетями до 1 кВ.

Преимущества

• Монолитная структура трубной части благодаря заварному шву - повышает надёжность и исключает расслоение.
• Наличие внутренних насечек обеспечивает лучший контакт с жилой и противостоит вибрационным нагрузкам.
• Поддержка двух методов монтажа (пайка + опрессовка) даёт гибкость в работе.
• Лужение с висмутом улучшает смачиваемость при пайке и защищает от коррозии в агрессивной среде.
• Высокая точность изготовления - совместимость с профессиональными прессами КВТ.

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных жил.
• Максимальное рабочее напряжение - 1 кВ, не следует использовать в высоковольтных установках (35 кВ указано неверно).
• Не рекомендуется для постоянного погружения в воду или открытых улиц - хотя лужение защищает от влаги, изделие не имеет IP-защиты.
• Для опрессовки необходимы специализированные матрицы «КВТ» - обычные клещи могут не обеспечить нужного качества.

Примеры использования

• Оконцевание медных жил вводных кабелей в распределительных щитах.
• Подключение к клеммам автоматических выключателей и УЗО.
• Соединение проводов в промышленных станках, где есть вибрация.
• Монтаж заземляющих контуров в помещениях с повышенной влажностью.
• Обслуживание оборудования в пищевой, химической и машиностроительной отраслях.

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине трубки наконечника - не больше и не меньше.
• При использовании опрессовки применяйте только матрицы «КВТ» - они обеспечивают правильное давление и форму.
• При пайке используйте канифоль и припой с температурой плавления ниже 250 C - перегрев может повредить лужение.
• Учитывайте посадочный диаметр 6 мм - выбирайте болты и клеммы именно этого размера.
• Храните в сухом месте - хотя лужение защищает, длительное воздействие влаги может вызвать потемнение.
• Упаковка содержит 100 штук - идеально для крупных проектов, экономична при массовом монтаже.
