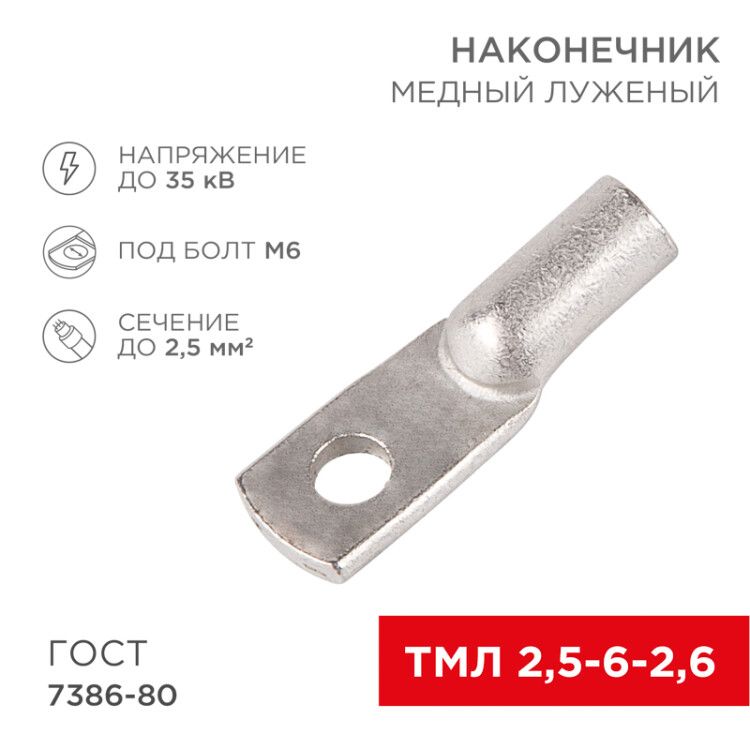

Наконечник медный луженый ТМЛ 2.5кв.мм 2.5-6-2.6 d6мм ГОСТ 7386-80 (уп.100шт) Rexant 07-5302-5 MEET

Наконечник ТМЛ 2,5-6-2,6 (2,5 кв. мм - 6 мм) ГОСТ 7386-80, 100 шт. от бренда REXANT - это лужёный медный наконечник для надёжного оконцевания многожильных проводов сечением 2,5 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами и оборудованием.

Назначение и область применения

Наконечник ТМЛ 2,5-6-2,6 используется для подготовки концов многожильных медных и алюминиевых проводов к болтовому соединению. Применяется там, где требуется надёжный и долговечный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов, силовых шинах и других устройствах электроустановок.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия под болт: 6 мм
• Внутренний диаметр хвостовика: 2,6 мм
• Материал: медь
• Покрытие: лужёное (припой оловом)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка специальными клещами
• Тип проводника: многожильный
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ТМЛ 2,5-6-2,6 совместим с проводами сечением до 2,5 мм2, имеющими внешний диаметр, соответствующий внутреннему диаметру хвостовика - 2,6 мм. Для установки необходимы гидравлические или механические клещи для опрессовки с матрицей, подходящей под размер 2,5 мм2 и тип “кольцевой” наконечник. После опрессовки хвостовик плотно фиксируется на жиле, а отверстие 6 мм позволяет закрепить его болтом M6. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя клещей - недостаточная или избыточная опрессовка снижают надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80 - государственного стандарта на наконечники трубчатые медные лужёные. Лужёное покрытие предотвращает окисление меди, повышает срок службы и снижает переходное сопротивление. Соответствие стандарту гарантирует совместимость с сертифицированными комплектующими и соблюдение требований безопасности при эксплуатации в электрических сетях до 1000 В.

Преимущества

• Лужёное покрытие защищает от коррозии и улучшает проводимость контакта
• Высокая механическая прочность благодаря качественной меди
• Прямой угол (180°) удобен для прямых соединений без перегибов
• Одно отверстие диаметром 6 мм обеспечивает совместимость с большинством стандартных болтов M6
• Упаковка по 100 шт. экономична для массового монтажа

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при опрессовке
• Работают только при температуре окружающей среды от -40C до +70C
• Запрещено использовать с проводами сечением более 2,5 мм2 - риск перегрева и деформации
• Не подходят для применений с постоянным воздействием агрессивных химикатов или морской среды - даже лужёное покрытие имеет ограниченную устойчивость

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Присоединение заземляющих проводников к шине PE
• Соединение кабелей с клеммами частотных преобразователей
• Монтаж цепей управления на станках и конвейерах
• Обустройство освещения в промышленных помещениях

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - не больше, не меньше
• Проверьте соответствие диаметра болта (M6) и отверстия наконечника - не используйте большие болты
• При работе с алюминиевыми проводами - обязательно используйте антиоксидантную пасту перед установкой
• После монтажа проверьте усилие затяжки болта - не переусердствуйте, чтобы не повредить резьбу
• Храните в сухом месте - влага снижает эффективность лужёного слоя
• Этот наконечник TML 2,5-6-2,6 от REXANT - один из самых распространённых в промышленном монтаже; всегда имейте запас в ассортименте
